  《建筑基坑支护技术规程》采用弹性支点法对支挡式支护结构计算变形和内力分析,是一种基于荷载—结构模型的分析方法。弹性支点法的分析对象为支挡构件本身,不包括土体。支挡结构被当作是竖放于土中的弹性地基梁,作用于梁上的荷载为水、土压力,支挡结构在开挖面以下嵌固于土层中,因此土土支挡结构的约束简化为若干弹簧。由此可见,弹性支点法其本质便是求解超静定梁的内力与变形。

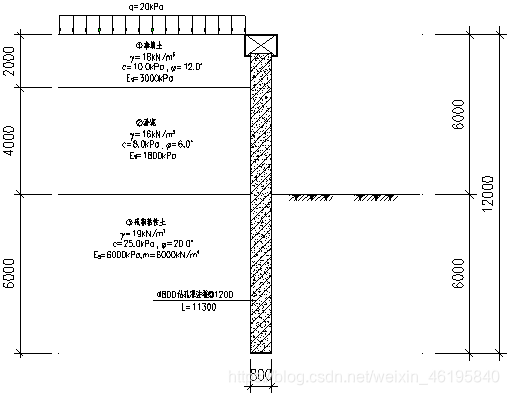

   下图为典型的悬臂式排桩支护结构的剖面图,为了方便计算与理解,土层参数亦列于剖面图中。

在这里插入图片描述

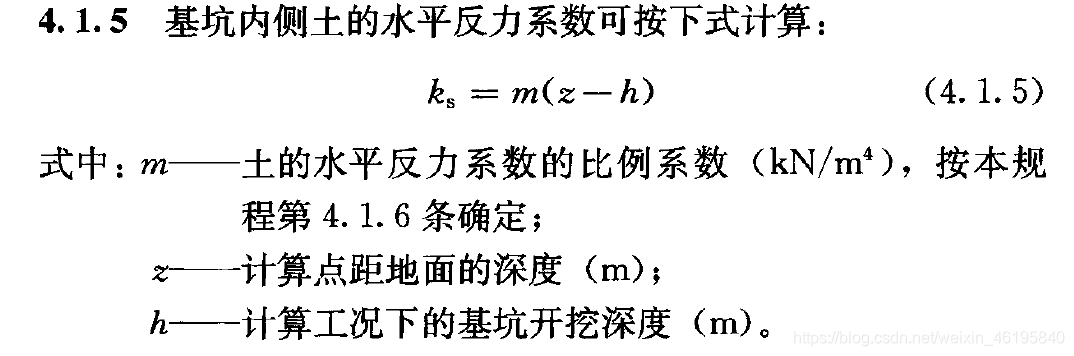

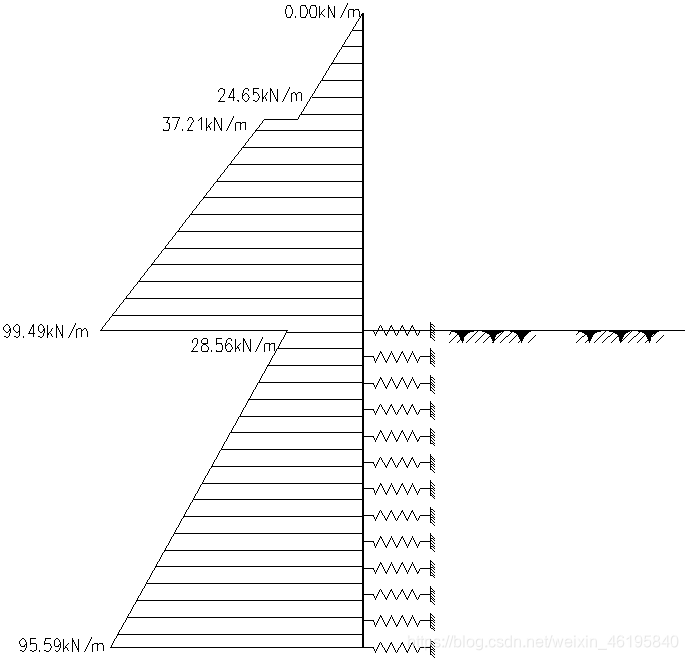

根据上图中的支护结构,弹性支点法的计算模型如下图所示。图中左侧的线荷载为土压力值,土压力采用经典朗肯土压力计算方法计算;右侧开挖面以下的土体(行业中常称之为“被动区土体”)对桩的约束简化为土弹簧,弹簧的弹性系数计算方法可参见《建筑基坑支护技术规程》第4.1.5条条文规定。
在这里插入图片描述
在这里插入图片描述

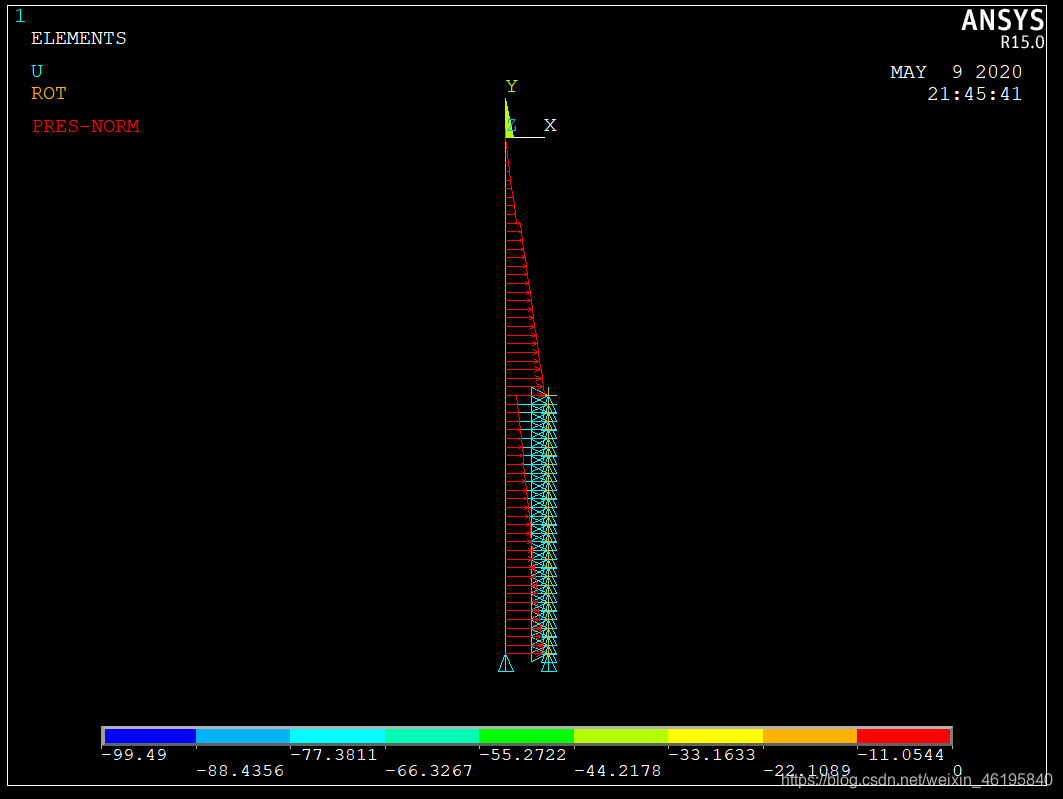

在ANSYS中,采用二维弹性梁单元BEAM3模拟支护桩,采用弹簧单元COMBIN14模拟土层弹簧单元。加载土压力时使用SFBEAM命令在BEAM3单元的I、J节点上施加相应土压力强度。下图是施加完土压力和弹簧约束的有限元模型。
在这里插入图片描述
静力求解完成后,支
