一、基坑工程技术的发展历程

第一阶段：上一世纪80年代末到90年代末，研究、探索阶段。

第二阶段：新世纪初的十多年，发展阶段。

1、两个阶段的标志

1)第一阶段：2000年前后基坑工程的国家行业标准和地方标准的颁布。

2)第二阶段：2009年《建筑基坑工程监测技术规范》GB50497)的颁布、一批相关的规范全面修订。

2、基坑工程设计理念的改变

1)早期：设计往往以满足地下工程施工为主。或以经验为主；或以理论为主。

2)现今：满足环境保护已成为设计施工的基本出发点。理论和经验相结合。

3、基坑设计方法

1)极限平衡法:卜鲁姆法、盾恩法、相当梁法等 ；

2)弹性支点法:解决变形分析问题；

3)有限元法:平面、空间；土体与结构共同作用；考虑土的弹塑性等

4、对基坑稳定性的认识

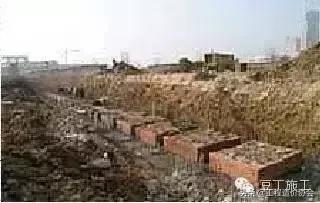

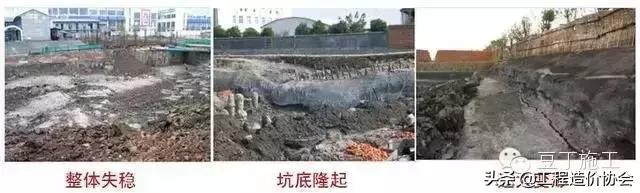

基坑事故主要是岩土类型的破坏形式。整体滑动稳定性、抗隆起稳定性等在软土中尤其重视。

二、基坑工程的新型支护结构

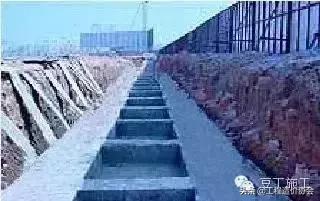

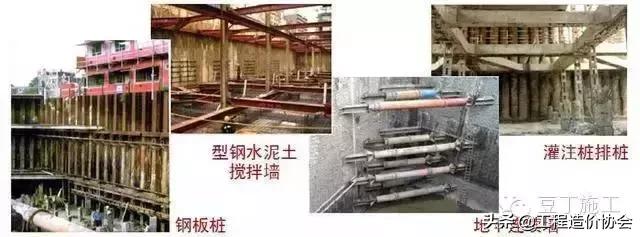

常用的基坑支护结构

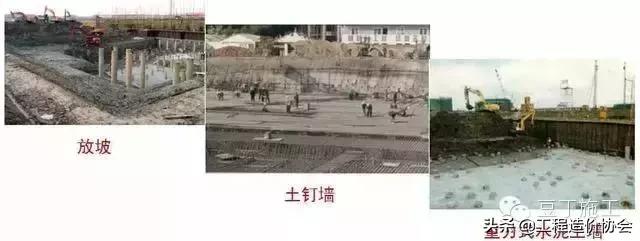

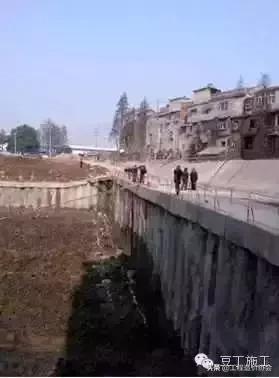

1)土体加固类:放坡、土钉墙、重力式水泥土墙等。

2)支挡、拉锚式围护墙：排桩、地下连续墙。

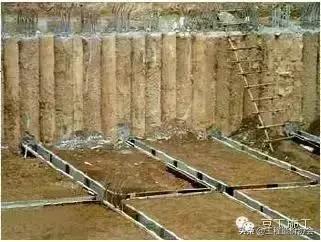

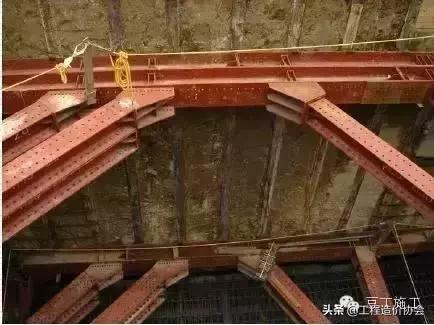

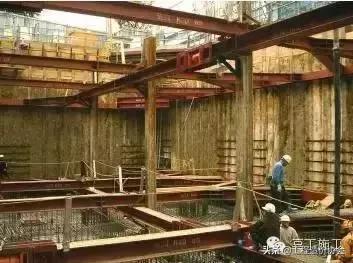

3)支锚体系：拉锚式，内支撑。

围护墙

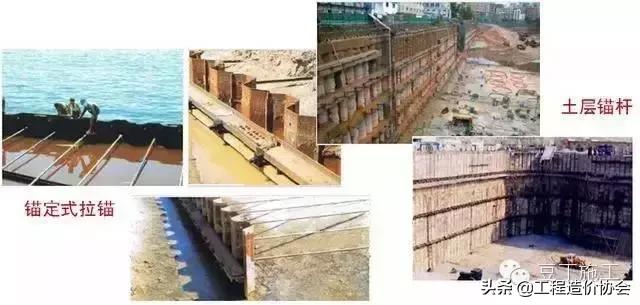

支锚体系：拉锚和锚杆

1、复合土钉墙

1)土钉支护结构的优点:施工方便、设备简单、经济效益显著等。

2)土钉支护结构的主要问题:适用有一定限制，仅适用于非软土场地。

土钉支护结构的主要问题

1)软土地区：稳定性

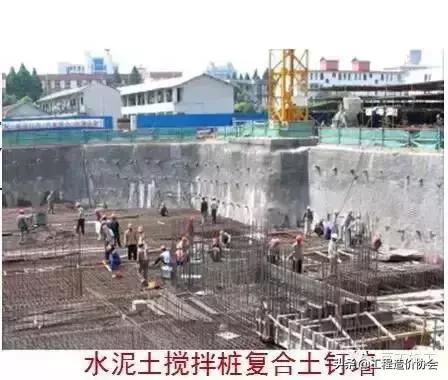

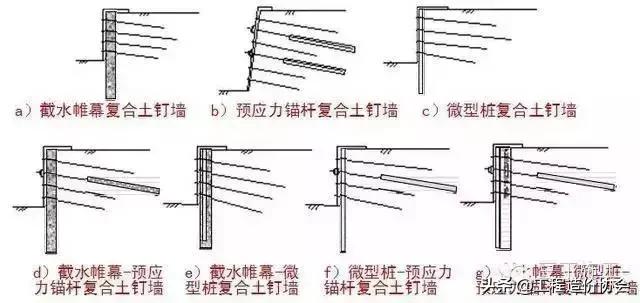

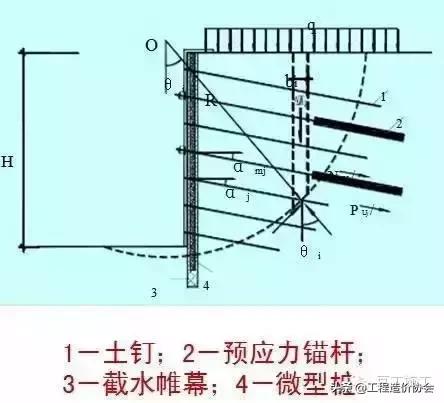

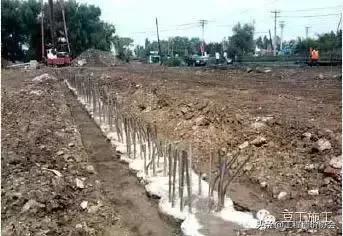

2)复合土钉墙：采用水泥土搅拌桩、预应力锚杆、微型桩等的一类或几类结构与土钉墙复合而成的支护结构。

3)软土地区的应用：以水泥土搅拌桩、微型桩等“超前支护”，

4)解决：隔水性；土体的自立性(加大自立高度和持续时间、提高稳定性)。

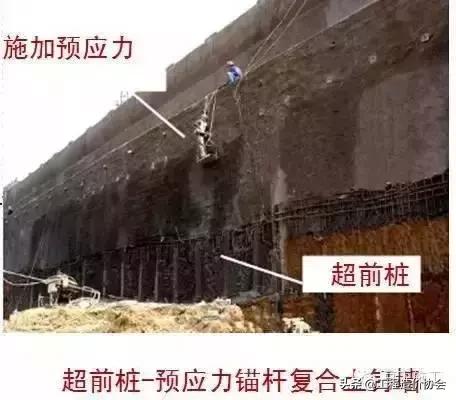

5)非软土地区的应用：通过微型桩、预应力锚杆等对限制土体的位移。预应力锚杆复合土钉墙，加大预应力可使位移减少40%~50%。使其适应的基坑开挖深度有所增加。复合土钉墙使开挖深度有所增加(12~15m)。

6)复合土钉墙结构设计中应注意的问题：可计入复合体的共同作用，但复合体的作用不可过高估计。

7)原位土层、土钉对结构稳定性的贡献：应占有主要的份额。

2、双排桩结构

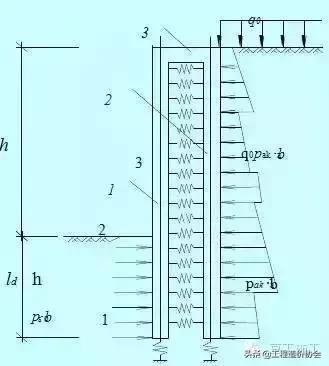

双排桩结构：由前、后两排支护桩和梁连接成的刚架及冠梁组成的支挡式结构。

双排桩结构的特点

1)结构：有较大的侧向刚度，无需支撑或拉锚

2)施工：适应性广、工艺简单、与土方开挖无交叉作业、施工工期短等。

双排桩的设计

嵌固稳定性验算：以结构前后排桩与桩间土的整体分析，但嵌固段被动土的抗力作用在总抵抗力矩中占主要部分。

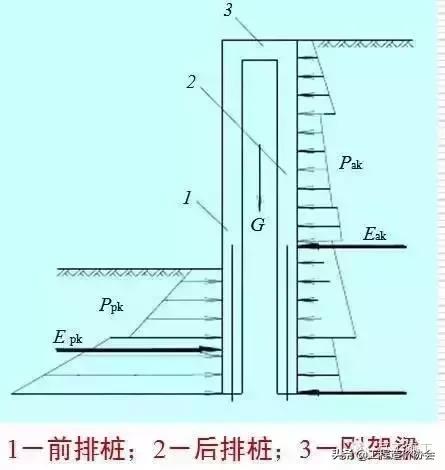

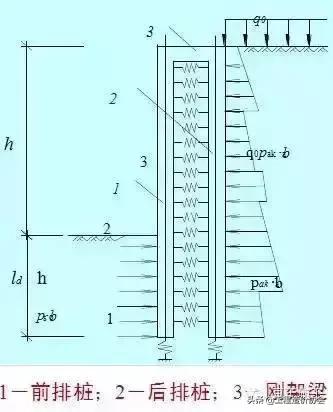

刚架结构受力分析

1)前、后排桩的受力前排受压；后排受拉，并引起前、后排桩竖向位移和桩身弯矩。

2)前、后排桩之间土体：考虑其的反力与变形关系(桩间土看作水平向单向压缩体，按压缩模量确定刚度系数)

考虑开挖后应力释放引起的初始压力(按桩间土自重占滑动体自重的比值确定)

3)桩顶梁

3、型钢水泥土搅拌墙

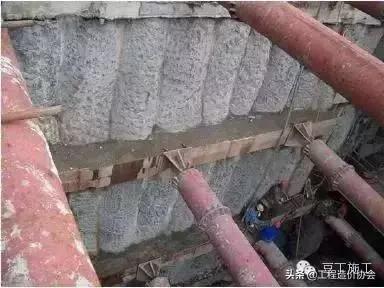

1)型钢水泥土搅拌墙：由水泥土墙和内插的型钢组成的复合支护结构。

2)特点：支护性能好、造价低、环保(型钢可回收)等。我国于2010年颁布了《型钢水泥土搅拌墙技术规程》JGJ/T199 ，标志了该技术已较为成熟。

型钢和水泥土作用

1)型钢：作为挡土结构。

2)水泥土：作为截水帷幕。

型钢水泥土搅拌墙的工作特性

1)墙体变位较小时：水泥土对提高墙体的刚度有相当贡献。

2)墙体的抗弯承载力验算：不应考虑水泥土的作用。

3)型钢间水泥土的受剪：包括型钢间水泥土的错动受剪和最弱截面处的局部受剪。

4)型钢水泥土搅拌墙的桩身强度是目前工程中矛盾比较集中的问题。

5)设计要求：一般强度为1.0MPa左右，甚至更高。

6)实际情况：往往难以达到设计要求。

7)取芯检测：28d强度值一般在0.4MPa左右。

如何确定水泥土搅拌墙的桩身强度？

1)工程实际：鲜有因强度较低而造成破坏的事例；

2)理论分析：要求水泥土28d抗压强度为0.5MPa左右；

3)规范建议：采用不小于0.5MPa较为适宜。

三、深基坑工程施工新设备和新工艺

施工中新设备和新工艺：地下连续墙、混凝土咬合桩排桩、超深多轴水泥土搅拌桩(SMW工法)、水泥土搅拌连续墙(TRD工法)、超大型环形支撑体系、十字钢支撑双向复加预应力技术、混凝土支撑的绳(链)锯切割法、锚杆的回收 技术等。

1、地下连续墙成槽机械和工艺

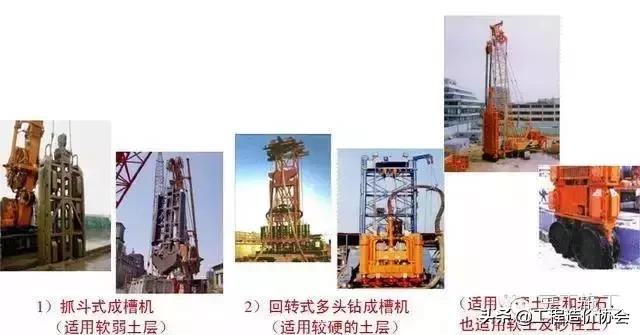

常用的成槽机械

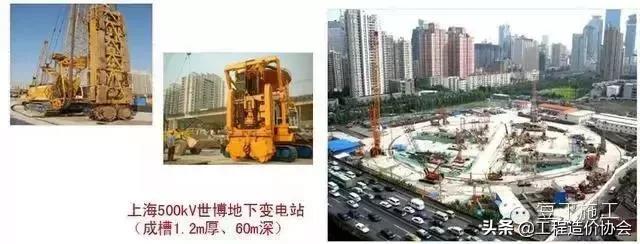

铣削式成槽机——最大成槽深度可达150m，墙体厚度可达2.5m。

槽壁稳定

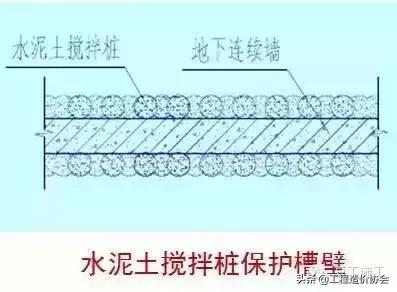

粉土、粉砂土等易坍塌土层的技术措施：① “夹心”地下连续墙(水泥土搅拌桩保护槽壁)；② 改良泥浆性能。

2、灌注桩施工新技术

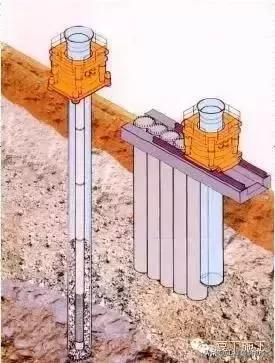

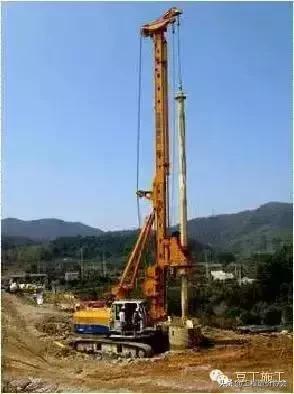

旋挖钻孔灌注桩

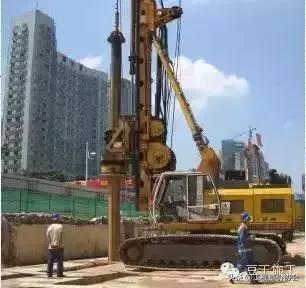

1)旋挖成孔：通过桶状斗式钻头回转切削土体。

2)装土外运：直接将土装入钻斗，提升卸土。

3)泥浆护壁：易坍塌土层——采用静态泥浆护壁泥浆排量仅传统工艺的1/4~1/5)。

4)不易坍塌土层：可采用干式或清水钻进工艺(无需泥浆护壁)。

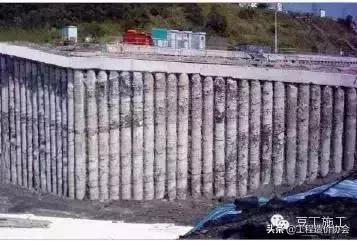

钻孔咬合灌注桩

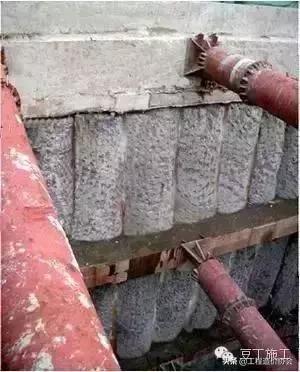

由间隔布置的混凝土素桩和配筋桩相互咬合，形成的 “桩墙”。

1)咬合方法：旋挖钻机成孔、冲抓钻成孔、全套管成孔等。

2)性能：与间隔式灌注桩排桩相比：截水性能良好、不需附加的截水帷幕。与地下连续墙相比：功能基本相同，但施工简便、造价低廉。

素桩和配筋桩

1)素桩的混凝土：(超缓凝)初凝时间不小于40~70h；3d强度不大于3MPa；8d强度不小于C15。

2)配筋灌注桩：素桩混凝土初凝阶段施工，咬合素桩。

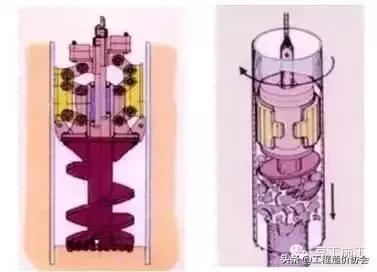

全套管成孔

1)适用：除用于咬合桩外，还可用于：淤泥、流砂、地下水富集等。

2)不良地层；城市建筑物密集或有地下障碍的地区。

3、型钢水泥土搅拌墙施工工艺

多轴柱列式水泥土搅拌墙：SMW工法(Soil Mixing Wall)

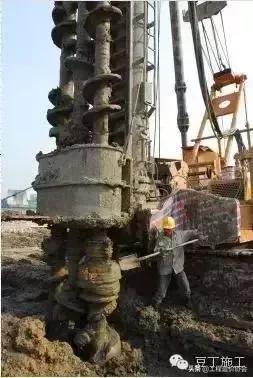

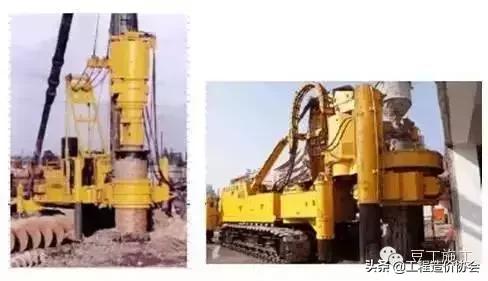

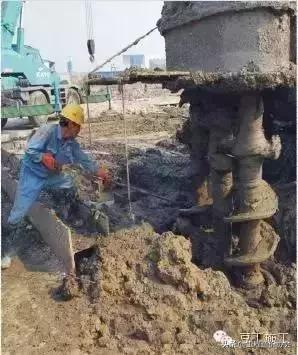

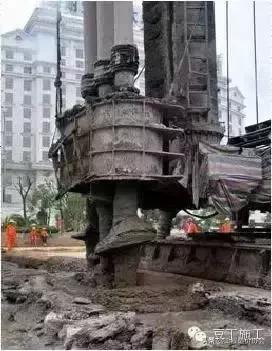

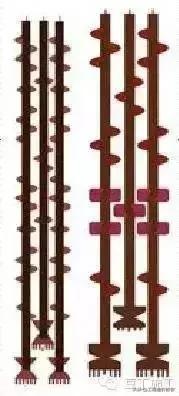

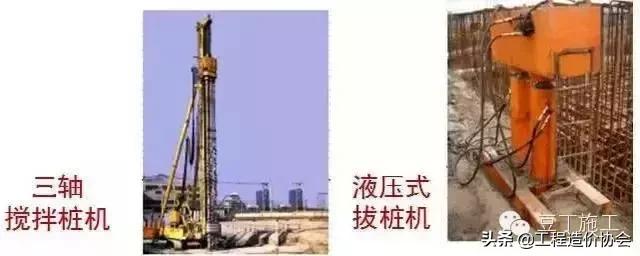

1)搅拌桩施工机械：三轴(四轴或五轴)搅拌桩机械；桩径650~1000mm，最大深度可达60m。

2)型钢拔出机械：液压式拔桩机

3)关于水泥土水灰比的讨论：我国规范建议水泥掺量高达20%左右；水灰比为1.5~2.0，砂砾土中为1.2~2.0。

高水灰比的不必要性：对水泥土强度并无益处；大量原土被置换，施工中难以实现(实际施工中往往出现涌土时便停止注浆)；置换排出的土为水泥含量较高的废土，造成污染。

基于水泥土强度0.5MPa可满足要求的前提

1)建议：水泥掺量取15%~18%； 水灰比取0.8~1.0。改用震动插入型钢的方法。

2)日本有关资料：水泥掺量15%左右，水灰比0.8~1.0之间。

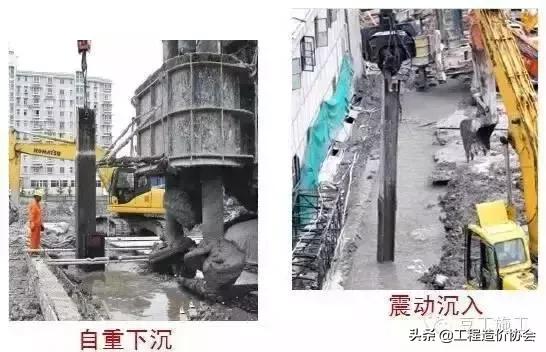

型钢插入

型钢插入时间

1)规范规定：水泥土搅拌后30min内插入；

2)工程经验；水泥土搅拌后1~2h内插入，并无影响。

3)振动插入对型钢与水泥土的粘结力的影响：在搅拌桩施工后1~2h内(水泥初凝前)，振动插入型钢不会影响粘结力。

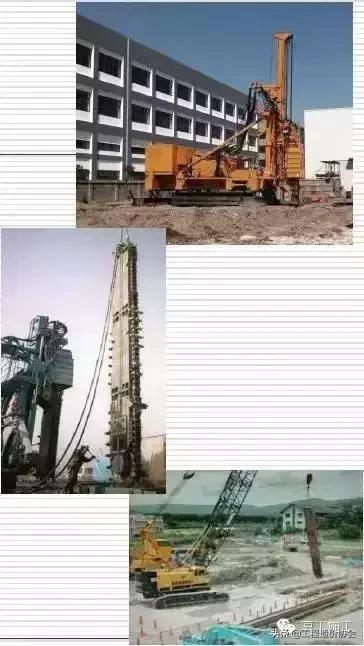

水泥土搅拌连续墙

日本称TRD工法(Trench Cutting Re-mixing Deep Wall)

特点：与多轴柱列式水泥土搅拌墙相比：成墙连续；表面平整；深度大。

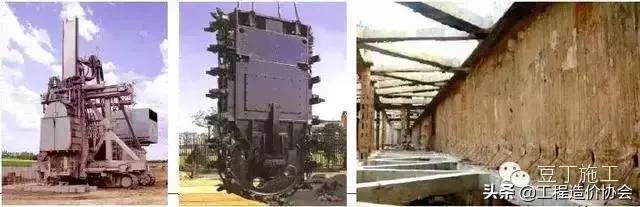

搅拌连续墙施工机械

1)成墙：采用链锯式搅拌刀具。

2)成墙深：刀具用销栓连接，深度可达数十米。

3)高度小：整体高低仅10m左右。

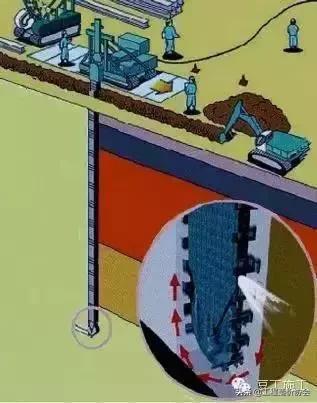

4)施工工艺：主机所带的链锯式搅拌刀具沉入地基土中并沿刀架移动，作往复运动，并在深度方向灌入水泥浆液，与土体搅拌、混合成墙。

四、逆作法和利用“时空效应”的开挖技术

1、地下结构的逆作法建造

1)逆作法：地下工程由上向下施工的方法。

2)特别适用：超深地下结构、环境保护要求高。

3)优点：①以主体结构作为“支撑”，刚度大，基坑变形较小；②无需支撑，大大节约资源、降低能耗；③可实现上、下结构同步施工，不同程度缩短工期；④地下结构顶板较早形成，施工现场布置方便。

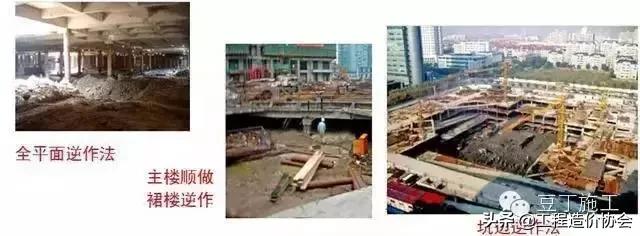

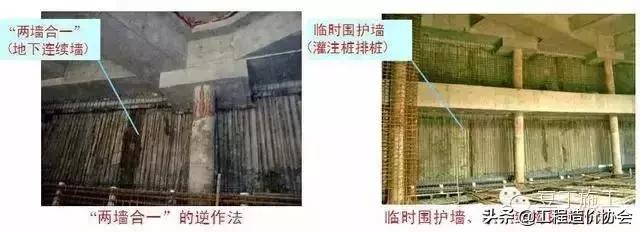

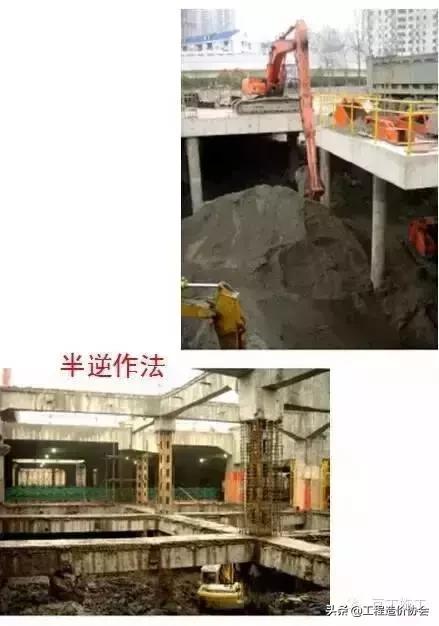

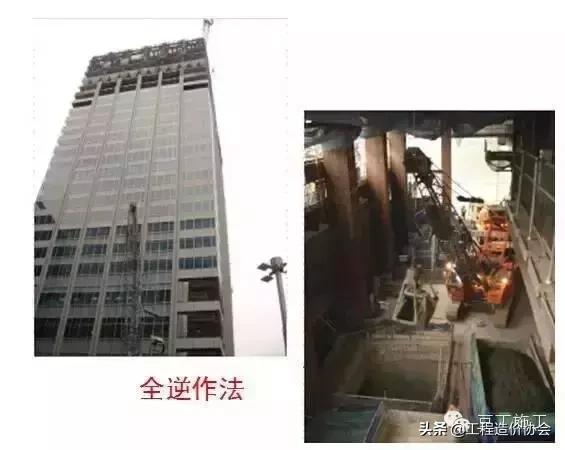

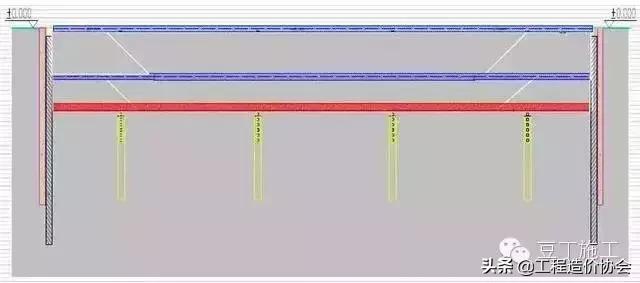

逆作的几种方法

1)上下结构是否同步施工

2)平面区域是否全部逆作施工

3)顶板以下结构是否采用逆作

4)围护结构是否兼作主体结构外墙

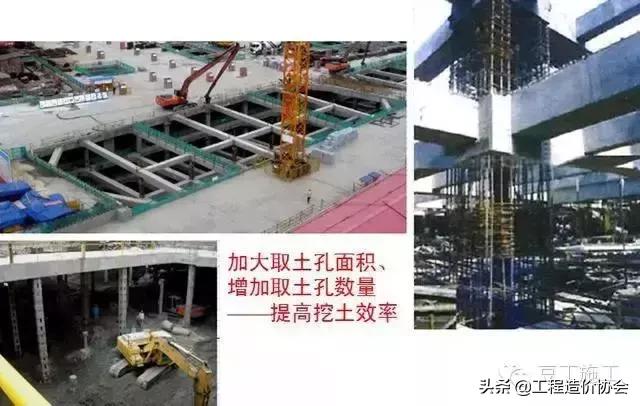

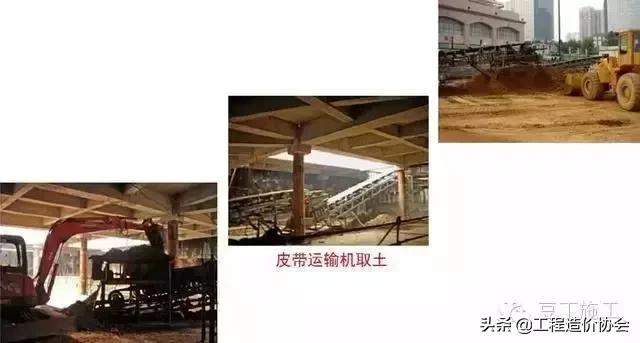

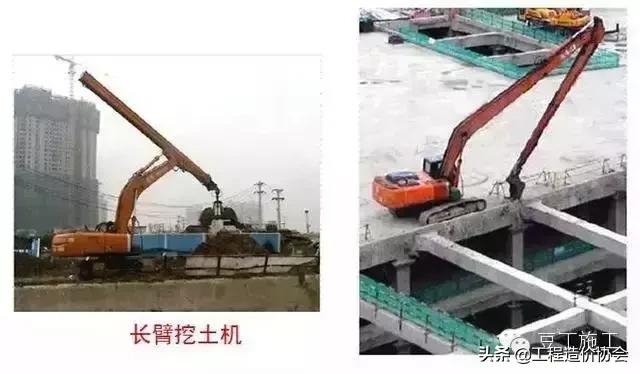

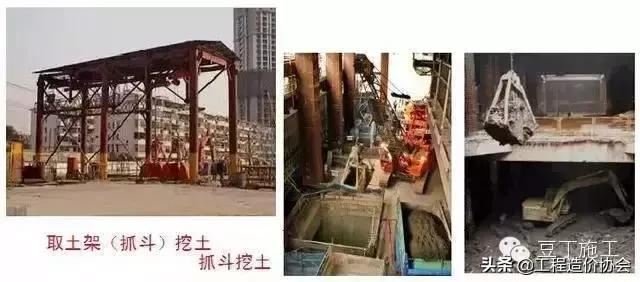

逆作法的土方开挖

2、软土地区利用“时空效应”的开挖技术

1)软土地区土的特点：含水率高、强度低，在开挖时有很大的流变性。开挖易引起基坑过大变形，甚至危及周边环境。

2)基坑工程的“时空效应”：基坑支护结构的变形和周边地层的变形：随时间推移而发展；因开挖的空间尺度、坑底暴露面积而不同。这在软土地基的条件下尤为突出。

3)利用“时空效应”的开挖技术：“分层、分块、对称、平衡、限时”。

超大深基坑中，分块开挖是最基本的措施。

1)分块开挖典型方式之一 ：超长线性基坑

采用分段分层开挖方法，及时设置支撑、施工垫层。在前区段的基础底板完成后进行后续区段的开挖。形成线性的流水作业。

2)分块开挖典型方式之二：无内支撑的大面积基坑

利用后浇带进行分块施工，在前一区块基础底板施工完成后进行后一区块的土方开挖。各块之间可采用跳仓施工法以加快进度。

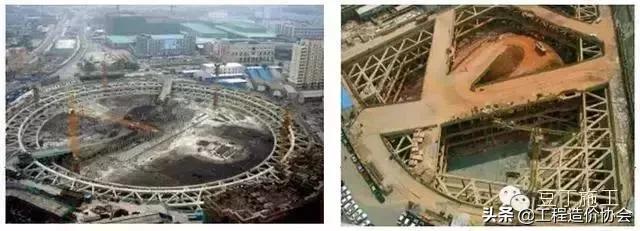

3)分块开挖典型方式之三：大面积采用内支撑的深基坑

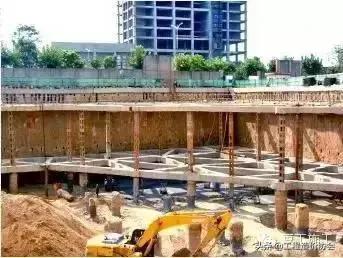

采用分层盆式开挖或分层岛式开挖的方式。

分层盆式开挖示例

分层盆式开挖示例——竖向分层盆式开挖

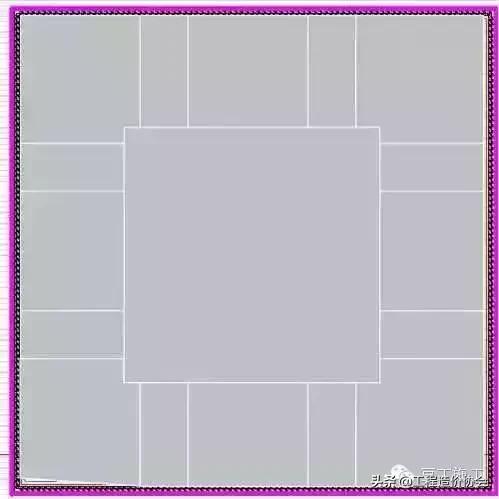

分层盆式开挖示例——平面分块开挖

五、结语

1、我国基坑工程的新技术、新工艺、新设备不断涌现。

2、地下工程规模将向大面积、超深度方向发展：需要基坑工程技术的不断提升和创新。

3、基坑工程地域性、复杂性、综合性和不可预见性的特点：需要在设计与施工中给予加倍重视和精心。
