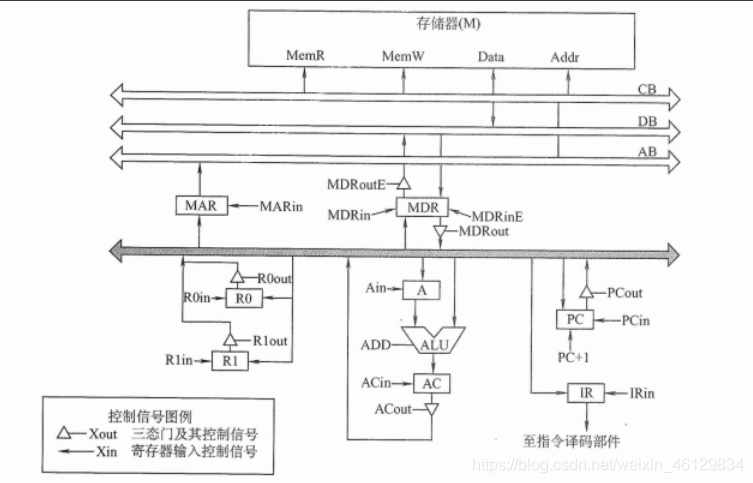

某计算机字长16位,采用16位定长指令字结
-
构,部分数据通路结构如下图所示.图中所有控制信号为1时表示有效,为0时表示无效.例如,控制信号MDRinE为1表示允许数据从DB打入MDR,MDRin为1表示允许数据从DB打入MDR,MDRin为1表示允许数据从总线打入MDR,假设MAR的输出一直处于使能状态.加法指令"ADD (R1), R0"的功能为(R0)+(R1)–>(R1),即将R0中的数据与R1的内容所指主存单元的数据相加,并将结构送入R1的内容所指主存单元中保存.
![[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9hirCuu8-1628143294567)(C:\Users\93623\AppData\Roaming\Typora\typora-user-images\image-20210419103558777.png)]](https://i-blog.csdnimg.cn/blog_migrate/822c5401130c12e3a8504493cf680521.png)

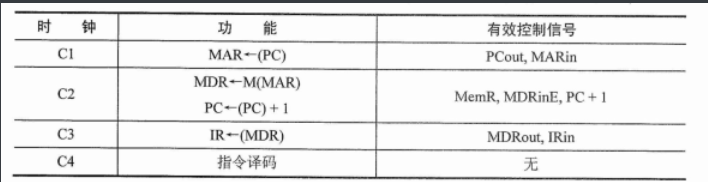

下表给出了上述指令取值和译码阶段每个节拍(时钟周期)的功能和有效控制信号,请按表中描述方式用表格列出指令执行阶段每个节拍的功能和有效控制信号, 请按表中描述方式用表格列出指令执行阶段每个节拍的功能和有效控制信号
![[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-roHLes6r-1628143294570)(C:\Users\93623\AppData\Roaming\Typora\typora-user-images\image-20210419104427935.png)]](https://i-blog.csdnimg.cn/blog_migrate/ea10269d5557715115fb3bae1b1b7c74.png)
解:
指令"ADD (R1), R0"的操作数,一个在寄存器中,一个在主存中,运算结果放在主存中
