网络基础(2)：传输层UDP协议、TCP协议(三次握手，四次挥手)、网络层IP协议

1. UDP协议

1.1 特点

• 无连接: 知道对端的IP和端口号就直接进行传输, 不需要建立连接
• 不可靠: 没有确认机制, 没有重传机制; 如果因为网络故障该段无法发到对方, UDP协议层也不会给应用层返回任何错误信息
• 面向数据报: 不能够灵活的控制读写数据的次数和数量，只能一次接收(系统级别的操作：调用系统函数)
• 没有发送缓冲区(发了消息就不管)，有接收缓冲区
• 数据最大64k，如果需要传输超过64k的数据，就需要在应用层手动分包，多次发送，并在接收端手动拼装。

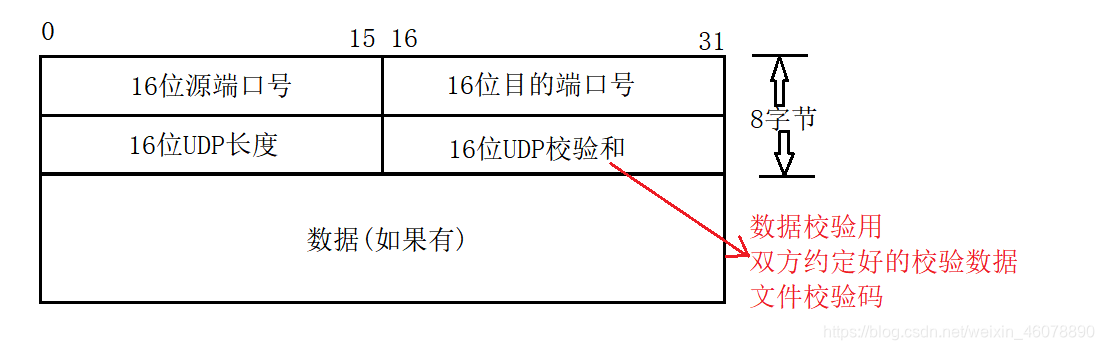

1.2 UDP协议端格式

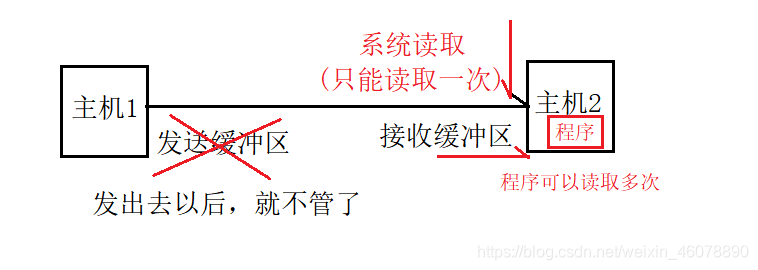

1.3 面向数据报

—— 一次性读取，没有发送缓冲区，应用层交给UDP多长的报文，UDP原样发送，既不会拆分，也不会合并

1.4 UDP的缓冲区

• UDP没有真正意义上的发送缓冲区. 调用sendto会直接交给内核, 由内核将数据传给网络层协议进行后续的传输动作
• UDP具有接收缓冲区. 但是这个接收缓冲区不能保证收到的UDP报的顺序和发送UDP报的顺序一致; 如果缓冲区满了, 再到达的UDP数据就会被丢弃

1.5 基于UDP的应用层协议

• NFS：网络文件系统
• TFTP：简单文件传输协议
• DHCP：动态主机配置协议
• BOOTP：启动协议(用于无盘设备启动)
• DNS：域名解析协议

2. TCP协议

—— 传输控制协议，非100%安全，保证可承受范围的安全，尽可能的提高网络传输数据的效率

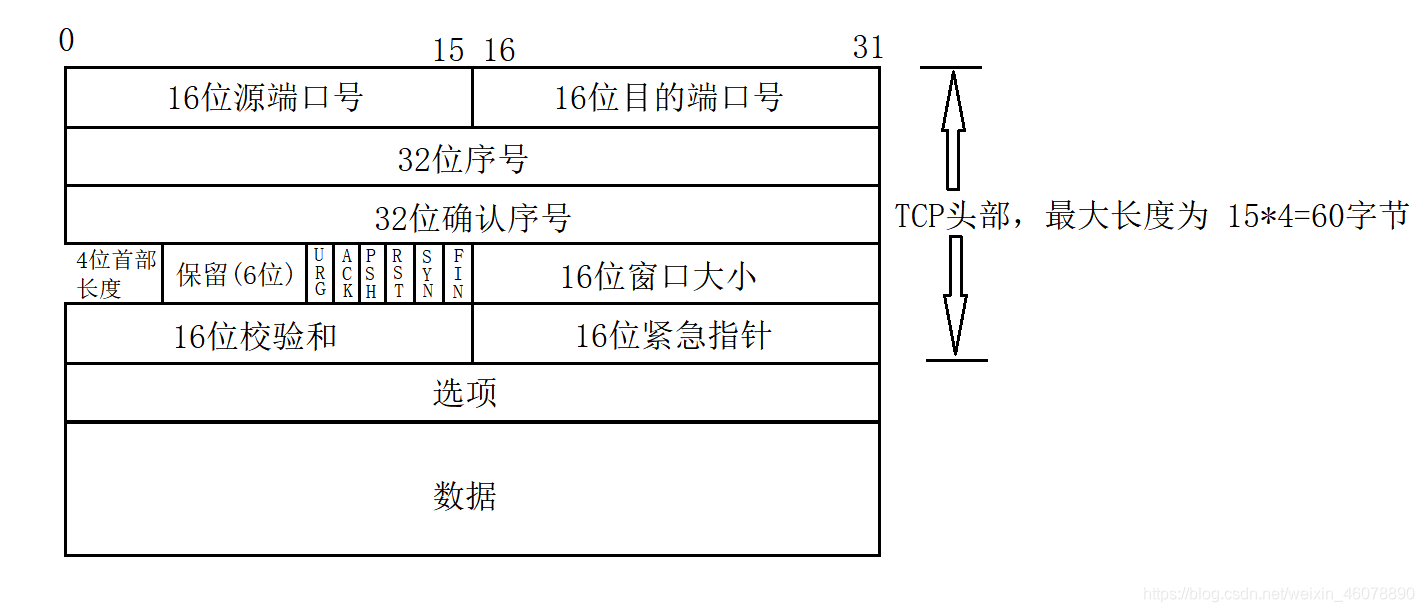

2.1 TCP协议段格式

格式说明：

• 源/目的端口号：表示数据是从哪个进程来，到哪个进程去

• 32位序号：序号用来标识从TCP发端向TCP收端发送的数据字节流，它表示在这个报文段中的的第一个数据字节。如果将字节流看作在两个应用程序间的单向流动，则TCP用序号对每个字节进行计数。

• 32位确认号：确认序号包含发送确认的一端所期望收到的下一个序号。因此，确认序号应当是上次已成功收到数据字节序号加1。只有ACK标志为1时确认序号字段才有效。

• 4位TCP报头长度：表示该TCP头部有多少个32位bit(有多少个4字节)，所以TCP头部最大长度是15*4=60

• 6位标志位：

  • URG：紧急指针是否有效
  • ACK：确认号是否有效
  • PSH：提示接收端应用程序立刻从TCP缓冲区把数据读走
  • RST：对方要求重新建立连接，我们把携带RST标识的称为复位报文段
  • SYN：请求建立连接，我们把携带SYN标识的称为同步报文段
  • FIN：通知对方，本端要关闭了，我们称携带FIN标识的为结束报文段

• 16位窗口大小：TCP的流量控制由连接的每一端通过声明的窗口大小来提供。窗口大小为字节数，起始于确认序号字段指明的值，这个值是接收端正期望接收的字节。

• 16位校验和：发送端填充，CRC校验，接收端校验不通过，则认为数据有问题。此处的检验和不光包含TCP首部，也包含TCP数据部分

• 16位紧急指针：标识哪部分数据是紧急数据

• 40字节头部选项：长度可变，最小0字节，最长达40字节。当没有使用选项部分时，TCP的首部为20字节。

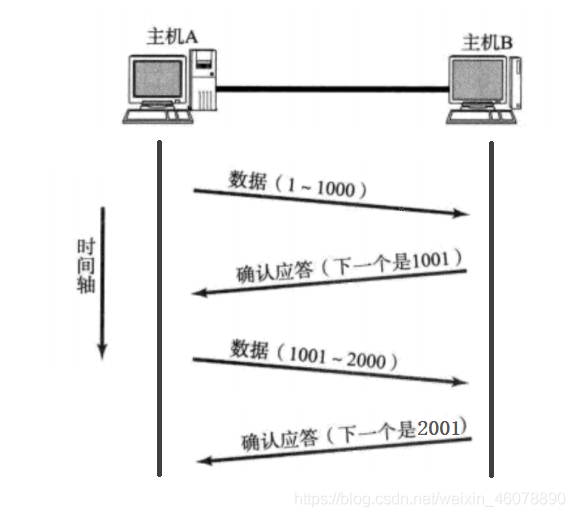

2.2 确认应答机制(ACK)：安全

• 保证安全：我发送的消息，对方必须确认并回复

• 保证多条数据确认消息的安全(序号+确认序号)：

  • 发送时：携带数据序号
  • 确认回复时：携带确认序号

2.3 超时重传机制：安全

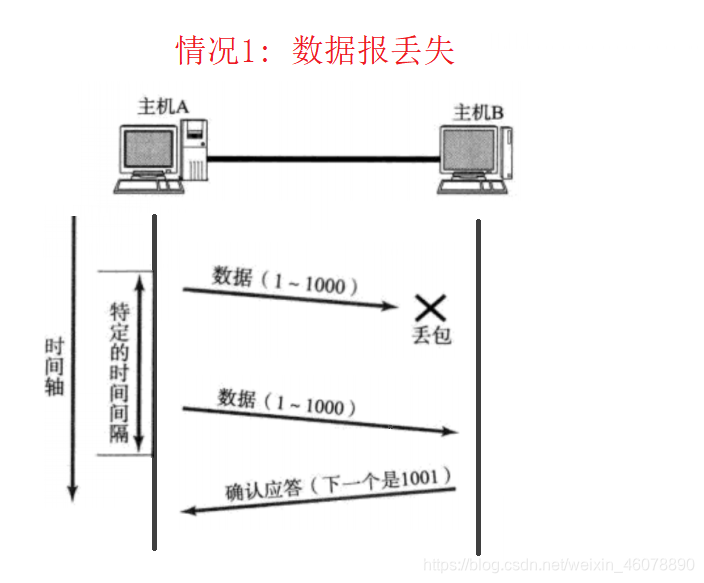

2.3.1 数据报丢失

• 主机A发送数据给B之后, 可能因为网络拥堵等原因, 数据无法到达主机B
• 如果主机A在一个特定时间间隔内没有收到B发来的确认应答, 就会进行重发

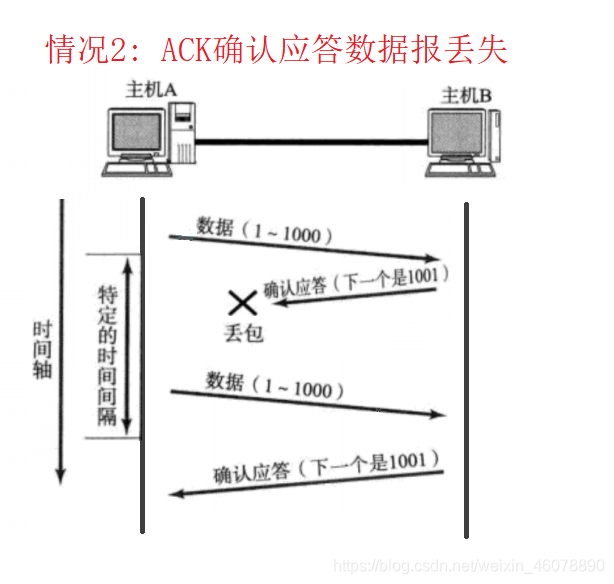

2.3.2 ACK确认应答数据报丢失

• 主机A未收到主机B发来的确认应答

  因此主机B会收到很多重复数据。TCP协议需要能够识别出那些包是重复的包, 并且把重复的丢弃掉。这时候我们可以利用序列号, 就可以很容易做到去重的效果。

2.3.3 确定超时时间：

• 根据当前网络环境的情况(决定发送数据的速度)，得到单次报文发送的最大生存时间(MSL)，超时时间即为2MSL
• TCP为了保证无论在任何环境下都能比较高性能的通信，因此会动态计算这个最大超时时间

2.3.4 扩展了解：一直收不到ACK，超时时间的设置

• Linux中(BSD Unix和Windows也是如此), 超时以500ms为一个单位进行控制, 每次判定超时重发的超时时间都是500ms的整数倍。
• 如果重发一次之后, 仍然得不到应答, 等待 2*500ms 后再进行重传。
• 如果仍然得不到应答, 等待 4*500ms 进行重传，依次类推, 以指数形式递增。
• 累计到一定的重传次数, TCP认为网络或者对端主机出现异常, 强制关闭连接。

2.4 连接管理机制：安全、三次握手建立连接，四次挥手断开连接

连接管理机制图示：

由图可知：

• 三次握手的流程：

  • 主机A发送SYN到主机B，要求建立主机A到主机B的连接，此时主机A的状态为SYN_SENT
  • 主机B回复主机A ACK+SYN，要求建立主机B到主机A的连接，此时主机B的状态为SYN_RCVD
  • 主机A回复第2步SYN的ACK，此时主机A的状态为 ESTABLISHED，建立主机A到主机B的连接。主机B接收到ACK数据报，建立主机B到主机A的连接，此时主机B的状态为 ESTABLISHED。

• 四次挥手的流程：

  • 主机A发送FIN到主机B，请求关闭主机A到主机B的连接
  • 主机B回复ACK，此时主机B的状态为CLOSE_WAIT
  • 主机B发送FIN到主机A，请求关闭主机B到主机A的连接
  • 主机A回复ACK(第三步主机B发送的FIN)，此时主机A状态为TIME_WAIT，主机B接收到主机A发送的ACK数据报，此时主机B状态为CLOSED，主机A经过2MSL(超时等待时间即报文最大生存时间)之后，此时状态为CLOSED。

对于三次握手中的问题：

• Q：三次握手中，SYN为什么有两个？
• A： 双方会保存连接状态(有方向的)。
• Q：三次握手中，为什么主机B回复ACK+SYN？
• A：本质上是发送一个ACK应答，一个SYN请求，方向相同的两个数据报，可以合并。
• Q：三次握手中，第三步ACK确认应答哪个主机？
• A：应答的第2步中主机B发送的SYN

对于四次挥手中的问题：

• Q：四次挥手中，第2,3步为什么不能合并？
• A：第2步是TCP协议在系统内核实现时，自动响应的ACK，第3步是应用程序手动调用close来关闭连接。程序在关闭连接前，可能需要执行释放资源等前置操作，所以不能合并(TCP协议实现时，没有这样设计)
• Q：四次挥手中，第3步主机A为什么不能直接设置为CLOSED状态
• A：第4个数据报可能丢包：即主机B到达超时时间没有收到主机A的ACK数据报后(第4个数据报)，会重发第3个数据报(FIN)，会要求主机A再次回复ACK(第4个数据报)，如果此时主机A已经处于CLOSED，会无法回复ACK数据报给主机B
• Q：服务器出现大量的CLOSE_WAIT状态，是什么原因，怎么解决？
• A：是因为服务端没有正确的关闭连接(程序没有调用close，或没有正确调用)，导致四次挥手没有正确完成，解决办法是只需要加上对应的close即可解决问题。

2.5 滑动窗口：效率

2.5.1 前置知识

• 对于每一个发送的数据段，都需要给一个ACK确认应答，收到ACK后再发送下一个数据段，这样做性能较差，尤其是数据往返时间较长的时候
• 使用滑动窗口可以解决效率问题，一次发送多条数据，就可以大大提高性能(其实是将多个段的等待时间重叠在一起了)

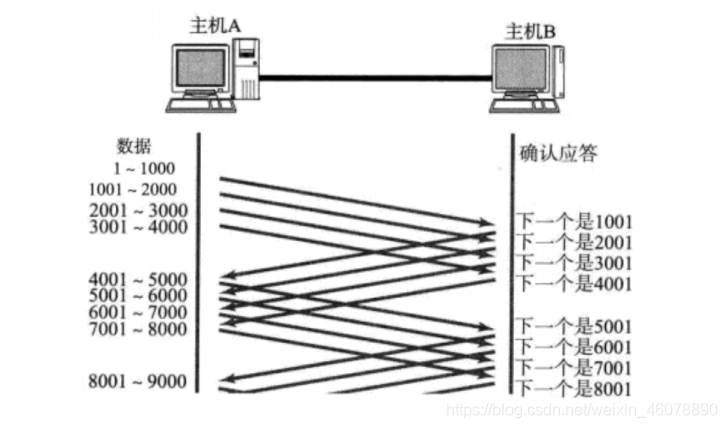

2.5.2 滑动窗口图示

说明：

• 窗口大小指的是无需等待确认应答而可以继续发送数据的最大值。上图的窗口大小就是4000个字节(四个段)。
• 发送前四个段的时候, 不需要等待任何ACK, 直接发送
• 收到第一个ACK后, 滑动窗口向后移动, 继续发送第五个段的数据，依次类推
• 操作系统内核为了维护这个滑动窗口, 需要开辟 发送缓冲区 来记录当前还有哪些数据没有应答; 只有确认应答过的数据, 才能从缓冲区删掉。
• 窗口越大, 则网络的吞吐率就越高

2.5.3 丢包重传

如果出现丢包，那么需要重传，如何重传，这里需要分情况讨论。

2.5.3.1 数据报抵达，ACK丢包

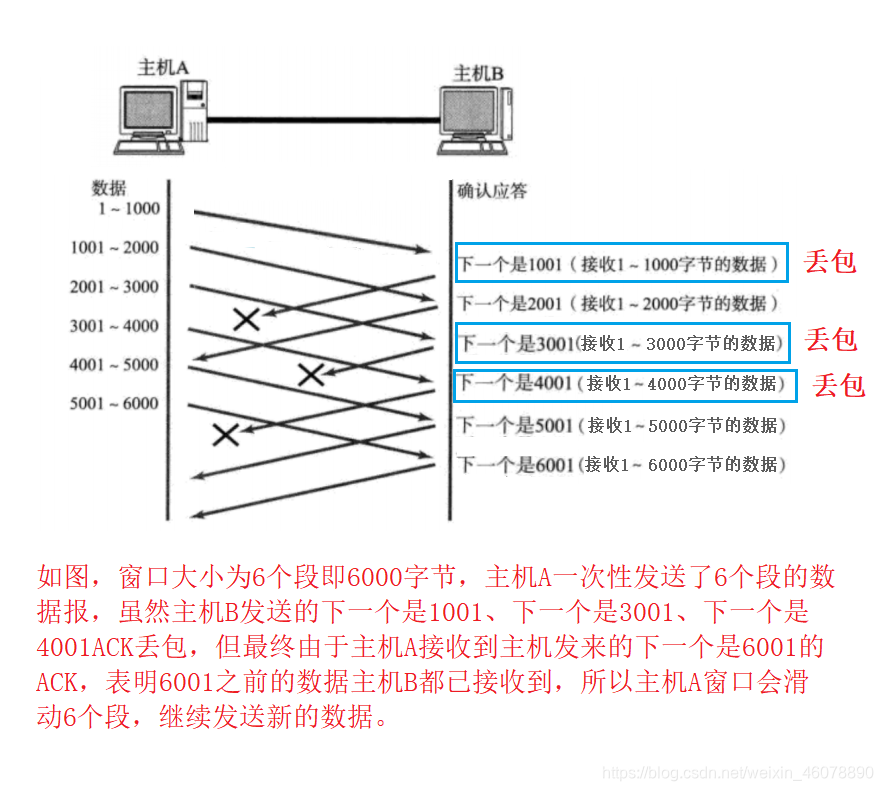

丢包图示：

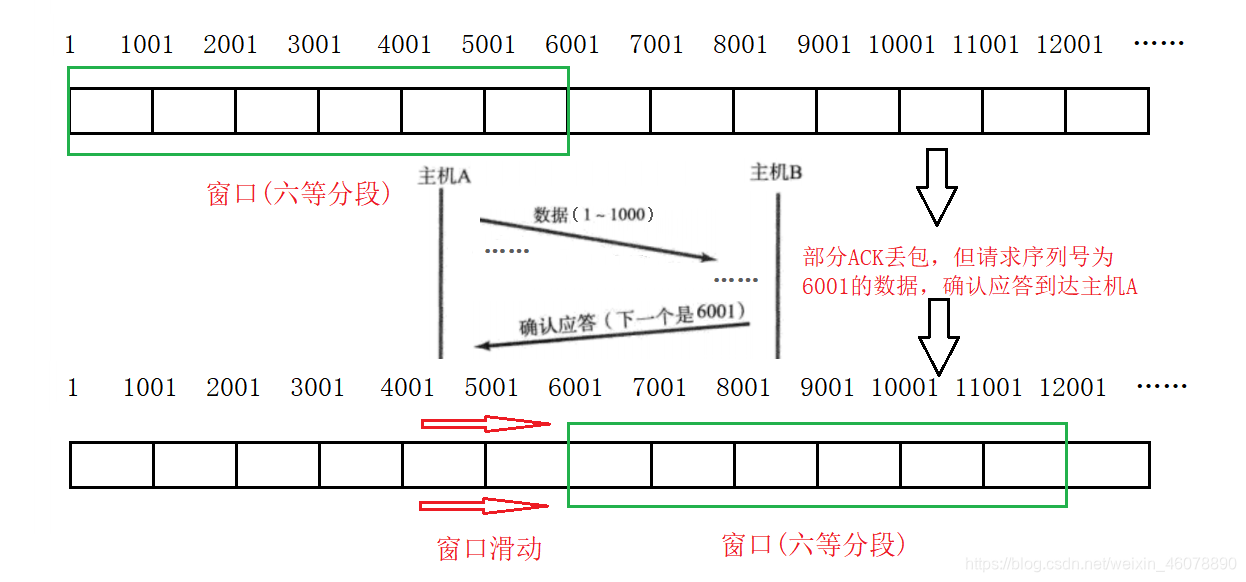

窗口滑动图示：

这种情况下，部分ACK丢了不要紧，因为可以通过后续的ACK进行确认。

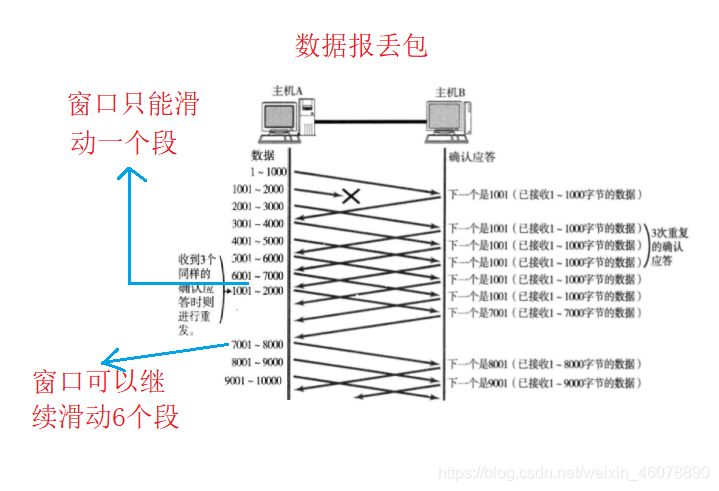

2.5.3.2 数据报丢包

由图可知：

• 当某一段报文丢失后，发送端会一直收到下一个是1001的ACK
• 如果发送端主机连续三次收到了同样一个’1001’ 的ACK，就会将对应数据1001-2000重新发送
• 此时接收端收到1001之后，再次返回的ACK就是7001了(因为2001-7000)接收端其实之前就已经收到了，被放到了接收端操作系统内核的接受缓冲区中。

这种情况也被称为：高速重发控制(也叫快重传)

2.5.4 滑动窗口小结

• 窗口大小：无需等待确认应答而可以继续发送数据的最大值

• 确定窗口大小：由拥塞窗口和流量控制窗口决定
  滑动窗口大小 = min(拥塞窗口大小，流量控制窗口大小)

• 如何滑动：依赖ACK的确认序号(ACK确认序号前的数据报都已经接收到了)，在该ACK确认序号前，当次并行接收到多少个数据报，就可以滑动多少

• 为什么要有发送端、接收端缓冲区：

  • 发送缓冲区：记录已发送的数据 —— 收到对应ACK，才可以清理该数据
  • 接收缓冲区：记录已接收的数据 —— 如果发送数据丢包，才知道让对方重发

2.6 流量控制机制：安全

2.6.1 概念

接收端处理数据的速度是有限的，如果发送端发的太快, 导致接收端的缓冲区被打满，这个时候如果发送端继续发送, 就会造成丢包, 继而引起丢包重传等等一系列连锁反应。

因此TCP支持根据接收端的处理能力, 来决定发送端的发送速度，这个机制就叫做流量控制(Flow Control)。

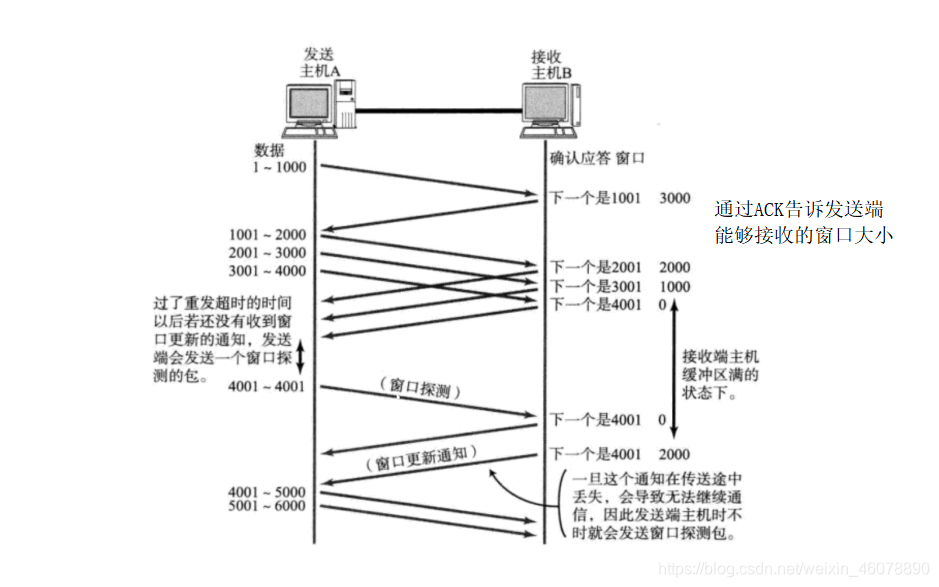

2.6.2 控制流程

• 接收端将自己可以接收的缓冲区大小放入 TCP 首部中的 “窗口大小” 字段, 通过ACK端通知发送端
• 窗口大小字段越大, 说明网络的吞吐量越高
• 接收端一旦发现自己的缓冲区快满了, 就会将窗口大小设置成一个更小的值通知给发送端
• 发送端接受到这个窗口之后, 就会减慢自己的发送速度
• 如果接收端缓冲区满了, 就会将窗口置为0，这时发送方不再发送数据, 但是需要定期发送一个窗口探测数据段, 使接收端把窗口大小告诉发送端

接收端使用流量控制窗口，保证接收端数据安全。
如何保证===> 告诉发送端后，影响发送端窗口大小，在TCP首部中，16位窗口字段存放的就是窗口大小信息，实际上，TCP首部40字节选项中还包含了一个窗口扩大因子M，实际窗口大小是窗口字段的值左移M位。

2.7 拥塞控制机制：安全

如果在发送端网络状态不明的情况下，贸然发送大量数据报，会造成网络拥堵，TCP引入慢启动机制，先发少量的数据，探探路，摸清当前的网络拥堵状态，再决定按照多大的速度传输数据。

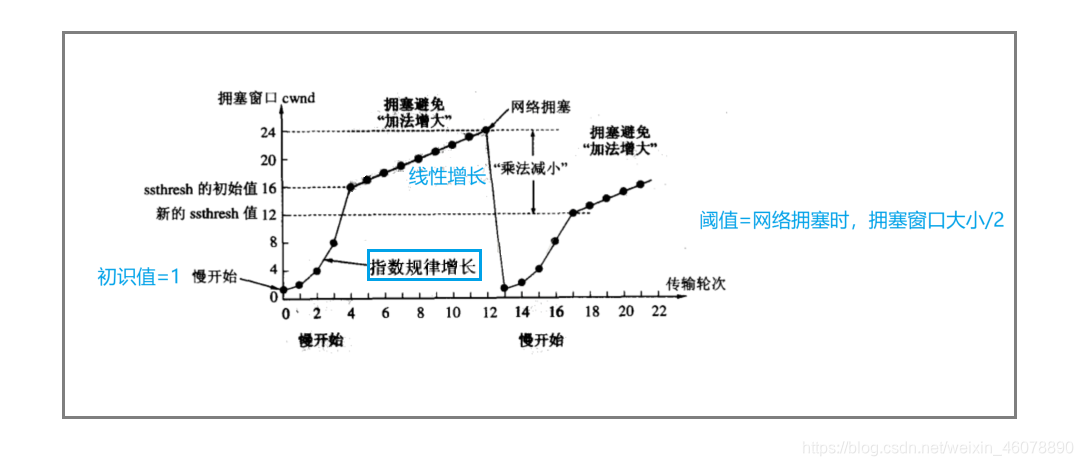

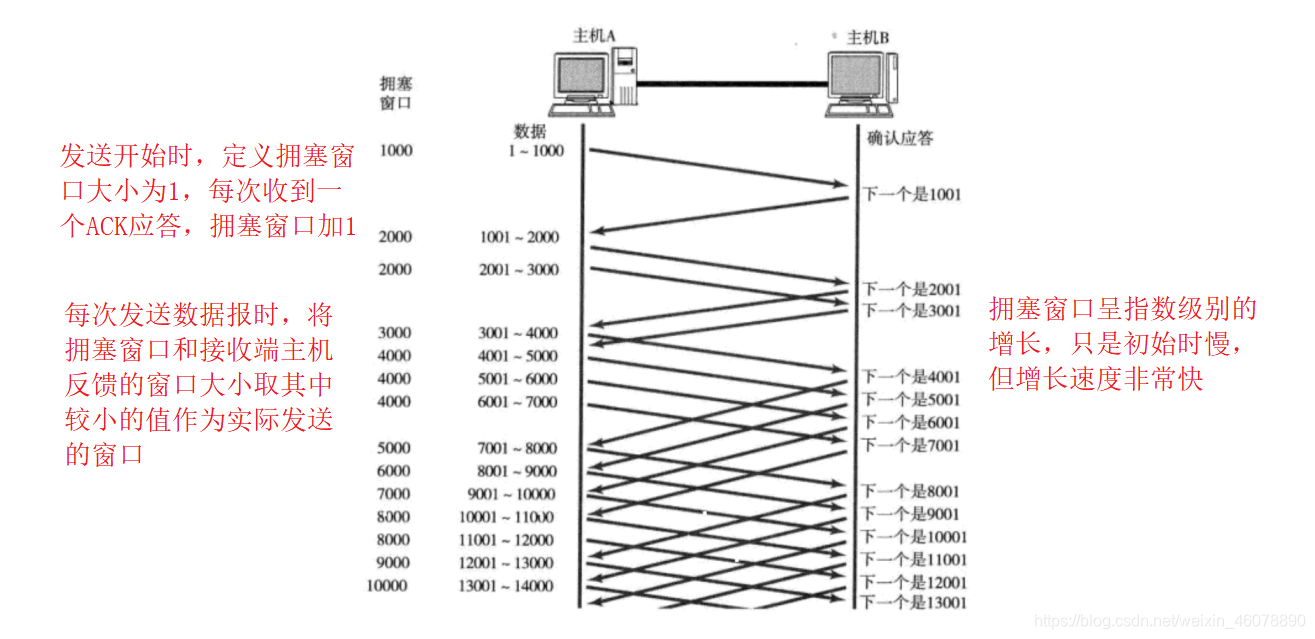

拥塞窗口增长图示：

像上面这样的拥塞窗口的增长速度，是指数级别的。

• 为了不增长的那么快，因此不能使用拥塞窗口单纯的加倍。
• 此处引入一个叫做慢启动的阈值。
• 当拥塞窗口超过这个阈值的时候，不再按照指数方式增长，而是按照线性方式增长。

线性增长图示：

• 当TCP开始启动的时候, 慢启动阈值等于窗口最大值
• 在每次超时重发的时候, 慢启动阈值会变成原来的一半, 同时拥塞窗口置回1

少量的丢包，仅仅是触发超时重传，大量的丢包，我们就认为是网络拥塞，当TCP通信开始后，网络吞吐量会逐渐上升，随着网络发生拥堵，吞吐量会立刻下降。

拥塞控制，归根结底就是TCP协议想尽可能快的把数据传输给对方，但是又要避免给网络造成太大压力的折中方案。

2.8 延迟应答机制：效率

接收端收到数据，马上响应ACK，流量控制窗口大小(接收端接收缓冲区空余空间)就会比较小，即返回的窗口可能比较小

• 假设接收端缓冲区为1M. 一次收到了500K的数据; 如果立刻应答, 返回的窗口就是500K
• 但实际上可能处理端处理的速度很快, 10ms之内就把500K数据从缓冲区消费掉了
• 在这种情况下, 接收端处理还远没有达到自己的极限, 即使窗口再放大一些, 也能处理过来
• 如果接收端稍微等一会再应答, 比如等待200ms再应答, 那么这个时候返回的窗口大小就是1M

窗口越大，网络吞吐量就越大，传输效率也就越高，也并不是所有的包都可以延迟应答

• 数量限制：每隔N个包就应答一次
• 时间限制：超过最大延迟时间就应答一次

具体的数量和超时时间，根据操作系统的不同也有差异，一般N取2，超时时间取200ms

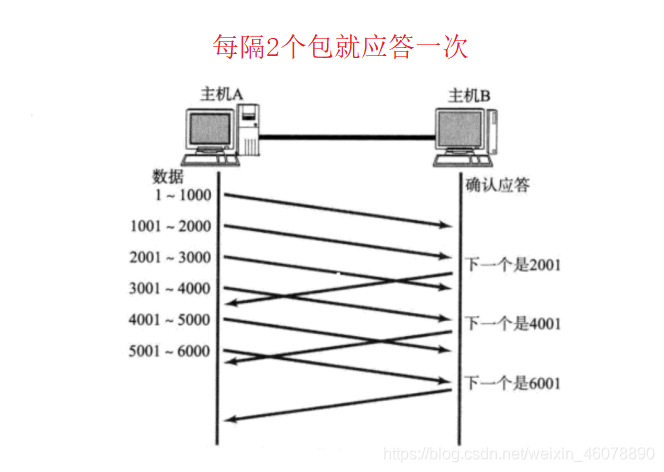

延迟应答图示：

2.9 捎带应答机制：效率

接收端在响应ACK的时候，和主动发送的数据，可以合并返回

2.10 TCP小结

2.10.1 TCP特性

有连接的可靠协议：
可靠性：

• 校验和
• 序列号(按序到达)
• 确认应答机制
• 超时重发机制
• 连接管理机制
• 流量控制机制
• 拥塞控制机制

提高性能：

• 滑动窗口/快速重传机制
• 延迟应答机制
• 捎带应答机制

其他：

• 定时器(超时重传定时器, 保活定时器, TIME_WAIT定时器等)
• 面向字节流：同时存在发送缓冲区、接收缓冲区，并且大小没有限制

2.10.2 基于TCP应用层协议

• HTTP
• HTTPS
• SSH
• Telnet
• FTP
• SMTP

2.10.3 粘包问题

问题：

• 基于传输层TCP来实现应用层协议时，因为TCP是基于字节流，读取时需要考虑格式，包括读取多长，如果格式读取不对，或长度没有设置好，会出现粘包问题

如何避免：明确两个包之间的边界

• 对于定长的包, 保证每次都按固定大小读取即可
• 对于变长的包, 可以在包头的位置, 约定一个包总长度的字段, 从而就知道了包的结束位置
• 对于变长的包, 还可以在包和包之间使用明确的分隔符(应用层协议, 是程序猿自己来定的, 只要保证分隔符不和正文冲突即可)

2.10.4 TCP异常情况

• 进程终止：进程终止会释放文件描述符, 仍然可以发送FIN，和正常关闭没有什么区别
• 机器重启：和进程终止的情况相同
• 机器掉电/网线断开：接收端认为连接还在, 一旦接收端有写入操作, 接收端发现连接已经不在了, 就会进行reset。即使没有写入操作, TCP自己也内置了一个保活定时器, 会定期询问对方是否还在，如果对方不在, 也会把连接释放

3. IP协议

—— 在复杂的网络环境中确定一个合适的路径

3.1 基本概念&协议头格式

基本概念：

• 主机：配有IP地址，但是不进行路由控制的设备
• 路由器：既配有IP地址，又能进行路由控制
• 节点：主机和路由器的统称

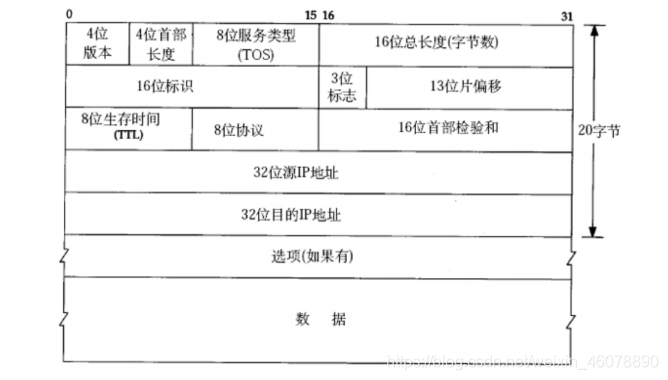

协议头格式图示：

协议头说明：

• 4位版本号(version)：指定IP协议的版本, 对于IPv4来说, 就是4
• 4位头部长度(header length)：IP头部的长度是多少个32bit, 也就是 length * 4 的字节数。4bit表示最大的数字是15, 因此IP头部最大长度是60字节
• 8位服务类型(Type Of Service)：3位优先权字段(已经弃用), 4位TOS字段, 和1位保留字段(必须置为0)。4位 TOS分别表示: 最小延时, 最大吞吐量, 最高可靠性, 最小成本. 这四者相互冲突, 只能选择一个。对于ssh/telnet这样的应用程序, 最小延时比较重要; 对于ftp这样的程序, 最大吞吐量比较重要
• 16位总长度(total length)：IP数据报整体占多少个字节
• 16位标识(id)：唯一的标识主机发送的报文. 如果IP报文在数据链路层被分片了, 那么每一个片里面的这个id都是相同的
• 3位标志字段：第一位保留(保留的意思是现在不用, 但是还没想好说不定以后要用到)。第二位置为1表示禁止分片, 这时候如果报文长度超过MTU, IP模块就会丢弃报文. 第三位表示"更多分片", 如果分片了的话, 最后一个分片置为1, 其他是0，类似于一个结束标记
• 13位分片偏移(framegament offset)：是分片相对于原始IP报文开始处的偏移. 其实就是在表示当前分片在原报文中处在哪个位置。实际偏移的字节数是这个值 * 8 得到的。因此, 除了最后一个报文之外, 其他报文的长度必须是8的整数倍(否则报文就不连续了)
• 8位生存时间(Time To Live, TTL)：数据报到达目的地的最大报文跳数。一般是64. 每次经过一个路由, TTL -= 1, 一直减到0还没到达, 那么就丢弃了。这个字段主要是用来防止出现路由循环
• 8位协议：表示上层协议的类型
• 16位头部校验和：使用CRC进行校验, 来鉴别头部是否损坏
• 32位源地址和32位目标地址：表示发送端和接收端
• 选项字段：不定长, 最多40字节

其中16位标识(id)、3位标志字段、13位分片偏移，这三个字段的目的，是基于数据链路层MTU拆分为多个数据报后，接收端分用到网络层前，需要先还原在分用，因为封装后的数据报超长，需要拆分为多个数据报发送

• 发送端：类似发送整个家具，先拆分为多个组件在发送
• 接收端：类似客户接收家具，需要把每个组件拆开还原再安装

3.2 网段划分

3.2.1 概念

IP地址分为两个部分，网络号和主机号

• 网络号：保证相互连接的两个网段具有不同的标识
• 主机号：同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号

通过合理的设置主机号和网络号，就可以保证在相互连接的网络中，每台主机的IP地址都不相同，但是手动管理子网内的IP，是一个相当麻烦的事情

• 有一种技术叫做DHCP，能够自动的给子网内新增主机节点分配IP地址，避免了手动管理IP的不便
• 一般的路由器都带有DHCP功能，因此路由器也可以看做一个DHCP服务器

3.2.2 划分网络号和主机号

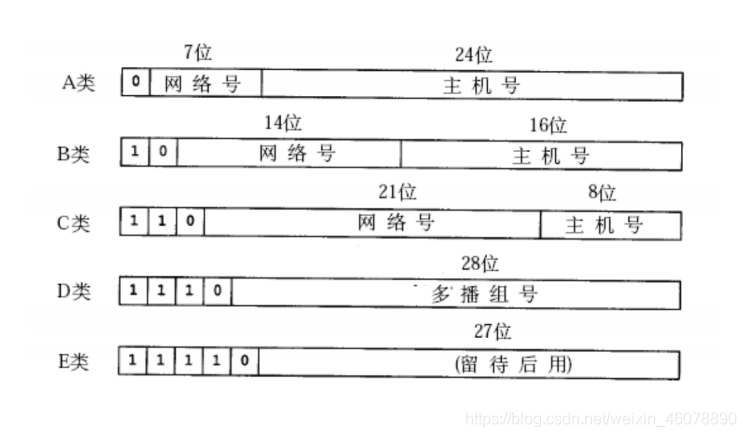

过去曾经提出一种划分网络号和主机号的方案，把所有IP地址分为5类，如下图所示：

说明：

• A类：0.0.0.0 到 127.255.255.255
• B类：128.0.0.0 到 191.255.255.255
• C类：192.0.0.0 到 223.255.255.255
• D类：224.0.0.0 到 239.255.255.255
• E类：240.0.0.0 到 247.255.255.255

但是这种划分方案有局限性，大多数组织都申请B类网络地址，导致B类地址很快就分配完了，而A类却浪费了大量地址，针对这种情况，提出了新的划分方案，称为CIDR：

• 引入一个额外的子网掩码(subnet mask)来区分网络号和主机号
• 子网掩码也是一个32位的正整数，通常用一串 “0” 来结尾
• 将IP地址和子网掩码进行 “按位与” 操作, 得到的结果就是网络号
• 网络号和主机号的划分与这个IP地址是A类、B类还是C类无关

例如：

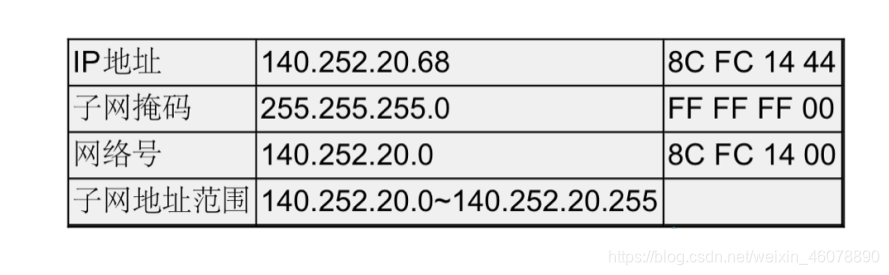

• 140.252.20.68/24，表示IP地址为140.252.20.68, 子网掩码的高24位是1，也就是255.255.255.0，子网划分图示：

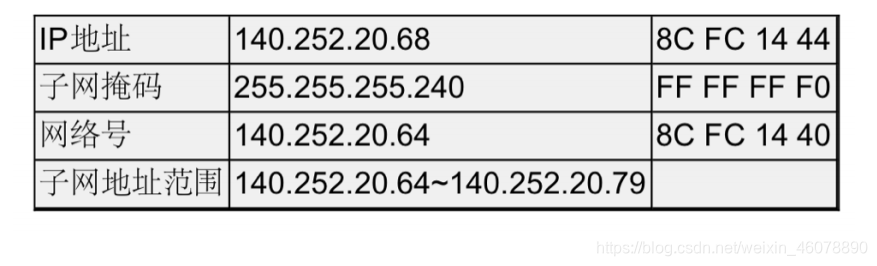

• 140.252.20.68/28，表示IIP地址为140.252.20.68，子网掩码的高28位为1，也就是255.255.255.240，子网划分图示：

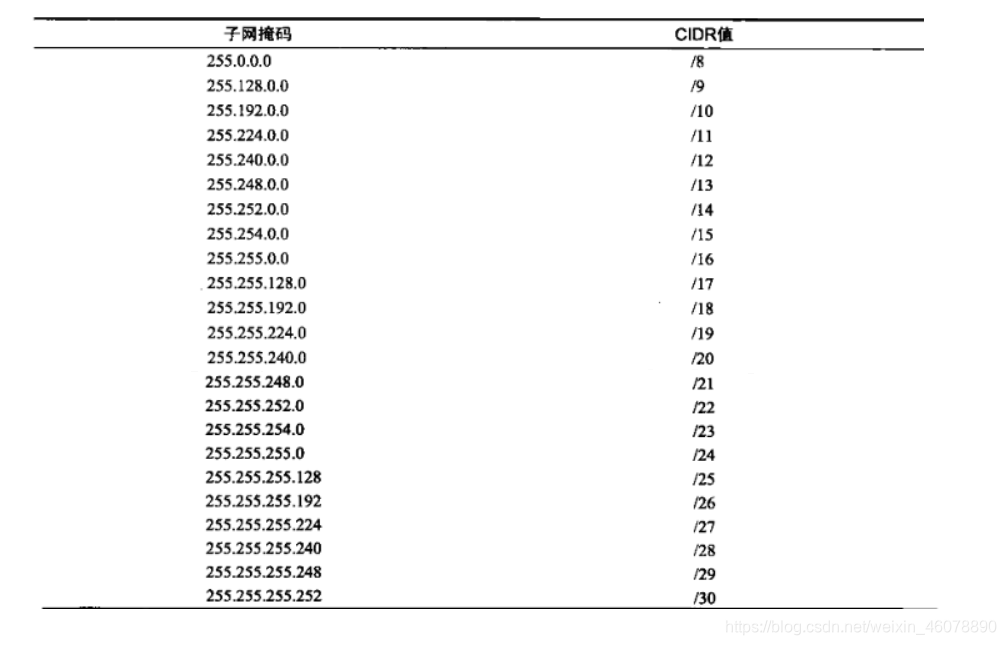

通过下表我们能明确子网掩码和斜杠表示法之间的关系：

其中/8-/15只能用于A类网络，/16-/23可用于A类和B类网络，而/24-/30可用于A类、B类和C类网络。

3.2.3 特殊的IP地址

• 将IP地址中的主机地址全部设为0, 就成为了网络号, 代表这个局域网
• 将IP地址中的主机地址全部设为1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包
• 127.*的IP地址用于本机环回(loop back)测试,通常是127.0.0.1，即本机IP地址

3.2.4 IP地址的数量限制

CIDR在一定程度上缓解了IP地址不够用的问题(提高了利用率, 减少了浪费, 但是IP地址的绝对上限并没有增加), 仍然不是很够用，这时候有三种方式来解决:

• 动态分配IP地址：只给接入网络的设备分配IP地址. 因此同一个MAC地址的设备, 每次接入互联网中, 得到的IP地址不一定是相同的
• NAT技术
• IPv6：IPv6并不是IPv4的简单升级版. 这是互不相干的两个协议, 彼此并不兼容; IPv6用16字节128位来表示一个IP地址; 但是目前IPv6还没有普及

3.2.5 私有IP地址和公网IP地址

如果一个组织内部组建局域网,IP地址只用于局域网内的通信,而不直接连到Internet上,理论上 使用任意的IP地址都可以,但是RFC 1918规定了用于组建局域网的私有IP地址

• 10.*，前8位是网络号,共16,777,216个地址
• 172.16.到172.31.，前12位是网络号,共1,048,576个地址
• 192.168.*，前16位是网络号,共65,536个地址 包含在这个范围中的, 都成为私有IP, 其余的则称为全局IP(或公网IP)

对于子网和外网：

• 一个路由器可以配置两个IP地址, 一个是WAN口IP, 一个是LAN口IP(子网IP)。
• 路由器LAN口连接的主机, 都从属于当前这个路由器的子网中
• 不同的路由器, 子网IP其实都是一样的(通常都是192.168.1.1)。子网内的主机IP地址不能重复。但是子网之间的IP地址就可以重复了
• 每一个家用路由器, 其实又作为运营商路由器的子网中的一个节点. 这样的运营商路由器可能会有很多级,最外层的运营商路由器, WAN口IP就是一个公网IP了
• 子网内的主机需要和外网进行通信时, 路由器将IP首部中的IP地址进行替换(替换成WAN口IP), 这样逐级替换, 最终数据包中的IP地址成为一个公网IP。这种技术称为NAT(网络地址转换)
• 如果希望我们自己实现的服务器程序, 能够在公网上被访问到, 就需要把程序部署在一台具有外网IP的服务器上。

3.3 路由

—— 在复杂的网络结构中, 找出一条通往终点的路线
路由的过程, 就是这样一跳一跳(Hop by Hop) “问路” 的过程。
所谓 “一跳” 就是数据链路层中的一个区间。具体在以太网中指从源MAC地址到目的MAC地址之间的帧传输区间

IP数据包的传输过程也和问路一样：

• 当IP数据包, 到达路由器时, 路由器会先查看目的IP
• 路由器决定这个数据包是能直接发送给目标主机, 还是需要发送给下一个路由器
• 依次反复, 一直到达目标IP地址

那么如何判定当前这个数据包该发送到哪里呢? 这个就依靠每个节点内部维护一个路由表：

• 路由表可以使用route命令查看
  例：windows上可以使用 route PRINT -4
• 如果目的IP命中了路由表, 就直接转发即可
• 路由表中的最后一行,主要由下一跳地址和发送接口两部分组成,当目的地址与路由表中其它行都不匹配时，就按缺省路由条目规定的接口发送到下一跳地址。
