虚拟局域网

菜单：interface VLAN

原理：工作在OSI模型第二层，允许单个物理接口虚拟出多个lan，从而有效的隔离lan

最常用的协议：

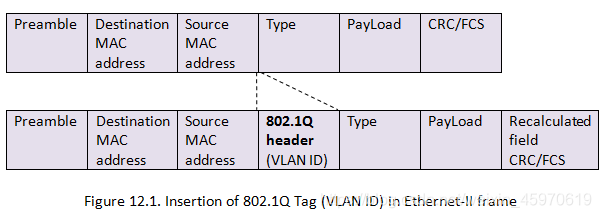

IEEE 802.1Q

在这里插入图片描述

它是一个标准的封装协议，定义以太网报头中插入一个四字节的VLAN标识符

Q-in-Q

原始802.1Q仅允许一个VLAN标头，Q-in-Q允许两个或多个VLAN标头

配置实例：

/interface vlan
add name=vlan1 vlan-id=11 interface=ether1
add name=vlan2 vlan-id=12 interface=vlan1

如果通过“ vlan2”接口发送了任何数据包，则两个vlan标签将添加到以太网头-“ 11”和“ 12”

Setup examples

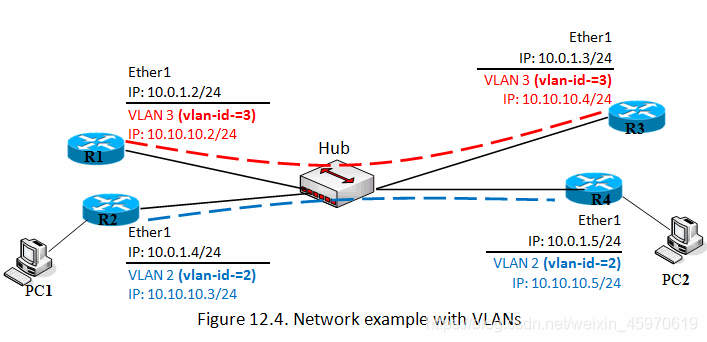

VLAN路由

在这里插入图片描述

R2配置：添加并打印VLAN

[admin@MikroTik] /interface vlan> add name=VLAN2 vlan-id=2 interface=ether1 disabled=no

[admin@MikroTik] /interface vlan> print
Flags: X - disabled, R - running, S - slave
 #    NAME                  MTU   ARP        VLAN-ID INTERFACE
0 R  VLAN2                 1500  enabled    2       ether1

R4配置：添加并打印VLAN

[admin@MikroTik] /interface vlan> add name=VLAN2 vlan-id=2 interface=ether1 disabled=no

[admin@MikroTik] /interface vlan> print
Flags: X - disabled, R - running, S
