ros路由器数据包工作流程

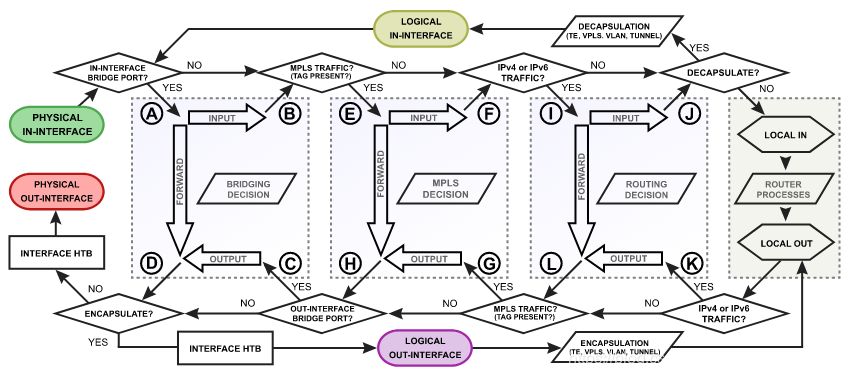

了解数据包流

数据包如何工作的？

每个方框简单解释：

physical in-interface（物理接口）：路由器接收到的数据包的起点

logical in-interface（逻辑接口）：解封装的数据包的起点

local in （本地输入）：处理本地数据包

interface HTB（接口HTB）：接口队列

physical out-interface（物理出接口）：数据包实际发送之前的最后一点

logical out-interface（逻辑输出接口）：封装之前数据包的最后一点

local out（本地输出）：路由器生成数据包起始点

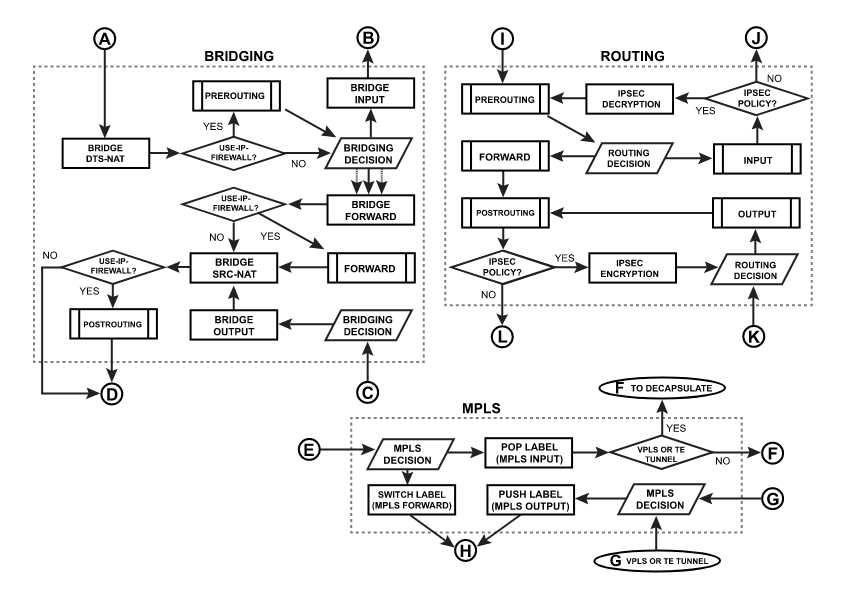

深入了解桥接，MPLS和路由流内部的情况

每个方框的解释：

routing decision（路由判断）：在路由表中查找与数据包目的地址相同的IP，如果找到匹配时，数据包就会被处理，如果未找到匹配，将被丢弃处理

mpls decision(多协议标签交换技术):如何处理基于MPLS转发表的数据包

bridging decision(桥接决策)：在mac地址表中查找与数据包目的地址相同的mac地址，同上

use-ip-firewall（使用防火墙）：网桥设置中是否启用了use-ip-firewall选项

ipsec-policy （安全策略）：数据包是否与任何已配置的IPsec策略匹配

路由前、输入、向前、输出、路由后
