【UML】

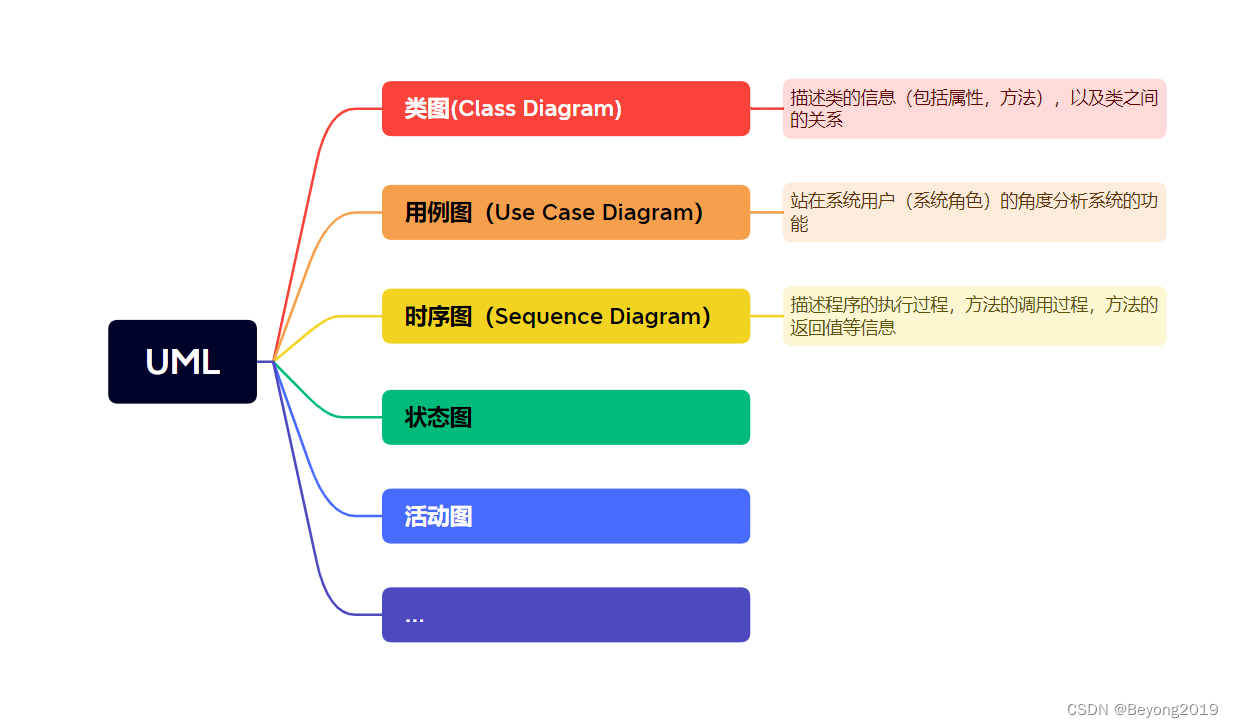

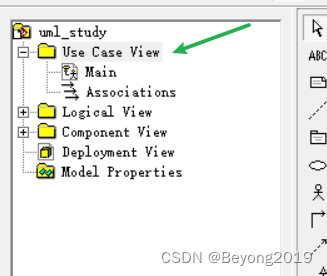

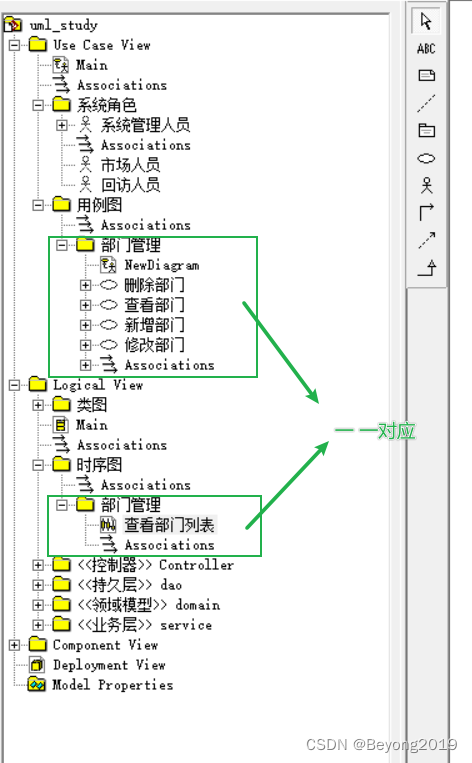

1.uml图

2.类图

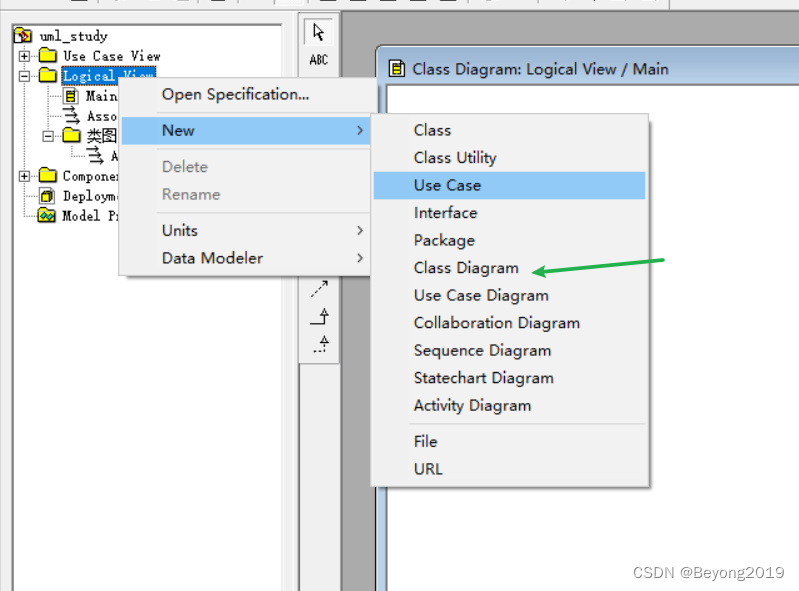

新建类图

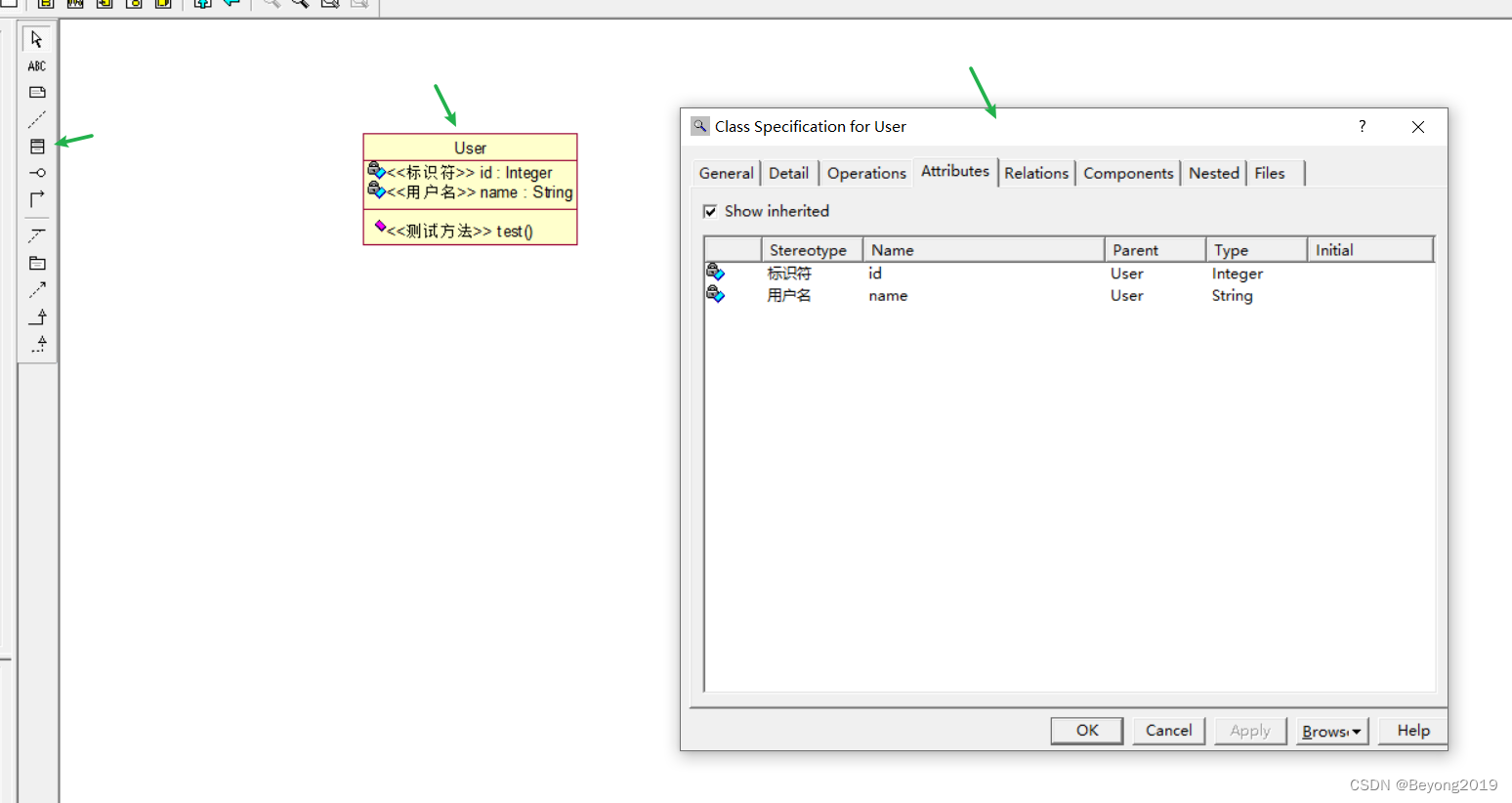

新建类

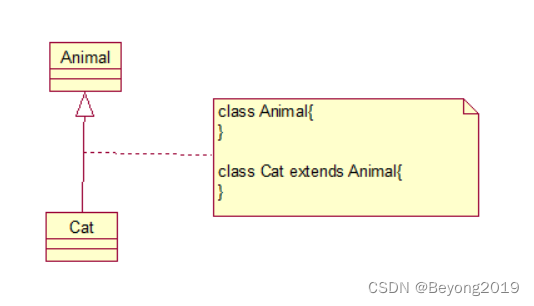

3.类合类之间关系：泛化关系

类和类，接口和接口之间的继承。

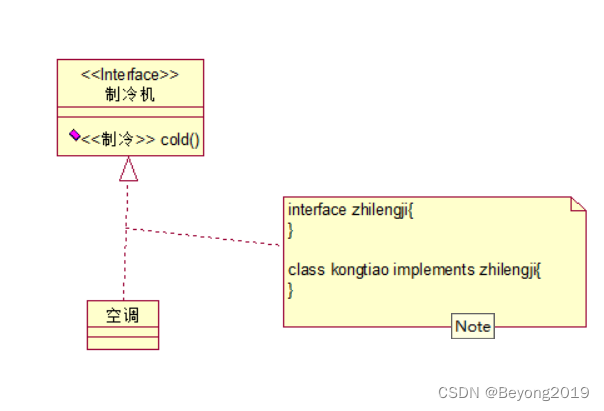

4.类合类之间关系：实现关系

类实现接口

注：

抽象类与其派生类是一种“is-a”关系，即父类和派生子类在概念上的本质是相同的（父子关系，关系紧密）。 例如：猫是动物。

接口与其实现类是一种“like-a”关系，即接口与实现类的关系只是实现了定义的行为，并无本质上的联系（契约关系，关系不是很紧密）。例如：空调像制冷机，但不能说空调是制冷机，因为空调还有制热功能，空调本质上不能说是制冷机，只能说它又制冷的功能。

5.类合类之间关系：关联关系

有三种情况：

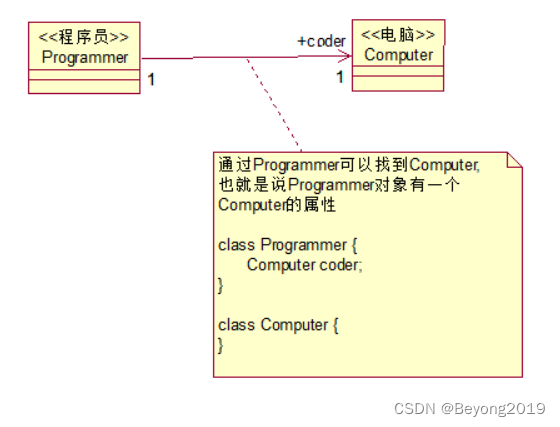

（1）一个程序员有一个电脑

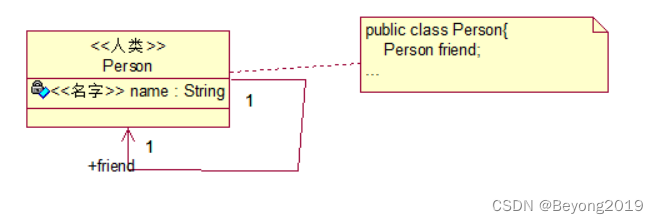

（2）我有一个朋友

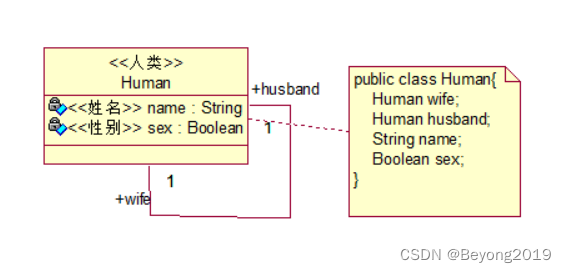

（3）丈夫有妻子，妻子有丈夫

6. 聚合关系 组合关系 依赖关系

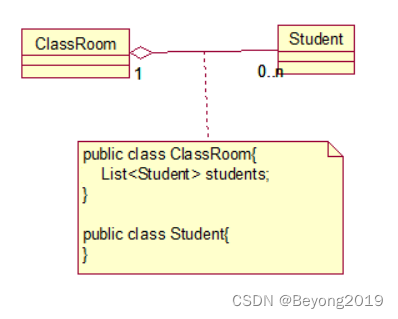

6.1聚合关系

聚合关系描述的是整体合部分的关系。是比较特殊的关联关系。整体的生命周期不会影响部分的生命周期。比如教室合学生就是整体合部分关系，教室没了，但是学生仍然在，学生走了，教室仍然在。

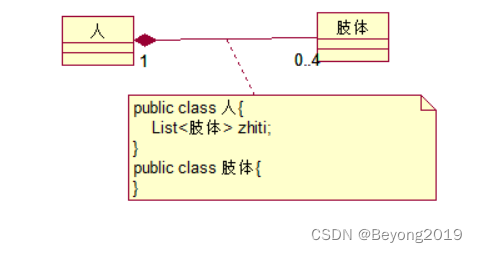

6.2 组合关系

组合关系看做一种特殊的聚合关系，整体的生命周期决定部分的生命周期，部分离开整体不能存活。

6.3 依赖关系

通常体现在在类和局部变量上。

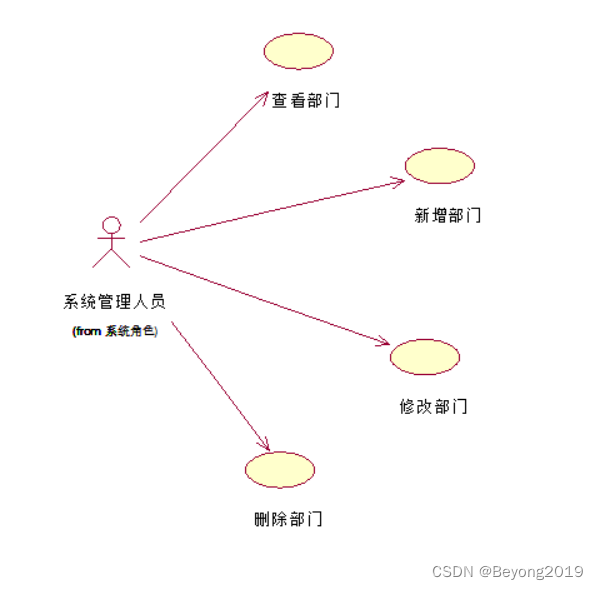

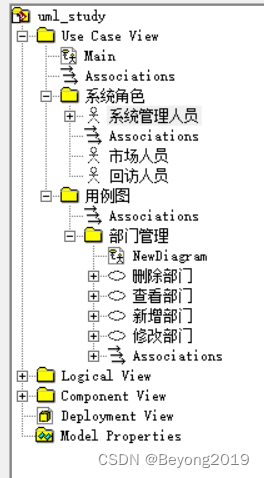

7.用例图

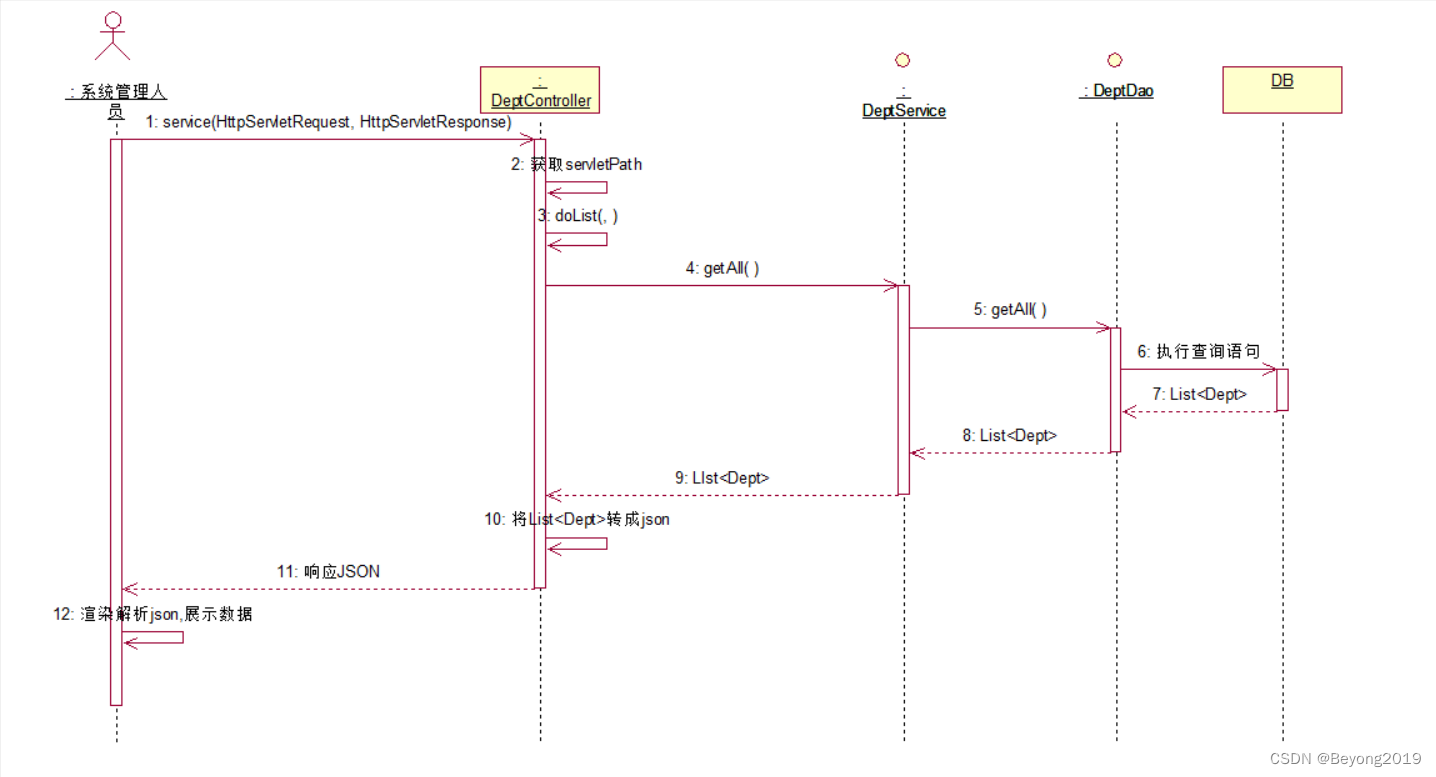

8.时序图

时序图描述方法的调用过程，程序的执行流程，方法的返回值情况。

人：动作的发起者
矩形、小圆圈：对象
实线箭头：调用
虚线箭头：返回
主体：对象的生命周期，同一流程不能断
回折现：当前类的方法执行过程中调用自己当前类的方法。

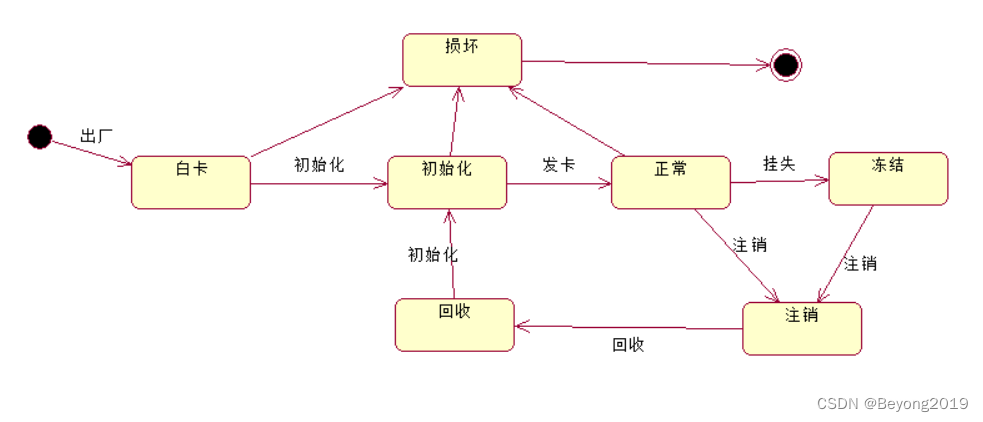

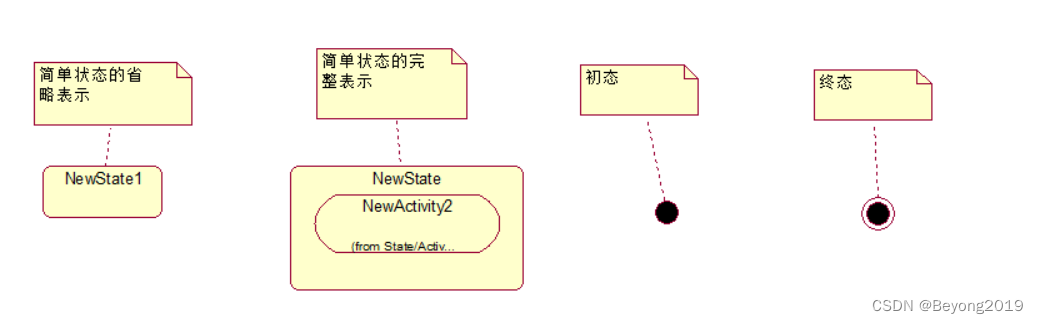

9.状态图

示例：

• 状态

• 转换
  表示两种状态之间的一种关系

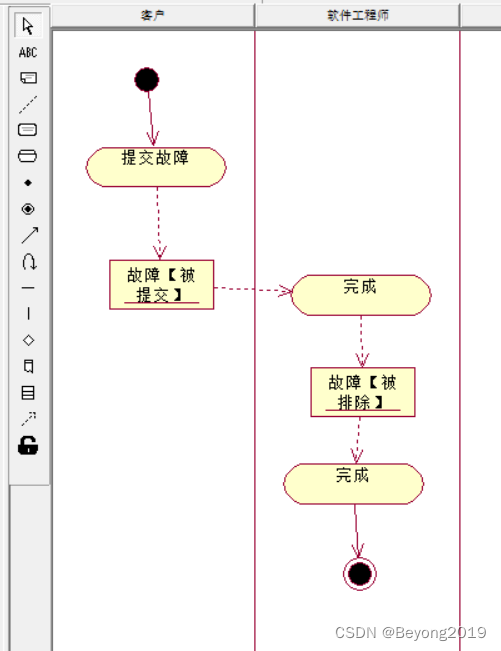

10.活动图

用来说明业务用例实现的工作流程。

使用泳道：
