2021SC@SDUSC HBase(六)项目代码分析——Region机制（三）之Region定位

2021SC@SDUSC

一、初步认识region定位

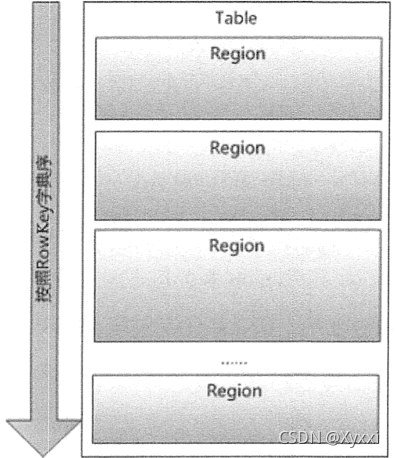

在 HBase 中，表的所有行都是按照 RowKey 的字典序排列的，表在行的方向上分割为多个分区（Region），如下图所示。

每张表一开始只有一个 Region，但是随着数据的插入，HBase 会根据一定的规则将表进行水平拆分，形成两个 Region。当表中的行越来越多时，就会产生越来越多的 Region，而这些 Region 无法存储到一台机器上时，则可将其分布存储到多台机器上。

Meta表

有了 Region 标识符，就可以唯一标识每个 Region。为了定位每个 Region 所在的位置，可以构建一张映射表。
映射表的每个条目包含两项内容，一项是 Region 标识符，另一项是 Region 服务器标识。这个条目就表示 Region 和 Region 服务器之间的对应关系，从而就可以使用户知道某个 Region 存储在哪个 Region 服务器中。这个映射表包含了关于 Region 的元数据，因此也被称为“元数据表”，又名“Meta表”。
Meta 表中的每一行记录了一个 Region 的信息。RowKey 包含表名、起始行键和时间戳信息，中间用逗号隔开，第一个 Region 的起始行键为空。时间戳之后用.隔开的为分区名称的编码字符串，该信息是由前面的表名、起始行键和时间戳进行字符串编码后形成的。
Meta 表里有一个列族 info。info 包含了三个列，分别为 RegioninfoServer 和 Serverstartcode。Regionlnfo中记录了 Region 的详细信息，包括行键范围 StartKey 和 EndKey、列族列表和属性。
Server 记录了管理该 Region 的 Region 服务器的地址，如 localhost:16201。Serverstartcode 记录了 Region 服务器开始托管该 Region 的时间。
当用户表特别大时，用户表的 Region 也会非常多。Meta 表存储了这些 Region 信息，也变得非常大。Meta 表也需要划分成多个 Region，每个 Meta 分区记录一部分用户表和分区管理的情况。

Region定位

在 HBase 的早期设计中，Region 的查找是通过三层架构来进行查询的，即在集群中有一个总入口 ROOT 表，记录了 Meta 表分区信息及各个入口的地址。这个 ROOT 表存储在某个 Region 服务器上，但是它的地址保存在 ZooKeeper 中。
这种早期的三层架构通过先找到 ROOT 表，从中获取分区 Meta 表位置；然后再获取分区 Meta 表信息，找出 Region 所在的 Region 服务器。
从 0.96 版本以后，三层架构被改为二层架构，去掉了 ROOT 表，同时 ZooKeeper 中的 /hbase/root-region-server 也被去掉。Meta 表所在的 Region 服务器信息直接存储在 ZooKeeper 中的 /hbase/meta-region-server 中。
客户端通过 ZooKeeper 获取 Meta 表分区存储的地址，首先在对应的 Region 服务器上获取 Meta 表的信息，得到所需的表和行键所在的 Region 信息，然后从 Region 服务器上找到所需的数据。
一般客户端获取 Region 信息后会进行缓存，用户下次再查询不必从 ZooKeeper 开始寻址。

二、Region定位

loc = hConnection.locateRegion(this.tableName, row.getRow());

一、

private HRegionLocation locateRegion(final TableName tableName,
      final byte [] row, boolean useCache, boolean retry) {


      if (tableName.equals(TableName.META_TABLE_NAME)) {


        return this.registry.getMetaRegionLocation();
      } else {


        // Region not in the cache - have to go to the meta RS
        return locateRegionInMeta(TableName.META_TABLE_NAME, tableName, row,
          useCache, userRegionLock, retry);
      }
}

这是HConnectionManager类，TableName.META_TABLE_NAME，这个就是我们要找的-ROOT-，在0.96里面它已经被取消了，取而代之的是META表中的第一个regionHRegionInfo.FIRST_META_REGIONINFO，它位置在zk的meta-region-server节点当中的。

private RegionLocations locateRegionInMeta(TableName tableName, byte[] row, boolean useCache,
      boolean retry, int replicaId) throws IOException {


    // If we are supposed to be using the cache, look in the cache to see if we already have the
    // region.
    if (useCache) {


      RegionLocations locations = getCachedLocation(tableName, row);
      if (locations != null && locations.getRegionLocation(replicaId) != null) {


        return locations;
      }
    }
    byte[] metaStartKey = RegionInfo.createRegionName(tableName, row, HConstants.NINES, false);
    byte[] metaStopKey =
    //...

这是locateRegionInMeta类，调用locateRegionInMeta函数，首先查找cache中是否有table对应的row，对应缓存中的Table对应的startkey与endkey，判断row是否在某个region中；若能找到，直接返回该regionlocation信息
这里的cache是Map<tableName, SoftValueSortedMap<rowkey, HRegionLocation>>, 通过tableName获得它的基于rowkey的子map，这个map是按照key排好序的，如果找不到合适的key，就找比它稍微小一点的key。
下面是for循环，默认尝试31次

HRegionLocation metaLocation = null;
        try {


          metaLocation = locateRegion(parentTable, metaKey, true, false);
          if (metaLocation == null) continue;
          ClientService.BlockingInterface service = getClient(metaLocation.getServerName
