近日开始学习分布式共识算法Raft，慢慢记录一些自己能看懂的东西。

优质博客：

1. Raft原理详解

必要知识

单点故障

单点故障（single point of failure）：服务器中某台机器出现故障。
前面介绍过的复制系统，都存在单点故障问题(single point of failure)。

1. mapreduce中的cordinator
2. GFS的master
3. VM-FT的test-and-set存储服务器storage

而上诉的方案中，采用单机管理而不是采用多实例/多机器的原因，是为了避免脑裂(split-brain) 问题。

​ 不过大多数情况下，单点故障是可以接受的，因为单机故障率显著比多机出现一台故障的概率低，并且重启单机以恢复工作的成本也相对较低，只需要容忍一小段时间的重启恢复工作。

脑裂

以VM-FT系统为例了解学习脑裂：
以VM-FT的test-and-set存储服务器storage举例。假设我们复制storage服务器，使其有两个实例机器S1、S2。（即打破单机管理的场景，看看简单的多机管理下有什么问题）

​此时C1想要争取称为Primary，于是向S1和S2都发起test-and-set请求。假设因为某种原因，S2没有响应，S1响应，成功将0改成1，此时C1可能直接认为自己成为Primary。

​这里S2没有响应可以先简单分析两种可能：

1. S2失败/宕机了，对所有请求方都无法提供服务：如果是这种情况，那么C1成为Primary不会有任何问题，S2就如同从来不曾存在，任何其他C同样只能访问到S1，他们都会知道自己无法成为Primary，并且整个系统只会存在C1作为Primary。

2. S2和C1之间产生了网络分区(network partition)，仅C1无法访问到S2：这时候如果存在C2也向S1和S2发出请求，此时S1虽然将0改成1会失败，但是S2会成功。如果我们的协议不够严谨，这里C2会认为自己成为了Primary，导致整个系统存在两个Primary。这也就是严重的脑裂问题。

​ 产生这种问题的原因在于，对于请求方，无法简单地判断上诉两种情况，因为对他们来说两种情况的表现都是一样的。

为避免出现脑裂，我们需要先解决网络分区问题，下面的多数原则就很好解决了网络分区问题。

多数原则

诸如Raft一类的协议用于解决单点故障问题，同时也用于解决网络分区问题。这类解决方案的基本思想即：大多数原则(majority rule)，简单理解就是少数服从多数。

​这里的majority指的是整个系统中无论机器的状态如何，只要获取到大于一半的赞成，则认为获取到majority。比如系统中有5台机器，2台宕机了，5台的一半为2.5，但2.5不为有效值，即获取3台机器赞成，认为获取到majority；如果5台中宕机3台，那么没有人能获取到至少3台的赞成，即无法得到majority。

​同样以VM-FT的test-and-set存储服务器storage举例，这次storage不是复制出2个实例，而是总共复制出3个实例，S1、S2、S3。

​此时C1同时向S1、S2、S3请求test-and-set，其中S1和S2成功将0改成1，S3因为其他问题没有响应，但是我们不关系为什么。这里按照majority rule，只要3个S中有2个给出成功响应，我们就认为C1能够成为Primary。此时就算同时有C2向S1、S2、S3发起请求，就算S3成功了，C2根据majorty rule，3台只成功1台，不能成为Primary。

​为什么根据majority rule，这里就不会出现脑裂，因为能确保多个C之间的请求有重叠部分(overlap)，这样根据majority rule，多个C最后也能达成一致，因为只有1个C有可能成为多数的一方，其他C只能成为少数的一方。

​在之后准备介绍的Raft，和这里描述的工作流程基本一致。

• 在majority rule下，尽管发生网络分区，只会一个拥有多数的分区，不会有其他分区具有多数，只有拥有多数的分区能继续工作（比如这里3台被拆成1台、2台的分区，只有和后者成功通信的能继续工作）。
  而如果极端情况下所有分区都不占多数（ 比如这里3台被拆成1台、1台、1台的分区），那么整个系统都不能运行。

• ​上诉3台的场景，只能容忍1台宕机，如果宕机2台，那么任何人都无法达到majorty的情况。这里通过2f+1拓展可容忍宕机的机器数，f表示可容忍宕机的机器数量。2f+1，即使宕机了f台，剩下的f+1>f，仍然可以组成majority完成服务。

​例如，当f=2时，表示系统内最多可容忍2台机器处于宕机状态，那么至少需要部署5台服务器（2x2+1=5）。

问题：这里大多数是否包括参与者服务器本身，假设是raft，服务器会考虑自身吗？
回答：是的，通常我们看到的raft，candidate会直接vote自己。而leader处理工作时，也会vote记录自己。

日志相关

复制状态机

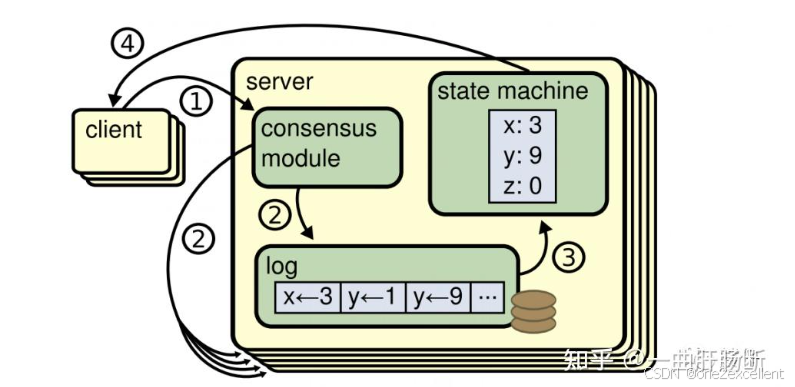

RSM（Replicate State Machine）：复制状态机 的基本思想是一个分布式的状态机，系统由多个复制单元组成，每个复制单元 均是一个状态机，它的状态保留在操作日志中。

在上图中，服务器上的一致性模块负责接收外部命令，然后追加到自己的操作日志中，它与其他服务器上的一致性模块进行通信，以此保证每一个服务器上的操作日志最终都以相同的顺序包含相同的指令。一旦指令被正确复制，那么每一个服务器的状态机都将按照操作日志的顺序来处理它们，然后将输出结果返回给客户端。

数据同步流程

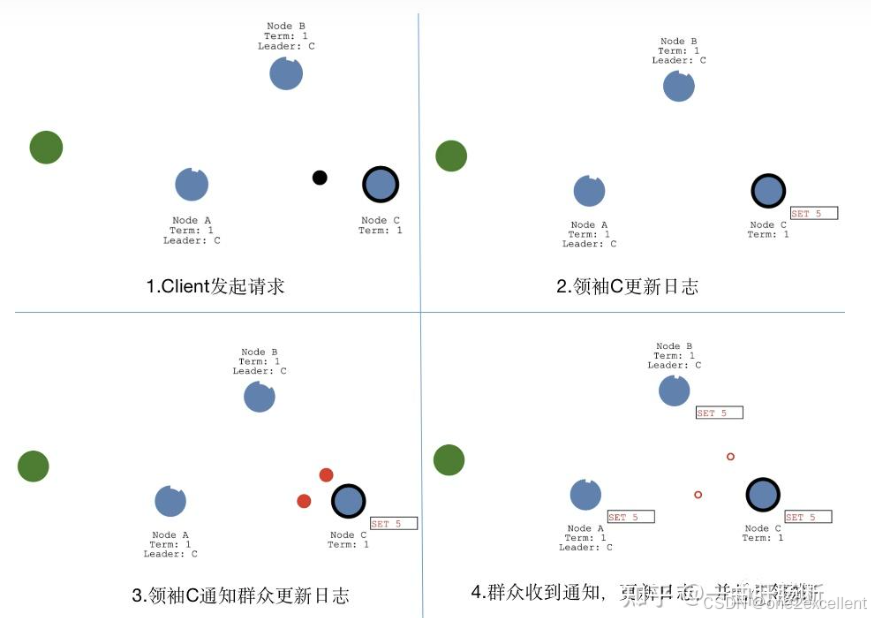

数据同步流程，借鉴了复制状态机的思想，都是先提交，再应用。 当Client发起数据更新请求，请求会先到领袖节点C，节点C会更新日志数据，然后通知群众节点也更新日志，当群众节点更新日志成功后，会返回成功通知给领袖C，至此完成了“提交”操作；当领袖C收到通知后，会更新本地数据，并通知群众也更新本地数据，同时会返回成功通知给Client，至此完成了“应用”操作，如果后续Client又有新的数据更新操作，会重复上述流程。

日志复制原理

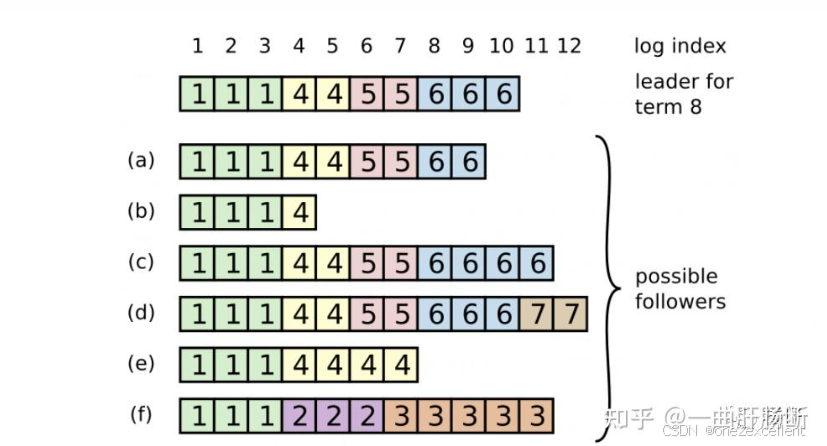

每一个日志条目一般包括三个属性：整数索引Log Index、任期号Term和指令Commond。每个条目所包含的“整数索引”即该条目在日志文件中的槽位，“任期号”对应到图中就是每个方块中的数字，用于检测在不同服务器上日志的不一致问题，指令即用于被状态机执行的外部命令，图中就是带箭头的数字。

领导人决定什么时候将日志条目应用到状态机是安全的，即可被提交的呢？一旦领导人创建的条目已经被复制到半数以上的节点上了，那么这个条目就称为可被提交的。例如，图中的9号条目在其中4节点（一共7个节点）上具有复制，所以9号条目是可被提交的；但条目10只在其中3个节点上有复制，因此10号条目不是可被提交的。

一般情况下，Leader和Follower的日志都是保存一致的，如果Leader节点在故障之前没有向其它节点完全复制日志文件之前的所有条目，会导致日志不一致问题。在Raft算法中，Leader会强制Follower和自己的日志保存一致，因此Follower上与Leader的冲突日志会被领导者的日志强制覆写。为了实现上述逻辑，就需要知道Follower上与Leader日志不一致的位置，那么Leader是如何精准找到每个Follower日志不一致的那个槽位呢？

Leader为每一个Follower维护了一个nextlndex，它表示领导人将要发送给该追随者的下一条日志条目的索引，当一个Leader赢得选举时，它会假设每个Follower上的日志都与自己的保持－致，于是先将 nextlndex初始化为它最新的日志条目索引数+1，在上图中，由于Leader最新的日志条目index是10 ，所以nextlndex的初始值是11。当Leader向Follower发送AppendEntries RPC时，它携带了（item_id，nextIndex - 1）二元组信息，item_id即为nextIndex - 1这个槽位的日志条目的term。Follower接收到AppendEntries RPC消息后，会进行一致性检查，即搜索自己的日志文件中是否存在这样的日志条目，如果不存在，就像Leader返回AppendEntries RPC失败，然后领导人会将nextIndex递减，然后进行重试，直到成功为止。之后的逻辑就比较简单，Follower将nextIndex之前的日志全部保留，之后的全部删除，然后将Leader的nextIndex之后的日志全部同步过来。

上面只是讲述了方法，下面举个例子，加深一下理解，还是以上面的图为例。Leader的nextlndex为11，向b发送AppendEntries RPC(6,10)，发现b没有，继续发送(6,9)(6,8) (5,7) (5,6) (4,5)，最后发送(4,4)才找到，所以对于b，nextlndex=4之后的日志全部删除，然后将Leader的nextlndex=4的日志全部追加过来。

使用Raft构造复制状态机RSM(replicated state machine)

​这里raft就像一个library应用包。假设我们通过raft协议构造了一个由3台机器组成的K/V存储系统。

系统正常工作时，大致流程如下：

• Client向3台机器中作为leader的机器发查询请求
• leader机器将接收到的请求记录到底层raft的顺序log中
• 当前leader的raft将顺序log中尾部新增的log记录通过网络同步到其他2台机器
• 其他两台K/V机器的raft成功追加log记录到自己的顺序log中后，回应leader一个ACK
• leader的raft得知其他机器成功将log存储到各自的storage后，将log操作反映给自己的K/V应用
• K/V应用实际进行K/V查询，并且将结果响应给Client

系统出现异常时，发生如下事件：

• Client向leader请求
• leader向其他2台机器同步log并且获得ACK
• leader准备响应时突然宕机，无法响应Client
• 其他2台机器重新选举出其中1台作为新的leader
• Client请求超时或失败，重新发起请求，系统内部failover故障转移，所以这次Client请求到的是新leader
• 新leader同样记录log并且同步log到另一台机器获取到ACK
• 新leader响应Client
  ​

这里可以想到的是，剩下存活的两台机器的log中会有重复请求，而我们需要能够检测(detect)出这些重复请求。

​ 上面就是用Raft实现复制状态机的一种普遍风格/做法。

问题：访问leader的client数量通常是多少？

回答：我想你的疑问是系统只有1个leader的话，那能承受多少请求量。实际上，具体的系统设计还会采用shard将数据分片到多个raft实例上，每个shard可以再有各自的leader，这样就可以平均请求的负载到其他机器上了。

问题：旧leader宕机后，client怎么知道要和新leader通信？

回答：client中有系统中所有服务器的访问列表，这里举例中有3个服务器。当其中一台请求失败时，client会重新随机请求3台中的1台，直到请求成功。

Raft概述

​ 这里我们重新概述一下Raft流程。首先这里我们用3台Raft机器，其中一台为leader，另外两台为follower。leader和follower都在storage维护着log，所有K/V的put/get操作都会被记录到log中。

• Client请求leader，假设是get请求
• leader将get操作记录到自己的log尾部
• leader将新的log条目发送给其他2个follower
• 此时follower1成功将log条目追加到自己本地的log中，回应leader一个ack
• 此时leader和follower1共2台机器成功追加log，达到majority，于是leader可以进行commit，将操作移交给上层的kv服务。（这里即使宕机了一台，之后重新选举，包含最后操作的服务器将当选成为新的leader，比如原leader或follower1将当选，所以服务能继续正常提供）
• follower2由于网络问题，此时才回应leader一个ack。从follower角度其并不知道leader已经commit了操作，它只知道leader向自己同步了log并且需要回应ack。
• 由于leader进行了commit，leader的上层kv会响应Client对应get请求的查询结果。
• 如果上面进行的是一个append操作，那么leader的raft记录log到本地后，leader同步log到其他follower后，如果leader进行了commit，follower也需要将log记录反馈给各自上层的k/v服务，使得append这个写操作生效。

问题：如果log从leader同步到其他follower时，leader宕机了，会怎么样？

回答：会重新发生选举，而拥有最新操作log的机器成为新leader后会将追加的log条目传递给其他follower，这样就保证这些机器都拥有最新的log了。

Raft的log用途

​ log的原因/用途：

1. 重传(retranmission)：leader向follower同步消息时，消息可能传递失败，所以需要log记录，方便重传
2. 顺序(order)：主要原因，我们需要被同步的操作，以相同的顺序出现在所有的replica上
   持久化(persistence)：持久化log数据，才能支持失败重传，重启后日志恢复等机制
3. 试探性操作(space tentative)：比如follower接收到来自leader的log后，并不知道哪些操作被commit了，可能等待一会直到明确操作被commit了才进行后续操作。我们需要一些空间来做这些试探性操作(tentative operations)，而log很合适。
   ​ 尽管中间有些时间点，可能有些机器的log是落后的。但是当一段时间没有新log产生时，最终这些机器的log会同步到完全相同的状态(logs identical on all servers)。并且因为这些log是有顺序的，意味着上层的kv服务最终也会达到相同的状态。

Raft的log格式

​ 在log中有很多个log entry。每个log entry被log index、leader term唯一标识。

​ 每个log entry含有以下信息：

command（接受到的指令、操作）
leader term（当前系统中leader的任期期限）
​ 从上面log entry的格式，可以引出两点信息：

elect leader：我们需要选举出特定任期的leader
ensue logs become indentical：确保最后所有机器的log能达到一致的状态

问题：没有提交(uncommit)的日志条目(log entries)会被覆盖吗？

回答：是的，可能被覆盖，详情后续会谈。

Raft选举(election)

​ 假设这里有3台机器，1台leader，2台follower，它们都处于term10。

某一时刻，leader和其他2follower产生了网络分区

2个follower重新进行选举，原因是它们错过了leader的心跳通信(heartbeats)，而follower维护的election timer超时了，表明需要重新选举。

当leader没有收到来自client的新消息时，leader也仍会定期发送heartbeat到其他所有followers，告知自己仍是leader。这也算一种append log，但是不会被实际记录到log中。在heartbeat中，leader会携带一些自己log状态的信息，比如当前log应该多长，最后一条log entry应该是什么样的，帮助其他followers同步到最新状态。

假设follower1的election timer超时更早，其将term自增，从term10变成term11，并且发出选举，先自己投自己一票，然后向原leader和follower2请求选票

follower2响应follwer1，投出赞成票，原leader由于网络分区问题没有响应

follower1成为新的leader

client将请求failover故障转移到新的leader上，即follower1，后续请求发送至follower1

​ 也许有人会问，如果leader在follower1成为新leader时，仍然有client请求到leader上，并且leader又重新恢复了和原follower1、原follower2的网络连接了，会不会导致系统出现两个leader，即脑裂问题？

​ 实际上不会出现脑裂(split-brain)问题。如下分析：

原leader接收到client的请求，尝试发log给原follwer1和原follower2

原follower1（新leader）收到log后，会拒绝追加log到本地log中，并回复原leader新的term11

原leader接收到term11后，对比自己的term10会意识到自己不再是leader，接下去要么直接成为follower，要么重新发起选举，但不会继续作为leader提供服务，不导致脑裂

client此时可能得到失败或拒绝服务等响应，然后重新向新leader(原follower1)发起请求

Raft-分裂选举问题(split vote)

​ 在Raft中规定每个term只能投票一次，而前面的原leader网络分区后，follower1和follower2可能产生分裂选举(split vote)的问题：

由于巧合，follower1和follower2的election timer几乎同一时刻到期，它们都将term由10改成11
follower1和follower2在term11都vote自己，然后向对方发起获取投票的请求
follower1和follower2因为都在term11投票过自己了，所以都会拒绝对方的拉票请求，这导致双方都成为不了majority，没有人成为新leader
也许有个选举超时时间节点，follower1和follower又继续将term11增加到12，然后重复上诉流程。如果此时没有人为介入操作，上面重复的term增加、vote自己、没人成为leader，超时后又进行新一轮election的过程可能一直重复下去
​ 为了避免陷入上面的选举死循环，通常election超时时间是随机的(election timeout is randomized)。

​ 论文中提到，它们设置election timer时，选择150ms到300ms之间的随机值。每次这些follower重制自身的election timeout时，会选择150ms～300ms之间的一个随机数，只有当计时器到点时，才会发起选举eleciton。这样上诉流程中总有一刻follower1或者follower2因为timer领先到点，最终成功vote自己且拉票让对方vote自己，达到majority条件，优胜成为leader。

Raft-选举超时(election timeout)

​ 选举超时的时间，应该设置成大概多少才合适？

略大于心跳时间(>= few heartbeats)

如果选举超时比心跳还短，那么系统将频繁发起选举，而选举期间系统对外呈现的是阻塞请求，不能正常响应client。因为election时很可能丢失同步的log，一直频繁地更新term，不接受旧leader的log（旧leader的term低于新term，同步log消息会被拒绝）

加入一些随机数(random value)

加入适当范围的随机数，能够避免无限循环下去的分裂选举(split vote)问题。random value越大，越能够减少进行split vote的次数，但random value越大，也意味着对于client来说，整个系统停止提供对外服务的时间越长（对外表现和宕机差不多，反正选举期间无法正常响应client的请求）

尽量短(short enough that down time is short)

因为选举期间，对外client表现上如同宕机一般，无法正常响应请求，所以我们希望eleciton timeout能够尽量短

​ Raft论文进行了大量实验，以得到250ms～300ms这个在它们系统中的合理值作为eleciton timeout。

Raft-vote需记录到稳定storage

​ 这里提一个选举中的细节问题。假设还是leader宕机，follower1和follower2中的follower1发起选举。follower1会先vote自己，然后发起拉票请求希望follower2投票自己。

​ 这里follower1应该用一个稳定的storage记录自己的vote历史记录，有人知道为什么吗？原因是避免重复vote。假设follower1在vote自己后宕机一小段时间后恢复，我们需要避免follower1又vote自己一次，不然follower1由于vote过自己两次，直接就可以无视其他follower的投票认为自己成为了leader。

​ 所以，为了保证每个term，每个机器只会进行一次vote行为，以保证最后只会产生一个leader，每个参选者都需要用稳定的storage记录自己的vote行为。

问题：这里需要记录vote之前当前机器自身是follower、leader或者candidate吗？

回答：假设机器宕机后恢复，且仍然在选举，它可以在选举结束后根据vote的结果知道自己是leader还是follower。（注意，vote情况记录在稳定的storage中，所以宕机恢复后也能继续选举流程。大不了就是选举作废，term增加又进行新一轮选举）
