数字电路静态时序分析基础

来源：IC创新学院 方便自己查看

时序分析

1.STA基本概念

1.1 Prime Time

pt_shell 推荐初学者去咸鱼购买含有PT、DC、ICC2等EDA工具的虚拟机，省去安装破解的麻烦

1.2 基本概念

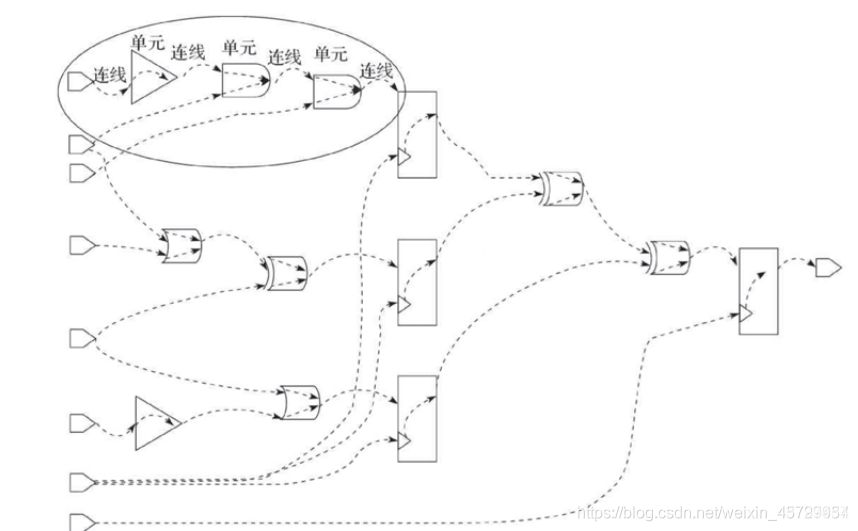

时序弧
在这里插入图片描述

1.2.1 cell delay

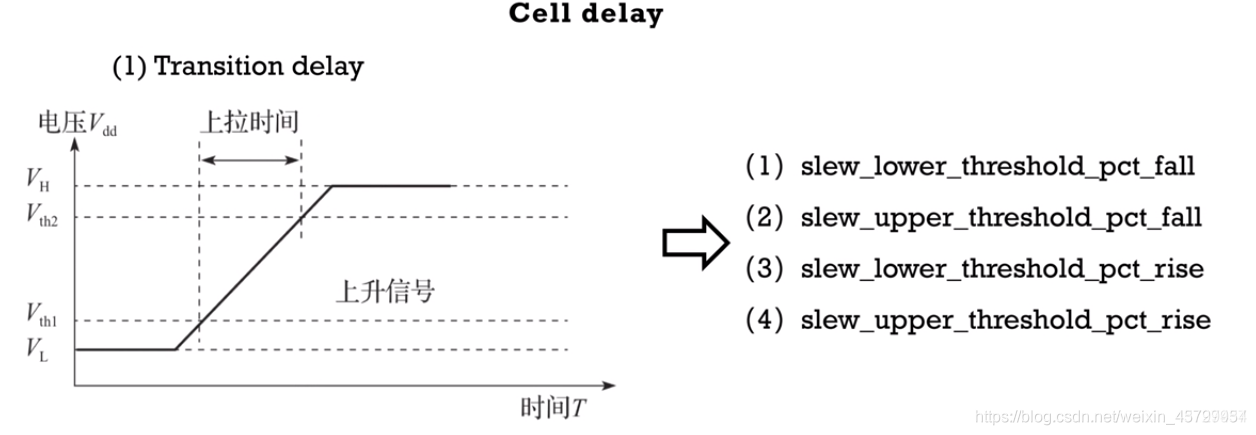

  • Transition delay ：翻转延迟，0-1翻转，1-0翻转
  • 在这里插入图片描述

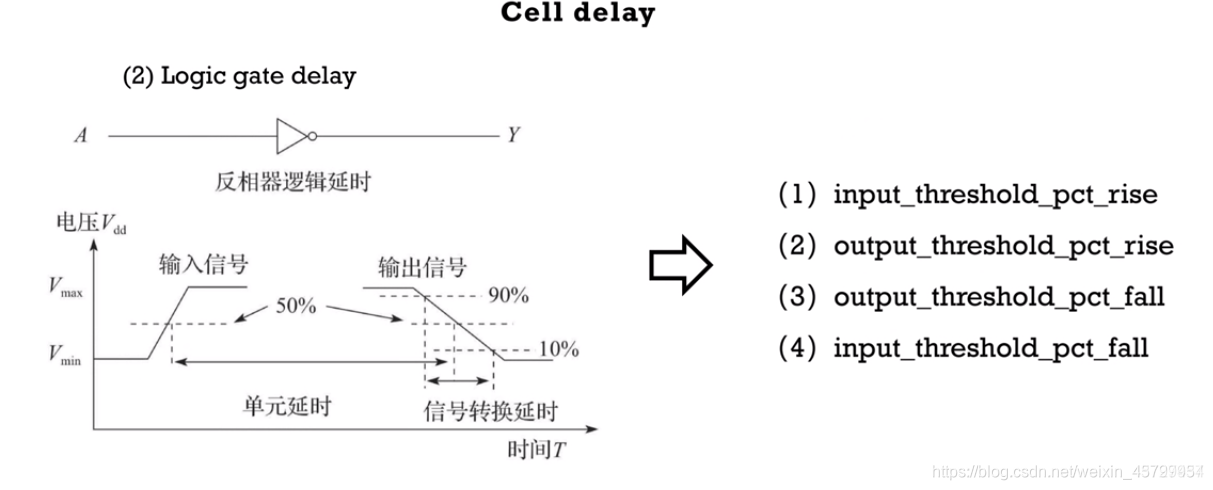

  • Logic gate delay： 逻辑的延时是指的是cell由输入端口都输出端口的延迟。
    在这里插入图片描述
  • setup time: 时钟上升沿之前数据要稳定的时间，
  • 约束需要最大延时
