本文详细记录了HICA学习过程中关于STP生成树选举的实验过程。通过华为交换机命令行展示了如何更改交换机优先级、查看根桥信息以及根端口和指定端口的选举规则。实验揭示了在选举过程中，优先级、MAC地址、开销和端口ID等关键因素的作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

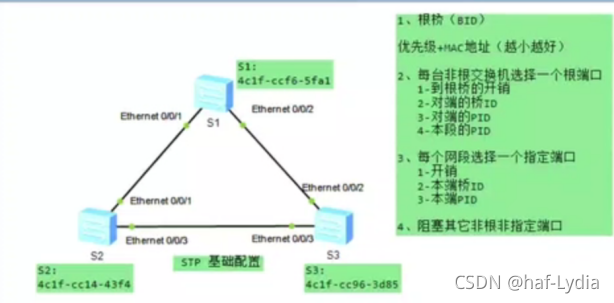

生成树选举实验在这里插入图片描述
[huawei]display bridge mac-address 展示这个交换机的MAC地址
[huawei]stp priority 4096更改这个交换机的优先级，设置根桥
[huawei]display stp 展示本交换机和本实验的根桥具体消息
生成树选举实验中不需要设置备选根桥，因为一旦这个根桥消失之后，就会自动进行选举

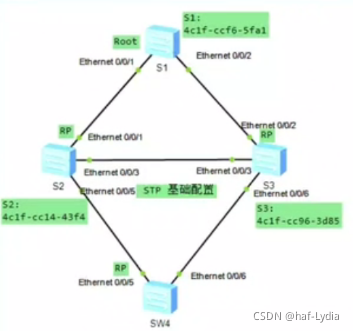

根端口选举
当交换机有端口和根桥直接相连的话，这个端口就是跟端口，因为这样的端口到根桥的开销最小

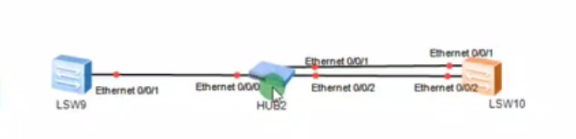

如果根据到根桥的开销不能选出来根端口，就看对端的桥ID，也就是看对端交换机的优先级+MAC地址，越小的越好在这里插入图片描述

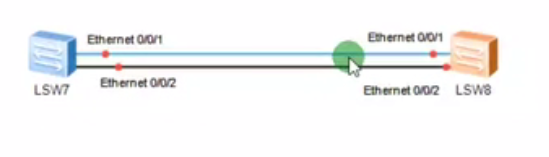

如果对端的交换机的桥ID也无法进行选取的话，也就是对端的交换机是同一个交换机，就看对端交换机的PID，端口ID
开销相同，两个接口到根桥的开销都一样
连接同一台交换机，对端桥ID也是相同的
看对端的PID，先看对端端口的优先级，再看端口号
[huawei]display stp
有一个interface具体消息，端口也有优先级，默认为128；端口ID是端口优先级+端口号
更改端口的优先级：
[huawei-ethernet0/0/1]stp port priority 32 在这里插入图片描述
