STM32F103 外部中断（EXTI）介绍以及代码

STM32 外部中断/事件控制器由19个产生事件/中断要求的边沿检测器组成。每个输入线可以独立地配置输入类型(脉冲或挂起)和对应的触发事件(上升沿或下降沿或者双边沿都触发)。每个输入线都可以被独立的屏蔽。挂起寄存器保持着状态线的中断要求。

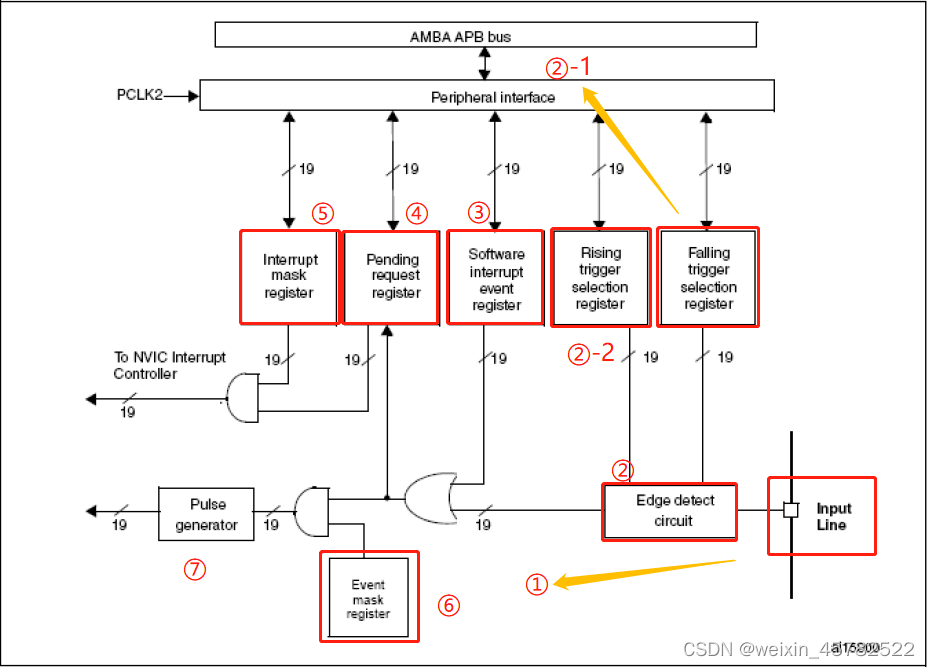

对以上序号进行说明：

①InputLine：外部信号输入线，总共有 19 个来源，分别是 GPIO0~15（总共 16 个），正好连接到 EXTI0~15，EXTI16 连接到 PVD 输出，EXTI17 连接到 RTC 闹钟事件，EXTI18 连接到 USB，所以 /19 代表 19 个通道

②Edge Detect ：边缘检测，可以是上升沿触发，也可以是下降沿触发，还可以是上升沿和下降沿都可以分别触发，对应图中 ②-1 和 ②-2

③Software interrupt event register：软件中断事件寄存器

④Pending request register：挂起寄存器

⑤interrupt mask register：中断屏蔽寄存器

整个外部中断的流程是这样的

1、选择外部信号输入线

2、信号选择以什么方式来触发，可以是上升沿或下降沿等

3、信号经过或门到 Pending request register，如果发生了触发，该寄存器的 PRx 位将置 1

4、最后，整个信号和中断屏蔽寄存器经过与门到 NVIC，这要求中断屏蔽寄存器必须置 1

如果用 GPIO 作为外部中断，需要配置 AFIO，来选择是哪个端口，可以是 GPIOA/GPIOB/GPIOC/GPIOD/GPIOE/GPIOF/GPIOG,需要注意的是，对于同一个 Pin 脚，只能选择配置一个端口，例如我配置 Pin15 为 GPIO
