开发TSC2046触摸芯片驱动问题分析(触摸状态检测分析阶段)

背景

在为电阻触摸板的触摸芯片编写驱动代码时，按照阶段遇到如下问题：
1.在编写驱动的第一天遇到的问题是：
a)一旦初始化TSC2046整个程序都会卡住，不再向下运行（物理、模拟SPI都进行了测试）；
b)初始化成功后，无法响应点击，示波器测量电平一直为高电平；
c)可以正常响应点击后，点击多次后（每次点击都调用了测量函数），程序会死掉（查询方式和中断方式都进行了测试）；
2.第二天遇到的问题是：
a)使用查询方式正常响应触摸后，经过硬件确认，TSC2046的时钟引脚虚焊了，补焊之后，程序又开始死在初始化触摸芯片的地方，移开时钟引脚后，程序又恢复正常；
b)修改程序只读12位数据（该芯片支持8位和12位ADC测量）时，程序又开始死掉，错开时序后，点击屏幕左半区无测量值返回，点击右半区有测量值返回；
c)将测量数据显示在显示屏上，发现使用物理SPI和使用模拟的SPI采集到的数据差别很大，并且物理SPI接口采集到的测量值大多都是0；
d)经过对四个角的点击，获取测量值，发现触摸板的坐标原点在右上角；

触摸状态检测分析阶段

作为触摸芯片的TSC2046，具备两个主要功能，即触摸状态检测和触摸值测量。最简单的就是触摸状态检测功能，所谓的检测，实际上就是当有触摸时，触摸引脚的电平会变低，平时无触摸时该引脚上的电平为高电平。
我们就是根据这一特性进行状态检测的，

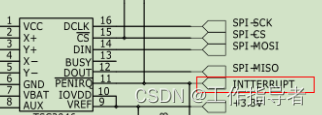

如图1所示是显示屏使用的TSC2046的引脚接线图，从图中可以看出，该引脚可以作为一个外部中断触发引脚，也可以通过查询方式进行状态检测。

一开始使用的是物理SPI驱动该芯片，但是在初始化时，程序就卡死了，但是在驱动TSC2046前，该SPI的数据已经使用示波器进行测量，波形都很正常。
和触摸芯片结合一起使用后，程序就死掉了，调试发现程序并没有死掉，只是一直在SPI的等
