振镜XY2-100协议 , GPIO模拟, 频率500KHZ, 刷新周期500us1次

简单易懂的XY2-100协议, 主控使用雅特力AT32F403A, 使用GPIO模拟协议发送. 频率约500Khz.

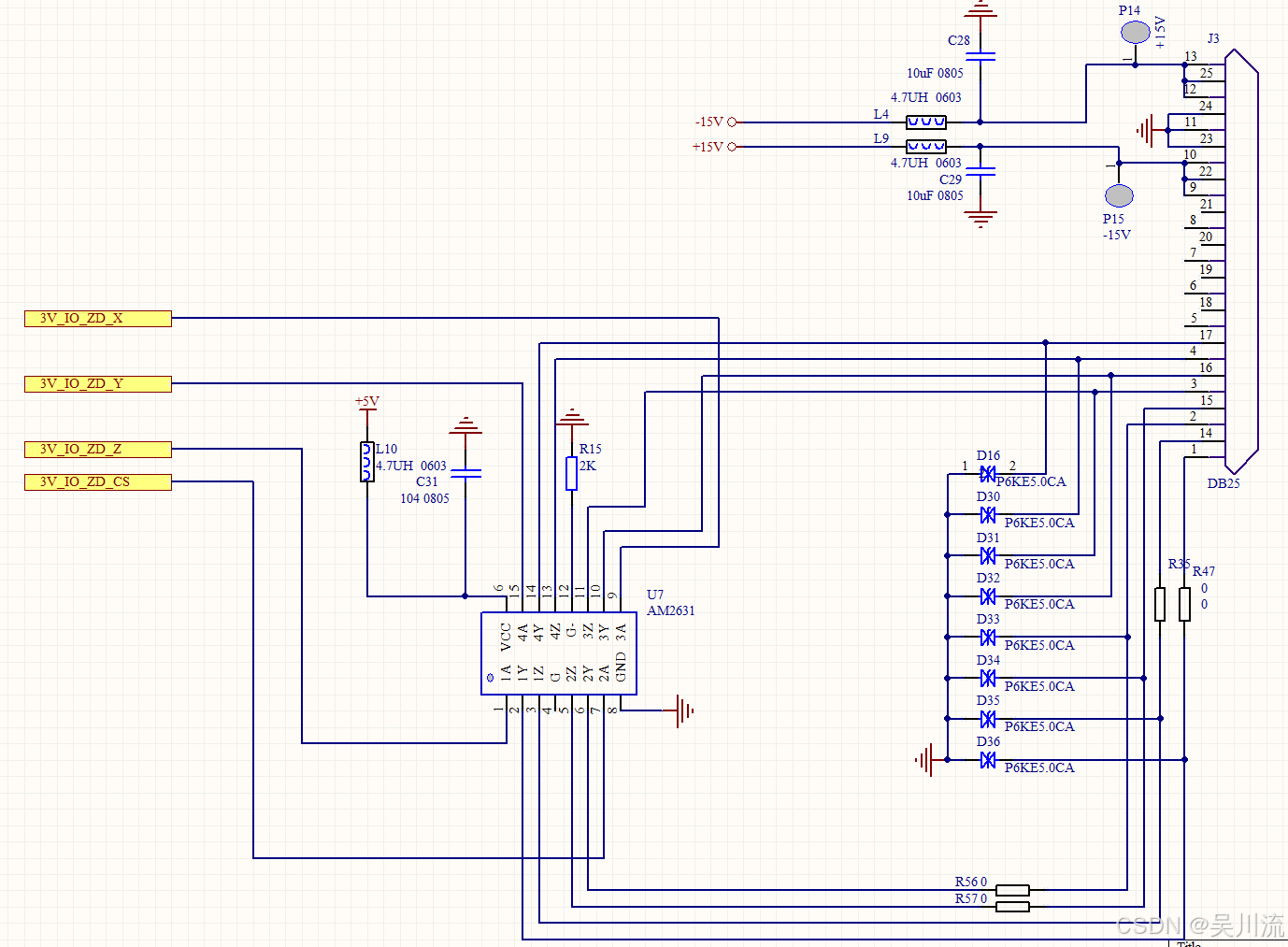

__IO uint16_t ZzXDat;
__IO uint16_t ZzYDat;
#define XY2_100_MASK   (0x80000)
void TaskDriveXY2100(void)
{
    uint32_t xDat_;
    uint32_t yDat_;
    uint32_t sync_ = 0xFFFFE;
    uint8_t i, xCnt_ = 0, yCnt_ = 0;
    //第一步赋值计算寄偶校验位
    xDat_ = ZzXDat;
    yDat_ = ZzYDat;
    for (i = 0; i < 16; i++)
    {
        if (xDat_ & 0x01)
            xCnt_++;
        if (yDat_ & 0x01)
            yCnt_++;
        xDat_ >>= 1;
        yDat_ >>= 1;
    }
    xCnt_ = (xCnt_ % 2);
    yCnt_ = (yCnt_ % 2);
    //第二步组装数据, 帧头固定'001'
    xDat_ = ZzXDat;
    yDat_ = ZzYDat;
    xDat_ <<= 1;
    yDat_ <<= 1;
    xDat_ |= (0x01 << 17);
    yDat_ |= (0x01 << 17);
    xDat_ |= (xCnt_ & 0x01);
    yDat_ |= (yCnt_ & 0x01);
    //第三步发送数据
    for (i = 0; i < 20; i++)
    {
        PESet(10);
        PEOut(9) = ((sync_ & XY2_100_MASK) >> 19);
        PEOut(11) = ((xDat_ & XY2_100_MASK) >> 19);
        PEOut(12) = ((yDat_ & XY2_100_MASK) >> 19);
        sys_nopLoop(22);
        __NOP();
		__NOP();
        sync_ <<= 1;
        xDat_ <<= 1;
        yDat_ <<= 1;
        PEReSet(10);
        sys_nopLoop(24);
    }
    //第四步空闲期间拉低电平便于下次发送
    PEReSet(9);
    PEReSet(10);
    PEReSet(11);
    PEReSet(12);
}
