探头比例校准和探头低频补偿您可分清？

用波形测量仪器看波形，精确测量结果和真实波形获取不仅取决于测量仪器本身性能，同样和打开测量大门的探头也是息息相关。那探头比例校准和探头低频补偿扮演怎么的角色，功能又是怎么实现呢？本文以致远电子ZDL6000示波记录仪举例说明。

1.功能对比

探头比例校准：修正探头比例，提高探头测量的精度，实现测试测量准确性。
探头低频补偿：纠正波形失真，测量前调节补偿电容，实现测量信号保真度。

2.操作步骤

探头比例校准

• （1）当100M卡存在时，选中显示界面任务条中探头接入的信号通道；
• （2）选中探头比例选项，点击“未校准”，等待校准完成；
• （3）真实校准系数=探头比例×校准系数

探头低频补偿

• （1）将探头BNC母头连接到示波记录仪的BNC输入通道中，探钩接到示波记录仪器前面板的“探头补偿端”。

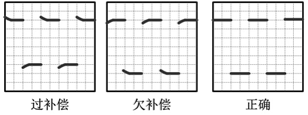

• （2）先使用【Auto Setup】一键捕获粗调，在通过水平或垂直相关旋钮微调。若出现过补偿和欠补偿现象则需要进行探头的低频补偿调节。
• （3）可以用手或者一字起子旋转调节低频补偿调节孔。

3.达到效果

探头比例校准

• 探头校准状态：已校准
• 校准后探头比例：1×9.9812

探头低频补偿

• 探头低频补偿后，平坦方波
