实训七 IPV6综合训练，6to4 GRE隧道

项目内容：

这是一个简单的网络拓扑，R1模拟互联网路由器，R2和R3是公司二个分部的出口路由器。其中，互联网是IPv4网络，公司网络是IPv6网络。为了使得二个分部能够通信，要求在R2和R3之间配置6to4隧道。（SW1为三层交换机，SW2为二层交换机）

配置要求：

1）公网的配置用静态路由（尽可能使用默认路由）

2）各分支机构内部使用rip协议。

3）vlan的配置只需要把使用的端口划分到相应的vlan，根据需要配置vlanif接口。

4）分支机构内部三层设备之间通信使用链路单播地址（含隧道接口）

实训结果：

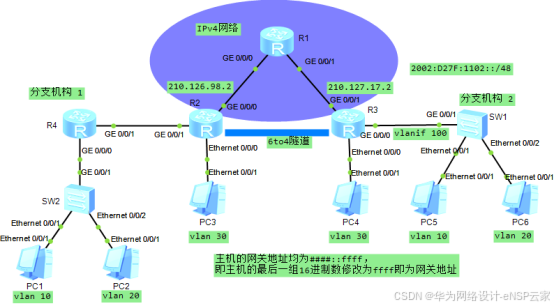

在华为模拟器上创建的网络拓扑图：

要求：

1. 给出每台设备的配置命令序列，并加上注释。

sysname sw2 // 设置设备名称为 sw2

vlan batch 10 20 // 批量创建 VLAN 10 和 VLAN 20

interface Ethernet0/0/1 // 进入接口 Ethernet0/0/1

 port link-type access // 配置端口为接入端口

 port default vlan 10 // 配置该端口的默认 VLAN 为 10

interface Ethernet0/0/2 // 进入接口 Ethernet0/0/2

 port link-type access // 配置端口为接入端口

 port default vlan 20 // 配置该端口的默认 VLAN 为 20

interface GigabitEthernet0/0/1 // 进入接口 GigabitEthernet0/0/1

 port link-type trunk // 配置端口为干道端口

 port trunk allow-pass vlan 10 20 // 配置允许通过 VLAN 10 和 VLAN 20 的流量

Ar4

 sysname R4

#

ipv6 开启ipv6

#

ripng 1 开启ripng

#

配置ipv6的单臂路由

interface GigabitEthernet0/0/0.10 // 进入 GigabitEthernet0/0/0.10 接口

 dot1q termination vid 10 // 配置该子接口的 802.1Q VLAN ID 为 10

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E101:10::254/64 // 配置 IPv6 地址 2002:D25F:E101:10::254，前缀为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

 arp broadcast enable // 启用 ARP 广播

interface GigabitEthernet0/0/0.20 // 进入 GigabitEthernet0/0/0.20 接口

 dot1q termination vid 20 // 配置该子接口的 802.1Q VLAN ID 为 20

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E101:20::254/64 // 配置 IPv6 地址 2002:D25F:E101:20::254，前缀为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

 arp broadcast enable // 启用 ARP 广播

#

interface GigabitEthernet0/0/1

 ipv6 enable

 ipv6 address 2002:D25F:E101::1/48

 ripng 1 enable

Ar2

 sysname R2

#

ipv6 // 启用 IPv6 协议

vlan batch 30 // 创建 VLAN 30

interface Ethernet0/0/0 // 进入 Ethernet0/0/0 接口

 port link-type access // 配置端口为访问模式

 port default vlan 30 // 配置该端口的默认 VLAN 为 30

interface Vlanif30 // 进入 VLANif30 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E101:30::254/64 // 配置 IPv6 地址 2002:D25F:E101:30::254，前缀长度为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1



interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口

 ip address 210.94.66.2 255.255.255.0 // 配置 IPv4 地址 210.94.66.2，子网掩码为 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 210.94.66.1 // 配置静态 IPv4 默认路由，下一跳为 210.94.66.1

interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E101::2/48 // 配置 IPv6 地址 2002:D25F:E101::2，前缀长度为 /48

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

interface Tunnel0/0/0 // 进入 Tunnel0/0/0 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2001::1/64 // 配置 IPv6 地址 2001::1，前缀长度为 /64

 tunnel-protocol gre // 配置 GRE 隧道协议

 source 210.94.66.2 // 配置隧道源 IP 地址为 210.94.66.2

 destination 210.95.225.2 // 配置隧道目标 IP 地址为 210.95.225.2

ripng 1 // 启用 RIPng 路由协议，进程号为 1

 import-route static // 导入静态路由

ipv6 route-static 2002:D25F:E102:10:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E102:10::，使用隧道接口 Tunnel0/0/0

ipv6 route-static 2002:D25F:E102:20:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E102:20::，使用隧道接口 Tunnel0/0/0

ipv6 route-static 2002:D25F:E102:30:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E102:30::，使用隧道接口 Tunnel0/0/0

Ar1

 sysname R1

interface GigabitEthernet0/0/0

 ip address 210.94.66.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 210.95.225.1 255.255.255.0

Ar3

 sysname R3

#

ipv6 // 启用 IPv6 协议

#

vlan batch 30 // 创建 VLAN 30

#

interface Ethernet0/0/0 // 进入 Ethernet0/0/0 接口

 port link-type access // 配置端口为访问模式

 port default vlan 30 // 配置该端口的默认 VLAN 为 30

#

interface Vlanif30 // 进入 VLANif30 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E102:30::254/64 // 配置 IPv6 地址 2002:D25F:E102:30::254，前缀长度为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

#

interface GigabitEthernet0/0/0 // 进入 GigabitEthernet0/0/0 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E102::1/48 // 配置 IPv6 地址 2002:D25F:E102::1，前缀长度为 /48

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

#

interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口

 ip address 210.95.225.2 255.255.255.0 // 配置 IPv4 地址 210.95.225.2，子网掩码为 255.255.255.0

#

ip route-static 0.0.0.0 0.0.0.0 210.95.225.1 // 配置静态 IPv4 默认路由，下一跳为 210.95.225.1

#

interface Tunnel0/0/0 // 进入 Tunnel0/0/0 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2001::2/64 // 配置 IPv6 地址 2001::2，前缀长度为 /64

 tunnel-protocol gre // 配置 GRE 隧道协议

 source 210.95.225.2 // 配置隧道源 IP 地址为 210.95.225.2

 destination 210.94.66.2 // 配置隧道目标 IP 地址为 210.94.66.2

#

ripng 1 // 启用 RIPng 路由协议，进程号为 1

 import-route static // 导入静态路由

#

ipv6 route-static 2002:D25F:E101:10:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E101:10::，使用隧道接口 Tunnel0/0/0

ipv6 route-static 2002:D25F:E101:20:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E101:20::，使用隧道接口 Tunnel0/0/0

ipv6 route-static 2002:D25F:E101:30:: 64 Tunnel0/0/0 // 配置静态 IPv6 路由到 2002:D25F:E101:30::，使用隧道接口 Tunnel0/0/0

Sw1

sysname sw1

#

ipv6 // 启用 IPv6 协议

#

vlan batch 10 20 100 // 创建 VLAN 10、VLAN 20 和 VLAN 100

#

interface Ethernet0/0/1 // 进入 Ethernet0/0/1 接口

 port link-type access // 配置端口为访问模式

 port default vlan 10 // 设置该端口的默认 VLAN 为 10

#

interface Ethernet0/0/2 // 进入 Ethernet0/0/2 接口

 port link-type access // 配置端口为访问模式

 port default vlan 20 // 设置该端口的默认 VLAN 为 20

#

interface GigabitEthernet0/0/1 // 进入 GigabitEthernet0/0/1 接口

 port link-type access // 配置端口为访问模式

 port default vlan 100 // 设置该端口的默认 VLAN 为 100

#

interface Vlanif10 // 进入 VLANif10 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E102:10::254/64 // 配置 IPv6 地址 2002:D25F:E102:10::254，前缀长度为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

#

interface Vlanif20 // 进入 VLANif20 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E102:20::1/64 // 配置 IPv6 地址 2002:D25F:E102:20::1，前缀长度为 /64

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

#

interface Vlanif100 // 进入 VLANif100 接口

 ipv6 enable // 启用 IPv6

 ipv6 address 2002:D25F:E102::2/48 // 配置 IPv6 地址 2002:D25F:E102::2，前缀长度为 /48

 ripng 1 enable // 启用 RIPng 路由协议，进程号为 1

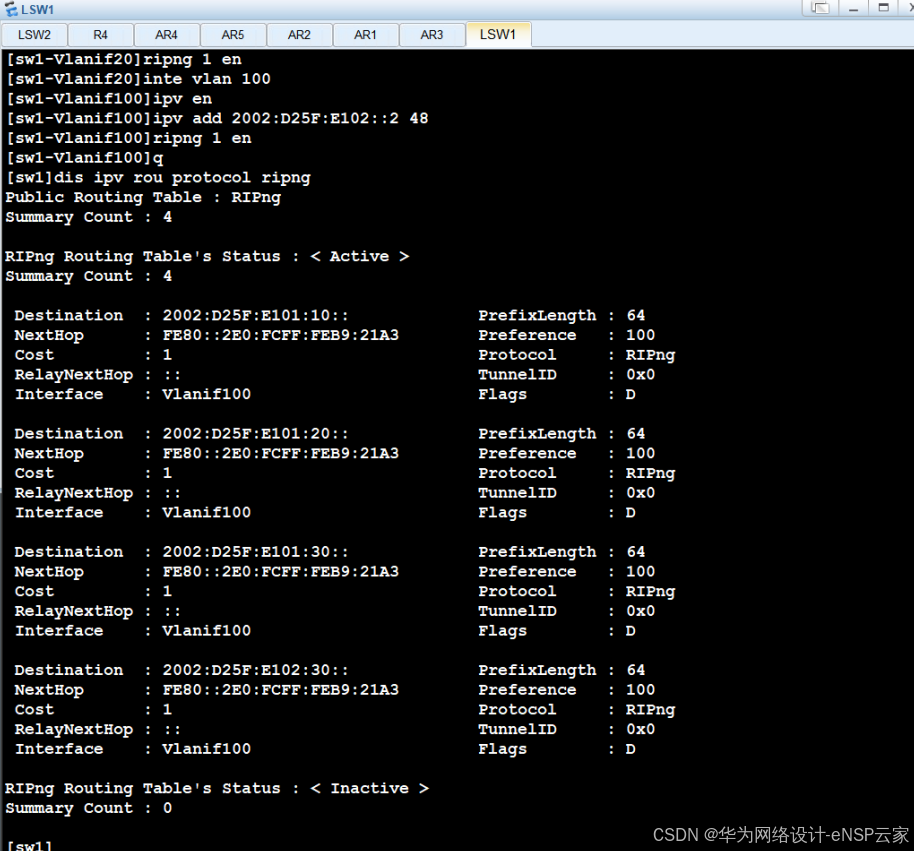

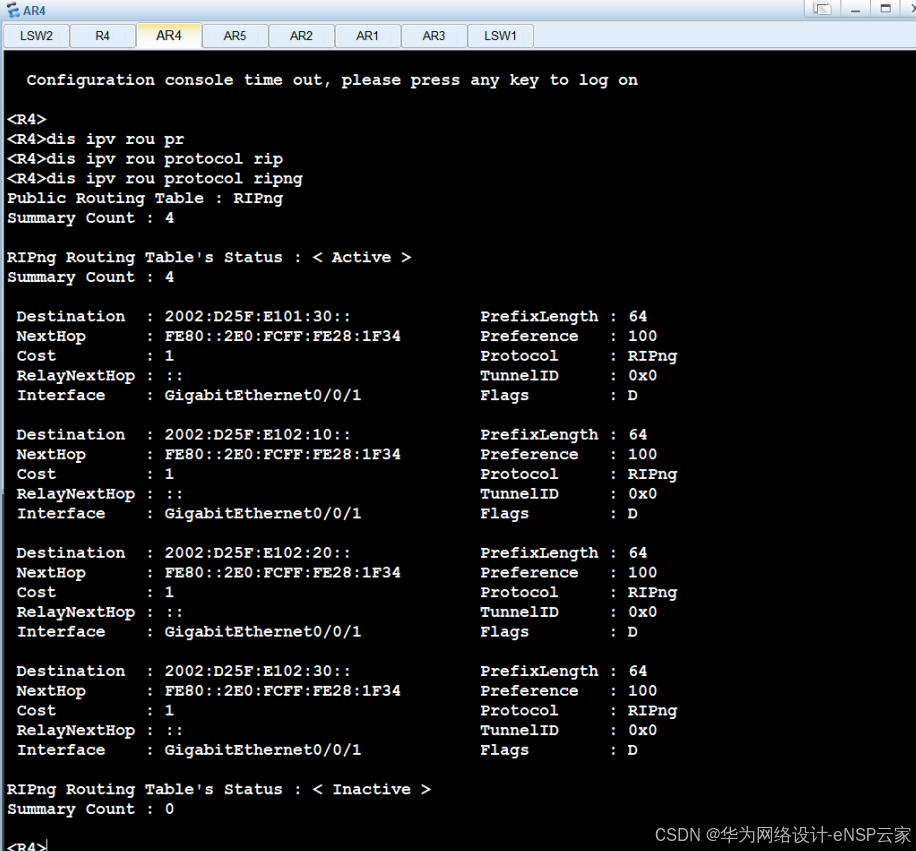

在sw1和r4上显示ripng的路由表（2个截图）

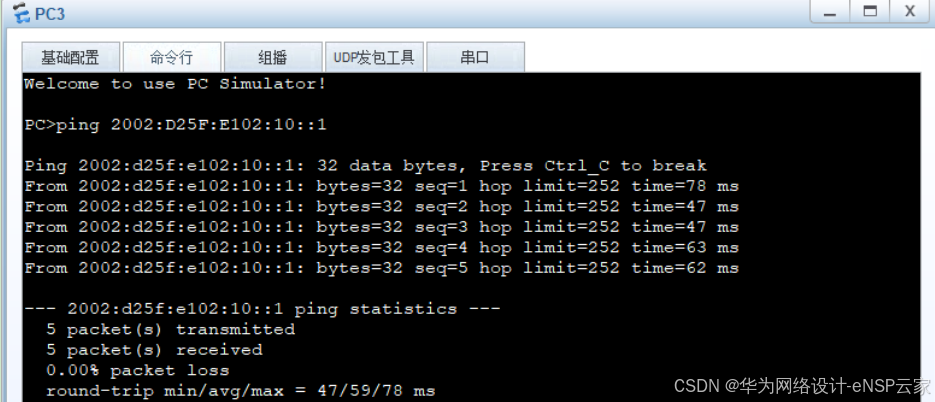

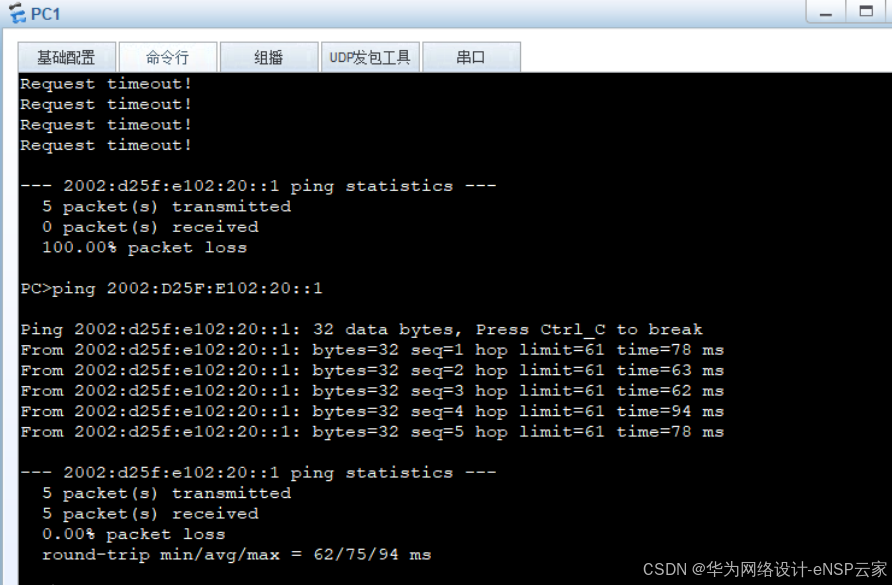

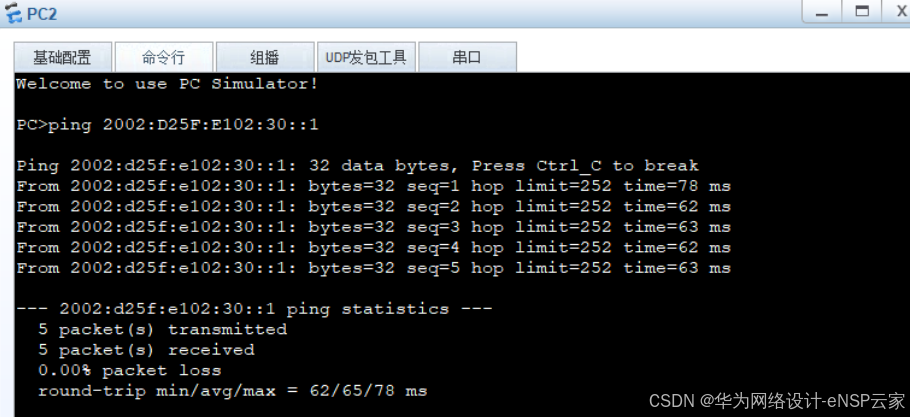

主机间连通性测试截图PC1-PC6, PC2-PC4, PC3-PC5
