下一代互联网实验:IPv6静态路由和路由汇总 IPv6 to IPv4 隧道 IPv6 NAT-PT 配置



目录

实验一  IPv6静态路由和路由汇总

实验二 IPv6 to IPv4 隧道

实验三 IPv6 NAT-PT 配置






实验一  IPv6静态路由和路由汇总

  • 实验目的

1、掌握基本的 IPv6 地址的配置方法

2、掌握基于 IPv6 的静态路由及路由汇总配置方法

  • 实验内容

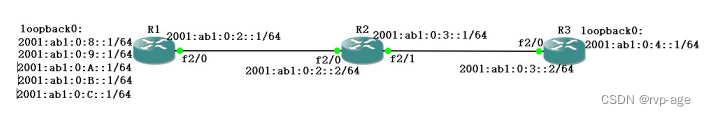

4f4051dc352044a08945f4237006d68b.png针对下图实验拓扑,完成 IPv6 地址和静态路由配置、路由汇总配置

  • 实验步骤
  1. 配置三台路由器的 IPv6 地址

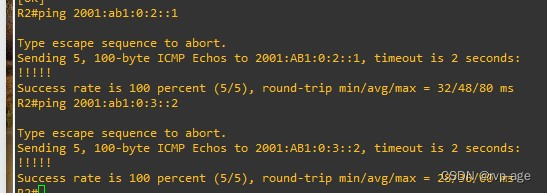

  2. 在 R2 路由器上使用 ping 测试与 R1、R3 之间的互通性:


3.查看 R1 的路由表:

4.在所有路由器上配置到其它非直连网络的静态路由

查看 R2 和 R3 路由表,确认静态路由配置

在 R3 上测试静态路由有效性:








实验二 IPv6 to IPv4 隧道

  • 实验目的

1、理解 6to4 GRE 隧道的原理和作用

2、掌握 6to4 的 GRE 隧道配置方法

  • 实验内容

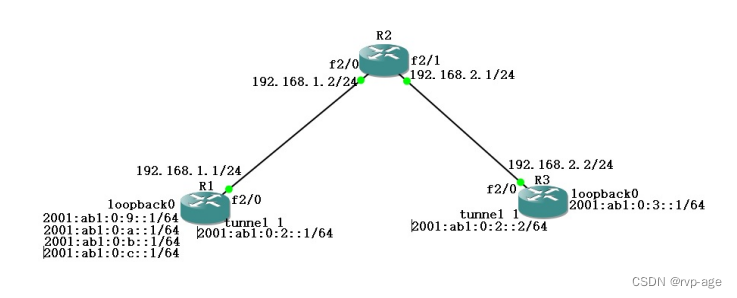

ee261deb222648f5824e856ddd13c3ee.png针对下图实验拓扑,完成 6to4 GRE 隧道的配置。路由器 R1 和 R3 所处 IPv6 网络,需要通过 R1R2 间及 R2R3 间的 IPv4 网络,拟通过 tunnel 隧道来实现。

  • 实验步骤

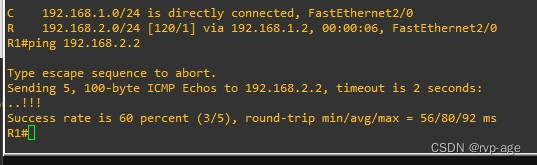

  1. 配置各路由器的 IPv4 及 IPv6 地址,使用 ping 命令测试 IPv4 网络的互通性。    为 IPv4 网络配置动态路由协议,保证 IPv4 网络的可路由性
  2. 在 R1 上使用 ping 测试到 R3 路由器的接口。




  1. 在 R1 上配置 GRE 隧道,用于解决 IPv6 网络相互访问的需求。

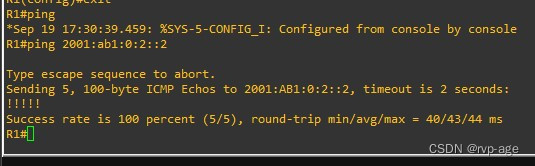

  2. 在 R1 或 R3 上使用 ping 命令测试隧道配置。

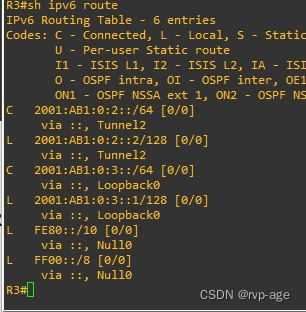

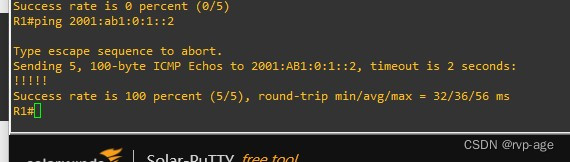

  1. 查看 R3 路由表




  1. 根据 R1 和 R3 路由表显示,配置静态路由

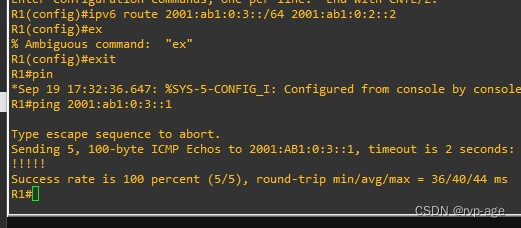

  2. 在 R1 或 R3 上使用 ping 命令,测试两端的 IPv6 网络是否可以正常访问






实验三 IPv6 NAT-PT 配置

  • 实验目的

1、理解 IPv6 与 IPv4 静态网络地址转换的原理和作用

2、掌握 IPv6 与 IPv4 间 NAT-PT 配置方法

  • 实验内容

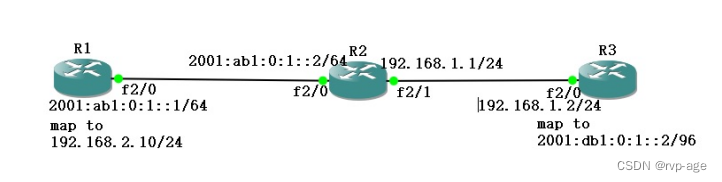

efa5310affd647fd9abc236e8ce35274.png针对下图实验拓扑,完成 NAT-PT 配置。路由器 R1 的 IPv6 地址映射为      IPv4 地址,路由器 R3 的 IPv4 地址映射为 IPv6 地址。要求在路由器 R2 上配置 NAT-PT 进行 v4tov6 和 v6tov4 的地址转换。



  • 实验步骤
  1. 配置各路由器的 IPv4 和 IPv6 地址,使用 ping 命令测试其连通性。

2、在 R1 和 R3 上配置静态路由,主要目的是描述到未知网络需要将数据包发送 到 NAT-PT 设备进行 v6v4 地址转换。

3、在 R2 上配置 NAT-PT 进行 v4tov6 和 v6tov4 的地址转换

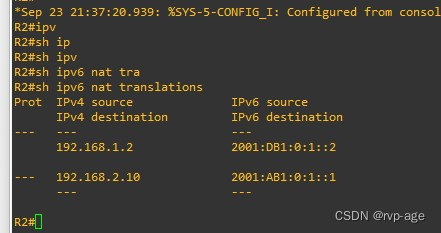

4、查看 R2 的地址转换表

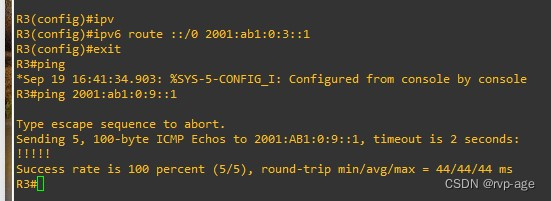

5、在 R1 和 R3 上使用 ping 命令,测试地址是否转换

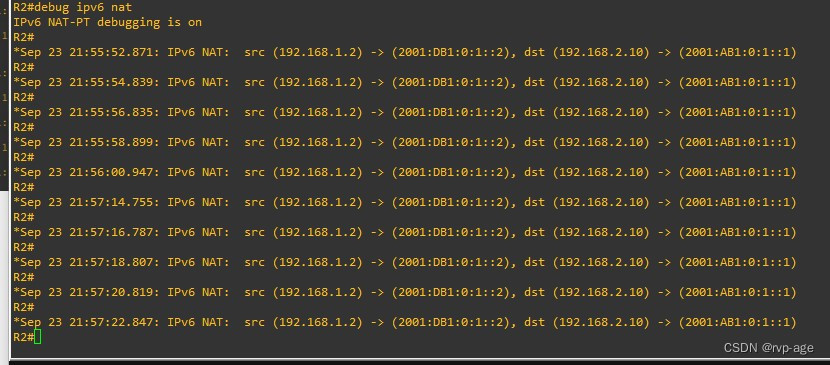

11f1cf4e4754424f99035965409d0163.jpeg6、在 R2 上使用 debug 命令查看地址转换过程:
