OpenCV图像位操作

与、或、非、异或 ，利用Mask操作

• 与：bitwise_and
• 或：bitwise_or
• 非：bitwise_not
• 异或：bitwise_xor

#include<opencv2/opencv.hpp>
#include<iostream>

using namespace cv;
using namespace std;

int main(int argc, char** argv) {
	Mat src = imread("D:/VC2017_WORKSPACE/Images/dog.jpg");
	if (src.empty()) {
		printf("could not find image file");
		return -1;
	}

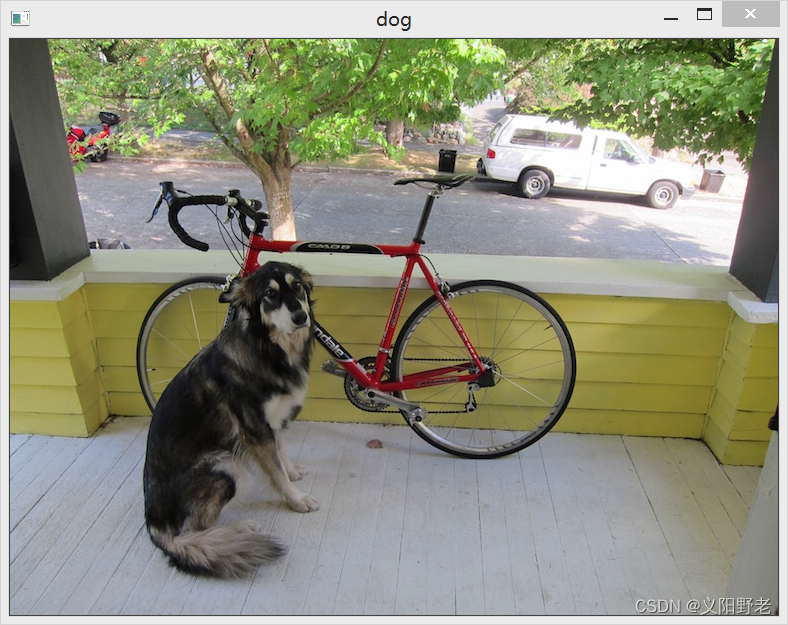

	imshow("dog", src);
	//【非】图像取反，利用mask
	Mat dst1;
	Mat mask = Mat::zeros(src.size(), CV_8UC1);
	int w = src.cols / 2;
	int h = src.rows / 2;
	for (int row = 0; row < w; row++) {
		for (int col = 0; col < h; col++) {
			mask.at<uchar>(row, col) = 255;//对mask指定区域遍历，并赋值为255
		}
	}
	imshow("mask", mask);
	bitwise_not(src, dst1, mask);//第三个参数为mask对象
	imshow("图像取反", dst1);

	//【与】
	Mat dst2;
	bitwise_and(src, src, dst2, mask);
	imshow("与", dst2);

	//【或】
	Mat dst3;
	bitwise_or(src, src, dst3, mask);
	imshow("或", dst3);

	//【异或】
	Mat dst4;
	bitwise_xor(src, src, dst4, mask);
	imshow("异或", dst4);

	waitKey(0);
	destroyAllWindows();
	return 0;
}

运行结果：

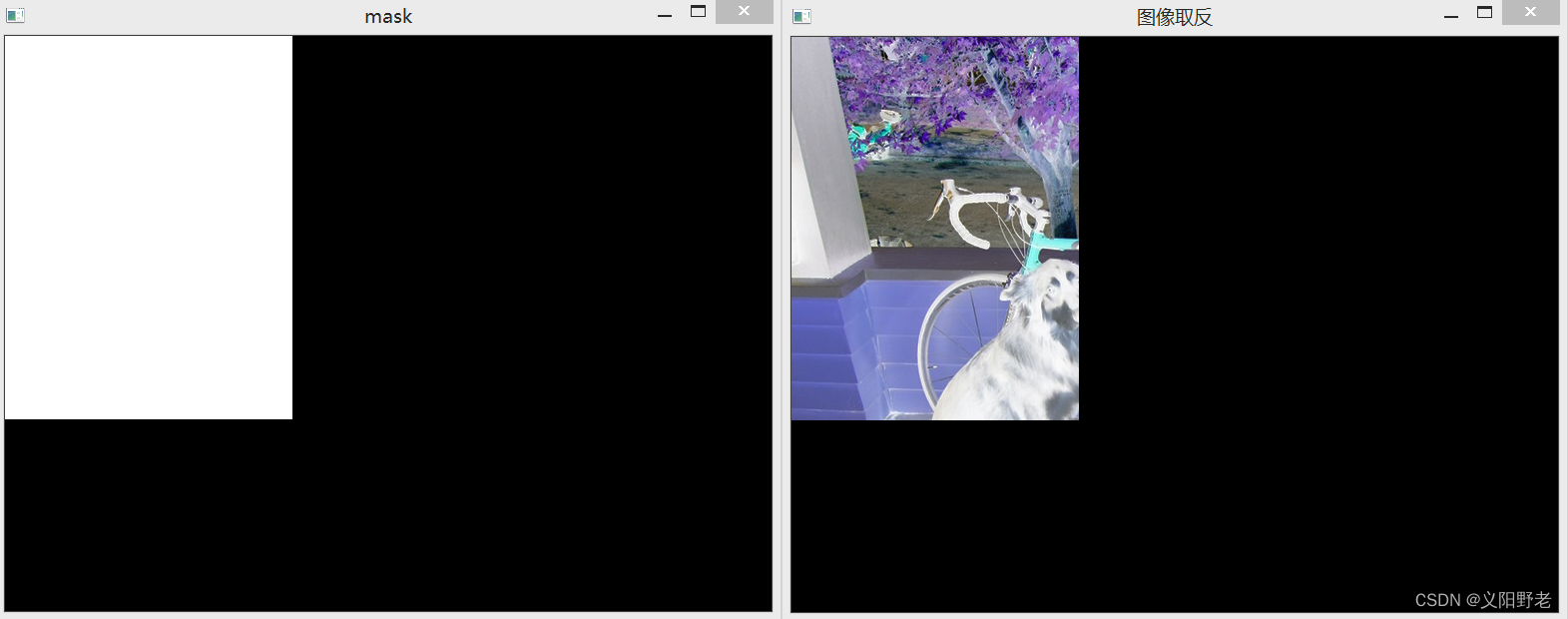

只有mask白色区域会有效果

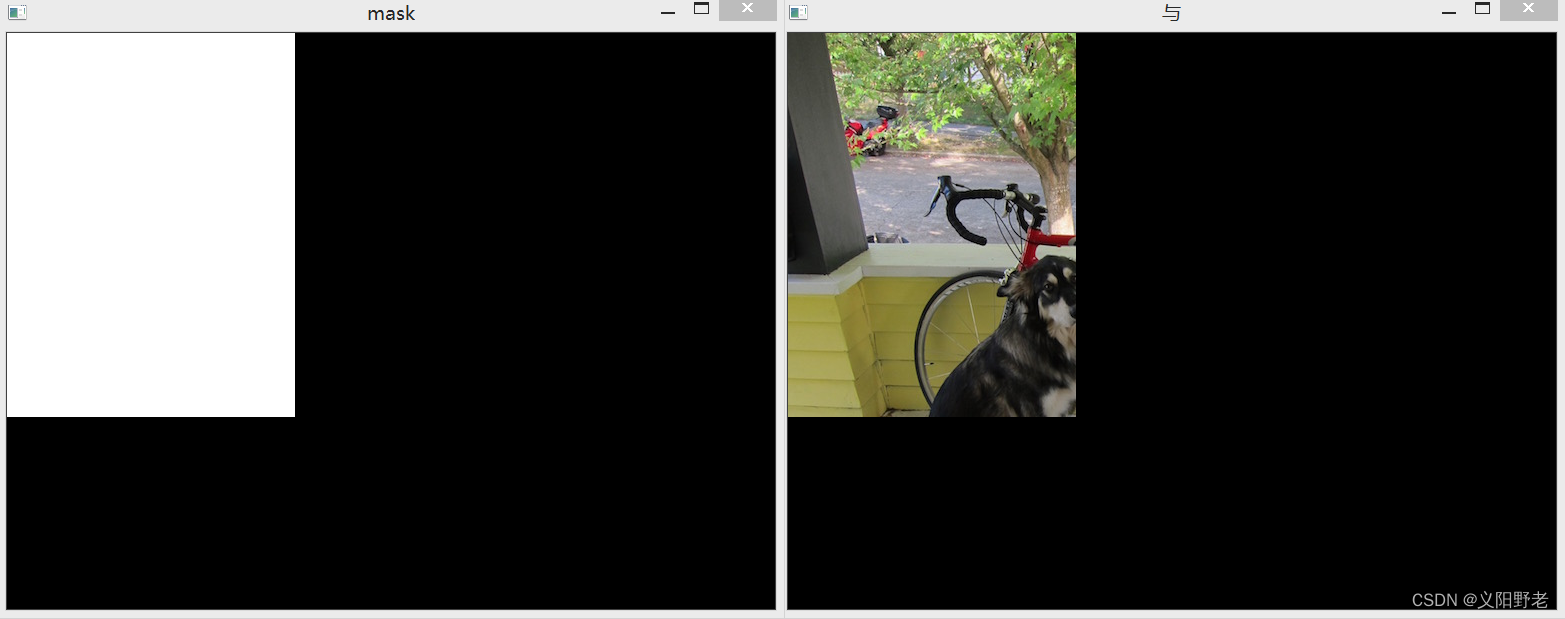

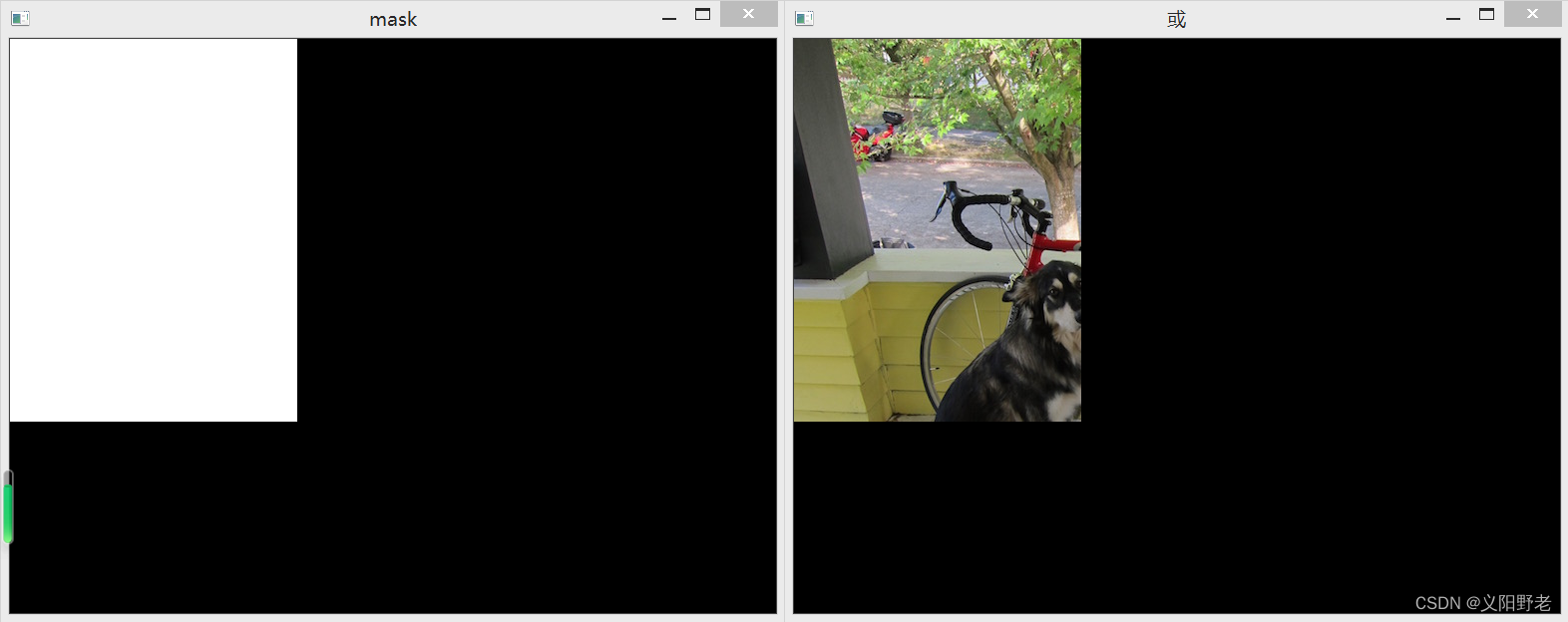

因为选用了两幅相同的src，所以与和或的效果还是原图的效果

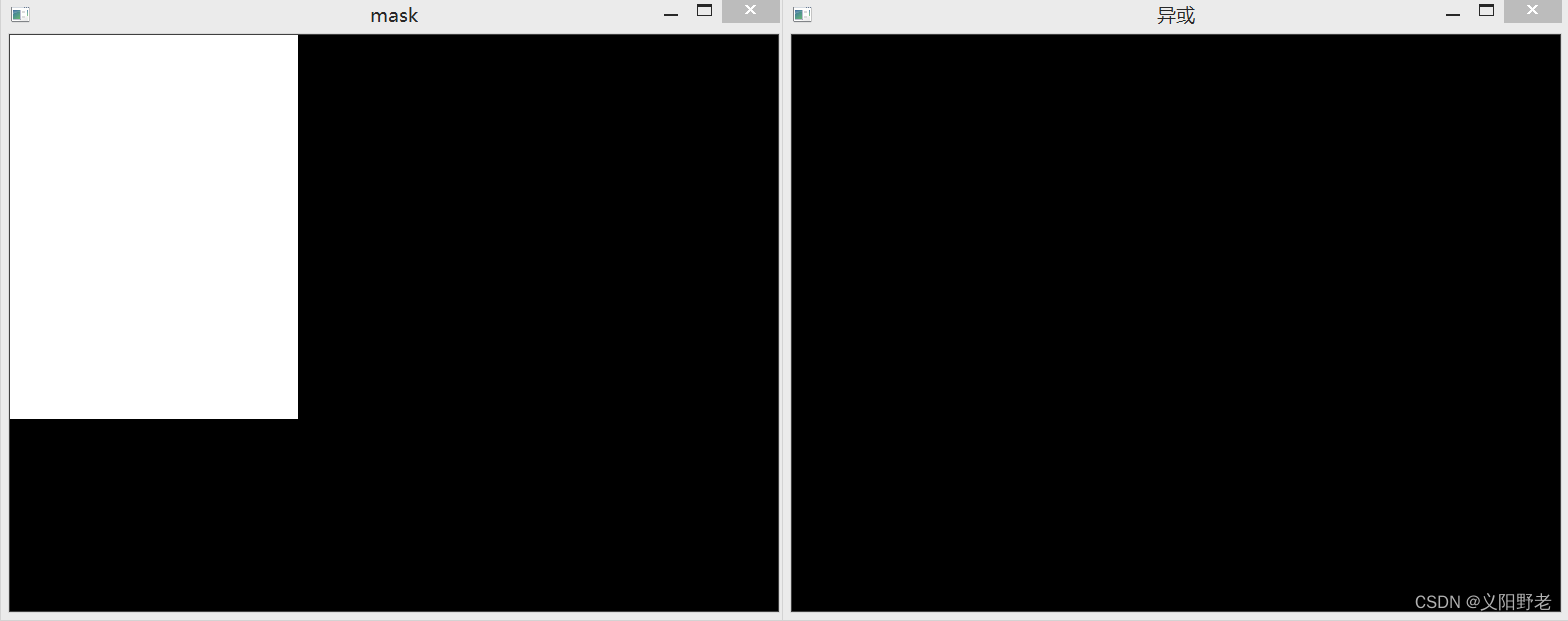

异或：相异为1，相同为0。由于参与异或操作的两幅图像都是dog图像，所以两幅每个像素一模一样，相同则为0，故在mask区域的异或效果也为黑色
