AD——如何导出BOM文件

BOM即物料清单，在电路设计完成后，需要从原理图导出BOM文件进行研发和生产。
下面是导出BOM文件的操作步骤（使用的版本为AD21）

1.打开原理图

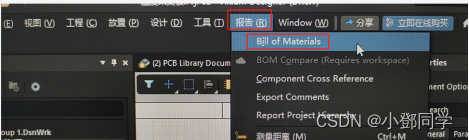

2.选择菜单栏的【报告】->【Bill of Materials】
在这里插入图片描述

3.选择表格的模板：

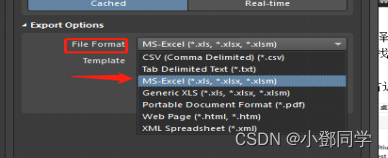

（1）找到右边下方的【File Format】，选择Excel
在这里插入图片描述

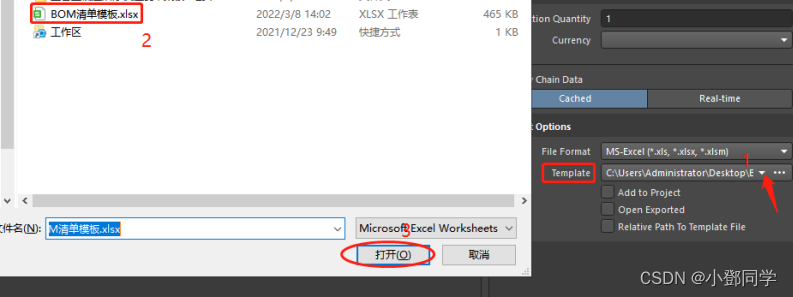

（2）找到右边下方的【Template】，找到自己需要模板所在的路径，选择模板
在这里插入图片描述

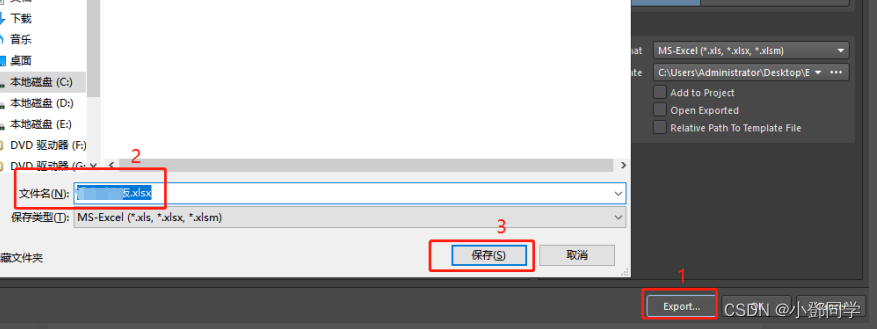

4.输出：选择右下方的【Expor】
在这里插入图片描述

5.完成
