常用贴片器件正负极区分

1、电容

贴片电容是有正否之分的,常见的贴片电容有陶瓷电容、铝电解电容、钽电容,铝电解电容和钽电容都是分正负的,两个引脚但千万不能焊错,否则电容会爆掉。

1.1 、铝电解电容

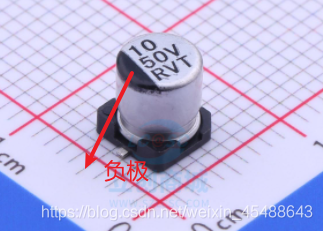

贴片铝电解电容电容的正负极区分,电容上面有标志的黑块为负极。
在这里插入图片描述

1.2、钽电容

极性贴片电容钽电容一般为黄色壳体,壳体一端有横杠,另一端没有横杠,有横杠的为正极,另一端为负极。如下图所示。
在这里插入图片描述

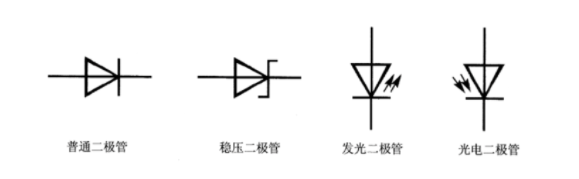

2、二极管

在这里插入图片描述
印制板中通过PCB板上丝印来判别二极管方向的方法如下:
通常情况下:
1、有缺口的一端为负极;
2、有横杠的一端为负极;
3、有白色双杠的一端为负极;
4、三角形箭头方向的一端为负极;
5、插件二极管丝印小圆一端是负极,大圆是正极;
在立式焊接的情况下原件本体在正极圈里 ;
6、插件发光二极管

### 如何在PCB电路板上区分SMD LED的正负极标识 #### SMD LED封装特点 表面贴装器件(SMD)LED通常具有紧凑的设计,在PCB上的布局也更加密集。为了便于识别其电气特性,制造商会在元件本身或对应的焊盘位置提供特定标记来指示正负极。 #### 正负极端子标志方法 常见的做法是在LED附近印刷丝网图示以帮助装配人员快速定位极性方向。具体表现为: - **阳极(+)端**:一般会通过较大的焊盘或者带有箭头指向该侧的方式表示;有时也会直接打印字母“A”代表Anode。 - **阴极(-)端**:相对较小的焊盘可能是阴极所在之处,并且可能标注有“K”字符用于Cathode说明[^1]。 #### 物理特征差异 除了依赖于外部标记外,还可以观察实际元器件本身的物理属性来进行辨别: - 部型号可能会有一个切角设计作为额外提示,这个缺角往往靠近阴极一侧。 ```python # Python代码仅作示意用途,不涉及具体的硬件操作逻辑实现 def identify_smd_led_polarity(pad_size, marking): """ 基于焊盘大小和标记信息初步判断SMD LED的极性 参数: pad_size (tuple): 两个焊盘尺寸对比情况,如(较大值, 较小值) marking (str): PCB上关于LED极性的特殊标记描述 返回: str: "Positive" 或者 "Negative" """ if 'A' in marking or ('arrow' in marking and pad_size[0]>pad_size[1]): return "Positive" elif 'K' in marking or min(pad_size)==pad_size[1]: return "Negative" ```
