1 引言

目标检测任务的损失函数由Classificition Loss和Bounding Box Regeression Loss两部分构成。

Bounding Box Regression Loss Function的演进路线是：
Smooth L1 Loss --> IoU Loss --> GIoU Loss --> DIoU Loss --> CIoU Loss

之前写到了 Smooth L1 Loss 、 IoU Loss 和 GIoU Loss。
本文介绍DIoU Loss 和 CIoU Loss。

2 问题分析

GIoU Loss 存在的问题：

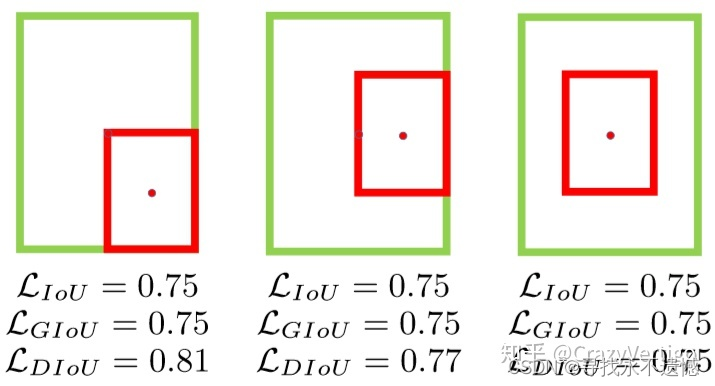

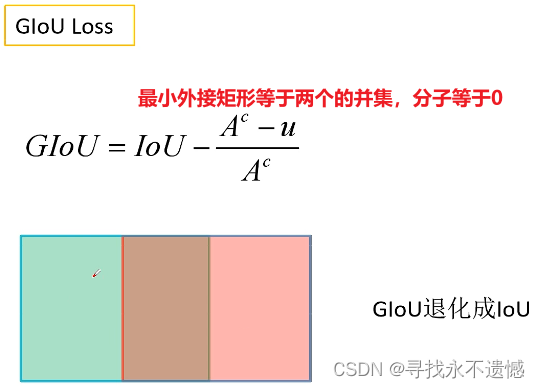

出现下图中的情况时，IoU和GIoU的值都一样，此时GIoU退化为IoU, 无法区分其相对位置关系。
收敛的比较慢
回归的还不够准确

3 作者思考

基于IoU和GIoU存在的问题，作者提出了两个问题：

问题一：直接最小化预测框与目标框之间的归一化距离是否可行，以达到更快的收敛速度。
问题二：如何使回归在与目标框有重叠甚至包含时更准确、更快。

好的目标框回归损失应该考虑三个重要的几何因素：重叠面积，中心点距离，长宽比。

针对问题一，作者提出了DIoU Loss，相对于GIoU Loss收敛速度更快，DIoU Loss考虑了重叠面积(IoU)和中心点距离( $\frac{d^{2}}{c^{2}}$ )，但没有考虑到长宽比；

针对问题二，作者提出了CIoU Loss，其收敛的精度更高，以上三个因素都考虑到了。

4 DIoU Loss计算过程

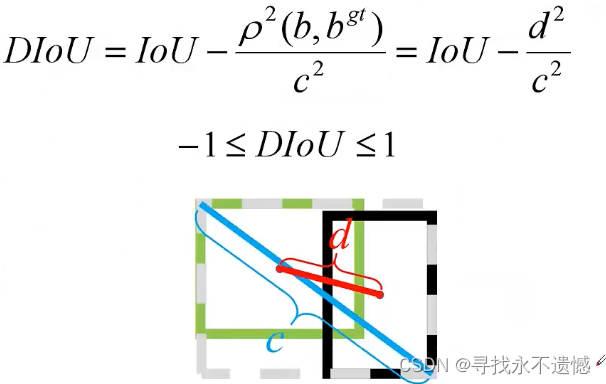

Distance-IoU(DIoU) Loss计算过程如下：
在这里插入图片描述
图中，b表示预测框中心点坐标， $b^{gt}$ 表示GT框中心点坐标。 $ρ^2(b, b^{gt})$ 表示两中心点的距离的平方， $c^2$ 表示两矩形最小外接矩形的对角线长度的平方。

DIoU损失能直接最小化两个box之间的距离，因此收敛速度更快。

$L_{DIoU}=1-DIoU$
当两个框重合时， $L_{DIoU}=0$ ；当两个框相距无穷远时， $L_{DIoU}=2$ ，故 $0≤L_{DIoU}<2$ 。

可以将DIoU替换IoU用于NMS算法当中，也即论文提出的DIoU-NMS, 实验结果表明有一定的提升。

DIoU相比于GIoU的优点：
DIoU Loss可以直接优化2个框之间的距离，比GIoU Loss收敛速度更快
对于目标框包裹预测框的情况，DIoU Loss可以收敛的很快，而GIoU Loss此时退化为IoU Loss收敛速度较慢

5 CIoU Loss计算过程

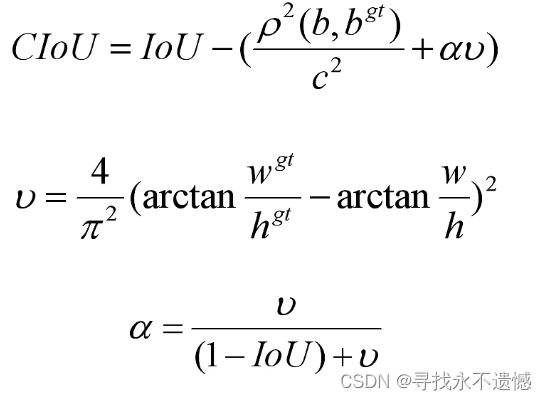

Complete-IoU(CIoU) Loss计算过程如下：在DIoU的基础上，考虑长宽比 $α v$ 。

在这里插入图片描述
其中， $α$ 是用于做trade-off的参数， $v$ 是用来衡量长宽比一致性的参数。

CIoU Loss function的定义为

$L_{CIoU}=1-CIoU$

！注意！： CIoU loss的梯度类似于DIoU loss，但还要考虑 $v$ 的梯度。在长宽在 [0, 1] 的情况下， $w^2+h^2$ 的值通常很小，会导致梯度爆炸，因此在 $\frac{1}{w^2+h^2}$ 实现时将替换成1。

6 IoU/GIoU/DIoU/CIoU代码实现可视化

import numpy as np
import cv2
import torch
import math

def CountIOU(RecA, RecB):
    xA = max(RecA[0], RecB[0])
    yA = max(RecA[1], RecB[1])
    xB = min(RecA[2], RecB[2])
    yB = min(RecA[3], RecB[3])
    # 计算交集部分面积
    interArea = max(0, xB - xA + 1) * max(0, yB - yA + 1)
    # 计算预测值和真实值的面积
    RecA_Area = (RecA[2] - RecA[0] + 1) * (RecA[3] - RecA[1] + 1)
    RecB_Area = (RecB[2] - RecB[0] + 1) * (RecB[3] - RecB[1] + 1)
    # 计算IOU
    iou = interArea / float(RecA_Area + RecB_Area - interArea)

    return iou

def Giou(rec1,rec2):
    # 分别是矩形左上、右下的坐标
    x1,y1,x2,y2 = rec1
    x3,y3,x4,y4 = rec2
    iou = CountIOU(rec1,rec2)
    area_C = (max(x1,x2,x3,x4)-min(x1,x2,x3,x4))*(max(y1,y2,y3,y4)-min(y1,y2,y3,y4))
    area_1 = (x2-x1)*(y1-y2)
    area_2 = (x4-x3)*(y3-y4)
    sum_area = area_1 + area_2

    w1 = x2 - x1   #第一个矩形的宽
    w2 = x4 - x3   #第二个矩形的宽
    h1 = y1 - y2
    h2 = y3 - y4
    W = min(x1,x2,x3,x4)+w1+w2-max(x1,x2,x3,x4)    # 交叉部分的宽
    H = min(y1,y2,y3,y4)+h1+h2-max(y1,y2,y3,y4)    # 交叉部分的高
    # 交叉的面积
    Area = W * H
    # 两矩形并集的面积
    add_area = sum_area - Area
    # 闭包区域中不属于两个框的区域占闭包区域的比重
    end_area = (area_C - add_area)/area_C
    giou = iou - end_area
    return giou


def Diou(bboxes1, bboxes2):
    rows = bboxes1.shape[0]
    cols = bboxes2.shape[0]
    dious = torch.zeros((rows, cols))
    if rows * cols == 0:#
        return dious
    exchange = False
    if bboxes1.shape[0] > bboxes2.shape[0]:
        bboxes1, bboxes2 = bboxes2, bboxes1
        dious = torch.zeros((cols, rows))
        exchange = True
    # #xmin,ymin,xmax,ymax->[:,0],[:,1],[:,2],[:,3]
    w1 = bboxes1[:, 2] - bboxes1[:, 0]
    h1 = bboxes1[:, 3] - bboxes1[:, 1]
    w2 = bboxes2[:, 2] - bboxes2[:, 0]
    h2 = bboxes2[:, 3] - bboxes2[:, 1]

    area1 = w1 * h1
    area2 = w2 * h2

    center_x1 = (bboxes1[:, 2] + bboxes1[:, 0]) / 2
    center_y1 = (bboxes1[:, 3] + bboxes1[:, 1]) / 2
    center_x2 = (bboxes2[:, 2] + bboxes2[:, 0]) / 2
    center_y2 = (bboxes2[:, 3] + bboxes2[:, 1]) / 2

    inter_max_xy = torch.min(bboxes1[:, 2:],bboxes2[:, 2:])
    inter_min_xy = torch.max(bboxes1[:, :2],bboxes2[:, :2])
    out_max_xy = torch.max(bboxes1[:, 2:],bboxes2[:, 2:])
    out_min_xy = torch.min(bboxes1[:, :2],bboxes2[:, :2])

    inter = torch.clamp((inter_max_xy - inter_min_xy), min=0)
    inter_area = inter[:, 0] * inter[:, 1]
    inter_diag = (center_x2 - center_x1)**2 + (center_y2 - center_y1)**2
    outer = torch.clamp((out_max_xy - out_min_xy), min=0)
    outer_diag = (outer[:, 0] ** 2) + (outer[:, 1] ** 2)
    union = area1+area2-inter_area
    dious = inter_area / union - (inter_diag) / outer_diag
    dious = torch.clamp(dious,min=-1.0,max = 1.0)
    if exchange:
        dious = dious.T
    return dious

def bbox_overlaps_ciou(bboxes1, bboxes2):
    rows = bboxes1.shape[0]
    cols = bboxes2.shape[0]
    cious = torch.zeros((rows, cols))
    if rows * cols == 0:
        return cious
    exchange = False
    if bboxes1.shape[0] > bboxes2.shape[0]:
        bboxes1, bboxes2 = bboxes2, bboxes1
        cious = torch.zeros((cols, rows))
        exchange = True

    w1 = bboxes1[:, 2] - bboxes1[:, 0]
    h1 = bboxes1[:, 3] - bboxes1[:, 1]
    w2 = bboxes2[:, 2] - bboxes2[:, 0]
    h2 = bboxes2[:, 3] - bboxes2[:, 1]

    area1 = w1 * h1
    area2 = w2 * h2

    center_x1 = (bboxes1[:, 2] + bboxes1[:, 0]) / 2
    center_y1 = (bboxes1[:, 3] + bboxes1[:, 1]) / 2
    center_x2 = (bboxes2[:, 2] + bboxes2[:, 0]) / 2
    center_y2 = (bboxes2[:, 3] + bboxes2[:, 1]) / 2

    inter_max_xy = torch.min(bboxes1[:, 2:],bboxes2[:, 2:])
    inter_min_xy = torch.max(bboxes1[:, :2],bboxes2[:, :2])
    out_max_xy = torch.max(bboxes1[:, 2:],bboxes2[:, 2:])
    out_min_xy = torch.min(bboxes1[:, :2],bboxes2[:, :2])

    inter = torch.clamp((inter_max_xy - inter_min_xy), min=0)
    inter_area = inter[:, 0] * inter[:, 1]
    inter_diag = (center_x2 - center_x1)**2 + (center_y2 - center_y1)**2
    outer = torch.clamp((out_max_xy - out_min_xy), min=0)
    outer_diag = (outer[:, 0] ** 2) + (outer[:, 1] ** 2)
    union = area1+area2-inter_area
    u = (inter_diag) / outer_diag
    iou = inter_area / union
    with torch.no_grad():
        arctan = torch.atan(w2 / h2) - torch.atan(w1 / h1)
        v = (4 / (math.pi ** 2)) * torch.pow((torch.atan(w2 / h2) - torch.atan(w1 / h1)), 2)
        S = 1 - iou
        alpha = v / (S + v)
        w_temp = 2 * w1
    ar = (8 / (math.pi ** 2)) * arctan * ((w1 - w_temp) * h1)
    cious = iou - (u + alpha * ar)
    cious = torch.clamp(cious,min=-1.0,max = 1.0)
    if exchange:
        cious = cious.T
    return cious


img = np.zeros((512,512,3), np.uint8)
img.fill(255)

# 分别是矩形左上、右下的坐标
RecA = [30,30,300,300]
RecB = [60,60,350,340]

cv2.rectangle(img, (RecA[0],RecA[1]), (RecA[2],RecA[3]), (0, 255, 0), 5)
cv2.rectangle(img, (RecB[0],RecB[1]), (RecB[2],RecB[3]), (255, 0, 0), 5)

IoU = CountIOU(RecA,RecB)
GIoU = Giou(RecA,RecB)
RecA_tensor,RecB_tensor = torch.tensor([RecA]), torch.tensor([RecB])
DIoU = Diou(RecA_tensor,RecB_tensor)
CIoU = bbox_overlaps_ciou(RecA_tensor,RecB_tensor)

font = cv2.FONT_HERSHEY_SIMPLEX

cv2.putText(img,"IOU = %.2f"%IoU,(130, 150),font,0.8,(0,0,0),2)
cv2.putText(img,"GIOU = %.2f"%GIoU,(130, 180),font,0.8,(0,0,0),2)
cv2.putText(img,"DIOU = %.2f"%DIoU,(130, 210),font,0.8,(0,0,0),2)
cv2.putText(img,"CIOU = %.2f"%CIoU,(130, 240),font,0.8,(0,0,0),2)

cv2.imshow("image",img)
cv2.waitKey()
cv2.destroyAllWindows()

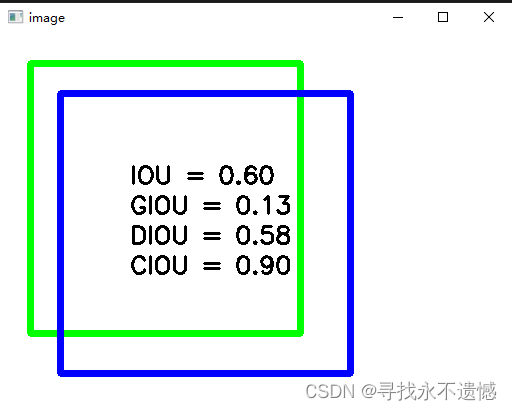

结果输出：
在这里插入图片描述

7 感谢链接

DIoU和CIOU用于目标检测与实例分割，作者已开源，可参考：

https://github.com/Zzh-tju?tab=repositories

其它感谢链接：

https://zhuanlan.zhihu.com/p/94799295
https://zhuanlan.zhihu.com/p/104236411
https://www.bilibili.com/video/BV1yi4y1g7ro?p=4
