题目要求：

一、基本要求

1.1 使用 CT107D 单片机竞赛板，完成“电子钟”功能的程序设计与调试；

1.2 设计与调试过程中，可参考组委会提供的“资源数据包”；

1.3 Keil 工程文件以准考证号命名，保存在以准考证号命名的考生文件夹中。

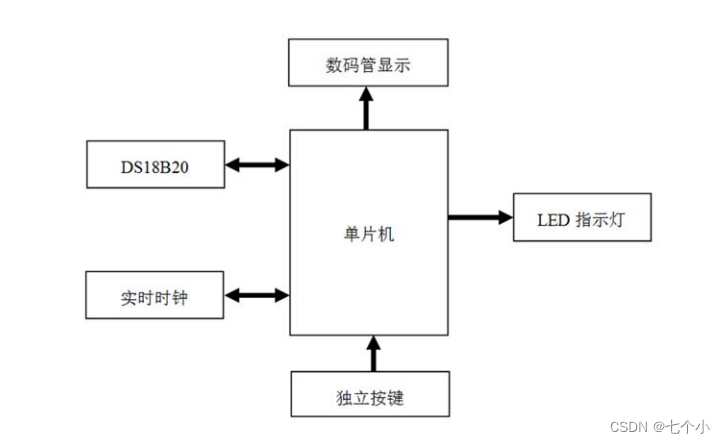

二、硬件框图

三、功能描述

3.1 初始化

1 ）关闭蜂鸣器、继电器等无关外设；

2 ）设备初始化时钟为 23 时 59 分 50 秒，闹钟提醒时间 0 时 0 分 0 秒。

3.2 显示功能

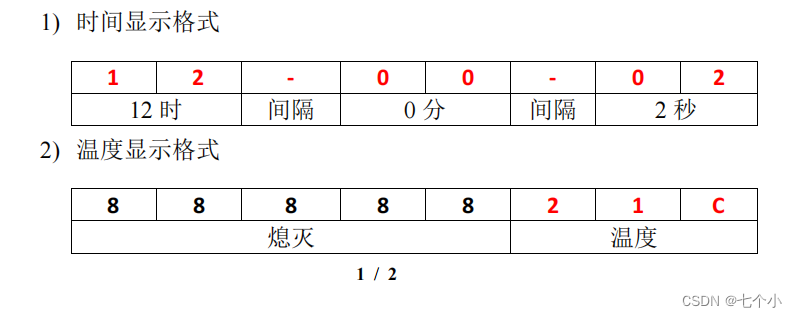

1) 时间显示格式

2) 温度显示格式

3.3 按键功能

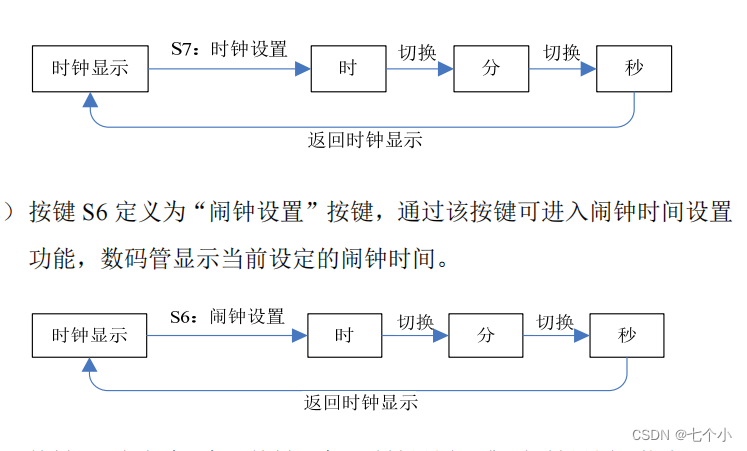

1 ）按键 S7 定义为“时钟设置”按键，通过该按键可切换选择待调整的

时、分、秒，当前选择的显示单元以 1 秒为间隔亮灭，时、分、秒

的调整需注意数据边界属性。

2 ）按键 S6 定义为“闹钟设置”按键，通过该按键可进入闹钟时间设置

功能，数码管显示当前设定的闹钟时间。

3 ）按键 S5 定义为“加”按键，在“时钟设置”或“闹钟设置”状态下，

每次按下该按键当前选择的单元（时、分或秒）增加 1 个单位。

4 ）按键 S4 定义为“减”按键，在“时钟设置”或“闹钟设置”状态下，

每次按下该按键当前选择的单元（时、分或秒）减少 1 个单位。

5 ）按键功能说明：

按键 S4 、 S5 的“加”、“减”功能只在“时钟设置”或“闹钟设置”

状态下有效；

在 “时钟显示”状态下，按下 S4 按键，显示温度数据，松开按键，

返回“时钟显示”界面。

3.4 闹钟提示功能

1 ）指示灯 L1 以 0.2 秒为间隔闪烁，持续 5 秒钟；

2 ）闹钟提示状态下，按下任意按键，关闭闪烁提示功能。

底层函数内容：

1.初始化底层驱动专用文件

比如先用3个IO口控制74HC138译码器，控制Y4为低电平；当Y4为低电平时，或非门74HC02控制Y4C为高电平，使74HC573的OE端口有效，OE端口有效时，可使用P0口控制LED的亮灭。
可以去多了解74HC138译码器，74HC02或非门，74HC573八路输出透明锁存器的相关内容会更好理解

#include <Init.h>

//关闭外设
void System_Init()
{
    P0 = 0xff;
    P2 = P2 & 0x1f | 0x80;
    P2 &= 0x1f;
    P0 = 0x00;
    P2 = P2 & 0x1f | 0xa0;
    P2 &= 0x1f;
}

//头文件

#include <STC15F2K60S2.H>
void System_Init();

2.Led底层驱动专用文件

与初始化底层驱动专用文件同理，需要了解对应的锁存器控制，可以在使用的芯片数据手册查看

#include <Led.h>

void Led_Disp(unsigned char addr,enable)
{
    static unsigned char temp = 0x00;
    static unsigned char temp_old = 0xff;
    if(enable)
        temp |= 0x01 << addr;
    else
        temp &= ~(0x01 << addr);
    if(temp != temp_old)
    {
        P0 = ~temp;
        P2 = P2 & 0x1f |0x80;
        P2 &= 0x1f;
        temp_old = temp;
    }
}

//头文件

#include <STC15F2K60S2.H>
void Led_Disp(unsigned char addr,enable);

3.按键底层驱动专用文件

（板子上的按键从按键4开始到按键19，可根据实际硬件修改）

#include "Key.h"
unsigned char Key_Read()
{
    unsigned char temp = 0;
    if(P33 == 0)temp = 4;
    if(P32 == 0)temp = 5;
    if(P31 == 0)temp = 6;
    if(P30 == 0)temp = 7;
    return temp;
}
