蓝桥杯笔记之 串口中断程序设计（六）

蓝桥杯串口中断程序设计

一、寄存器信息

1.串行控制寄存器SCON

D7	D6	D5	D4	D3	D2	D1	D0
SM0	SM1	SM2	REN	TB8	RB8	TI	RI

SM0与SM1：决定串行口的四种工作方式

SM0	SM1	方式	功能说明
0	0	0	同步移位寄存器
0	1	1	10位异步收发（8位数据），波特率可变（由定时器1溢出率决定）
1	0	2	11位异步收发（9位数据），波特率固定
1	1	3	11位异步收发（波特率可变），由定时器1的溢出率控制

SM2：在方式2和3中，若SM2＝1且接收到的第九位数据（RB8）为1，才将接收到的前8位数据送入接收SBUF中，并置位RI产生中断请求；否则丢弃前8位数据。若SM2＝0，则不论第九位数据（RB8）为1还是为0,都将前8位送入接收SBUF中，并产生中断请求。

REN：允许接收位，REN置0 禁止接收数据：REN置1 允许接收数据

TB8：在方式2和方式3中，是被发送的第9位数据，可根据需要由软件置1或清零，也可以作为奇偶校验位，在方式1中是停止位。

RB8：在方式2和方式3中，是被接收的第9位数据（来自第TB8位）；在方式1中，RB8收到的是停止位，在方式0中不用。

TI：串行口发送中断请求标志位:，当发送完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。

RI：串行口接收中断请求标志位: 当接收完一帧串行数据后，由硬件置1；在转向中断服务程序后，用软件清0。

2.电源管理寄存器PCON

考虑第一位SMOD就行，该位置1时波特率加倍，置0时波特率正常

3.定时/计数器工作模式寄存器TMOD

B7	B6	B5	B4	B3	B2	B1	B0
GATE	C/T’	M1	M0	GATE	C/T’	M1	M0

高四位设置定时器1；低四位设置定时器0
GATA：置0时 定时/计数器工作；置1时 需要在INT0(P32)为高电平条件下才工作

C/T’：置0时 定时模式；置1时计数模式

M1和M0:工作方式控制位，共四种工作方式

M1	M0	工作模式
0	0	16位自动重新加载模式
0	1	16位不可重新加载模式，溢出时需软件重新写入TH1,TL1初值
1	0	八位自动重新加载模式
1	1	，，，

二、波特率计算

不同定时器模式对应的波特率
方式0的波特率 = fosc/12
方式2的波特率 =（2SMOD/64）· （T1溢出率）
方式1的波特率 =（2SMOD/32）·（T1溢出率）
方式3的波特率 =（2SMOD/32）·（T1溢出率）

T1 溢出率计算公式
T1 溢出率 = fosc /{12×[256 －（TH1）]}

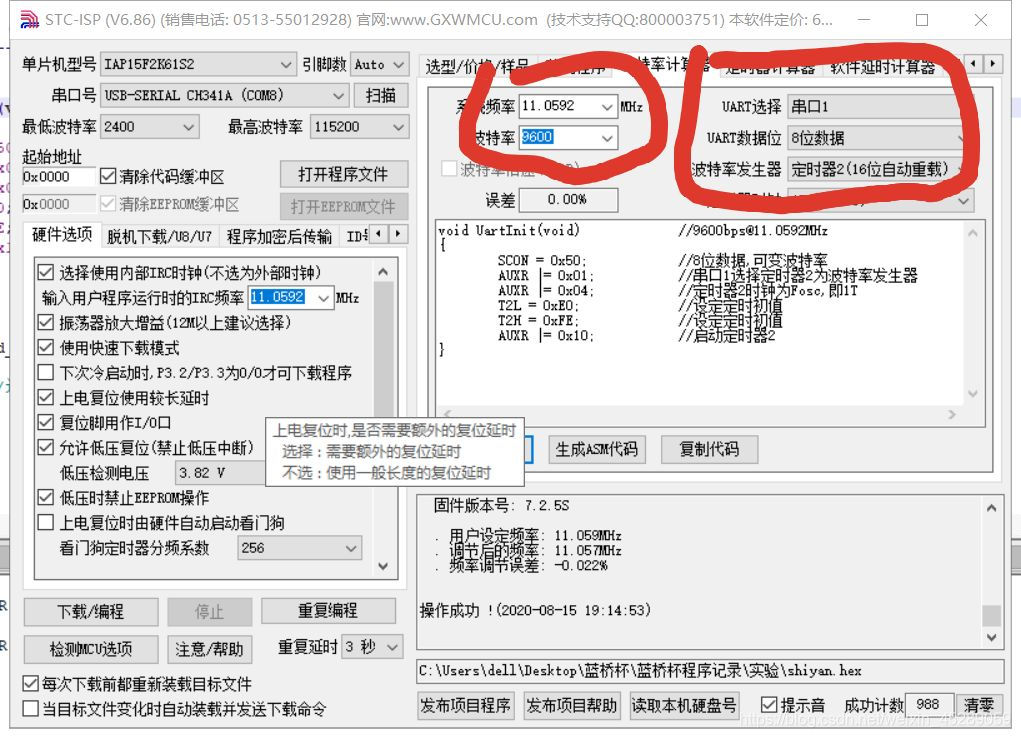

三、STC-ISP的使用

初始化程序可直接由该软件生成（注意串口1的中断号是4）

四、程序例程

向PC机发送数据

void main()
{
	UartInit();
	EA=1;
	ES=1;
	while(1)
	{
		if(s4==0)	//加个软件延时最好
		{
			SBUF=dat;	//送数据出去要放到缓冲区里
 			while(!TI); 	//如果T1值1说明有数据要送，就一直等数据发完就可以退出循环
 			TI=0;
		}
	}
}

void UartInit(void)		//9600bps@11.0592MHz
{
	SCON = 0x50;		//8位数据,可变波特率
	AUXR |= 0x01;		//串口1选择定时器2为波特率发生器
	AUXR |= 0x04;		//定时器2时钟为Fosc,即1T
	T2L = 0xE0;		//设定定时初值
	T2H = 0xFE;		//设定定时初值
	AUXR |= 0x10;		//启动定时器2
}

PC机向下位机发送数据

void main()
{
	UartInit();
	EA=1;
	ES=1;

	while(1)
	{
		P2=0x80;	//译码器输出选择Y4 ，p27,p27,p25控制译码器输出
		P0=dat;		//用八个led查看结果
	}
}

void UartInit(void)		//9600bps@11.0592MHz
{
	SCON = 0x50;		//8位数据,可变波特率
	AUXR |= 0x01;		//串口1选择定时器2为波特率发生器
	AUXR |= 0x04;		//定时器2时钟为Fosc,即1T
	T2L = 0xE0;		//设定定时初值
	T2H = 0xFE;		//设定定时初值
	AUXR |= 0x10;		//启动定时器2
}

void uart() interrupt 4
{
	if(RI)
	{
	 	RI=0;
		dat=SBUF;
	}
}
