基于51单片机的32路抢答器

一、基于单片机的抢答器设计

基本功能：

1.至少同时供32名选手比赛。
2.设置一个系统清除和抢答器控制开关，由主持人控制。
3.抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在显示器上显示选手号码。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4.抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。当主持人启动"开始"键后，定时器进行减计时。
5.  参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6. 如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，显示器上显示00。

附加功能：

自定通信协议，可在串口查询所有选手和单个选手的得分情况

二、设计方案

抢答器部分：

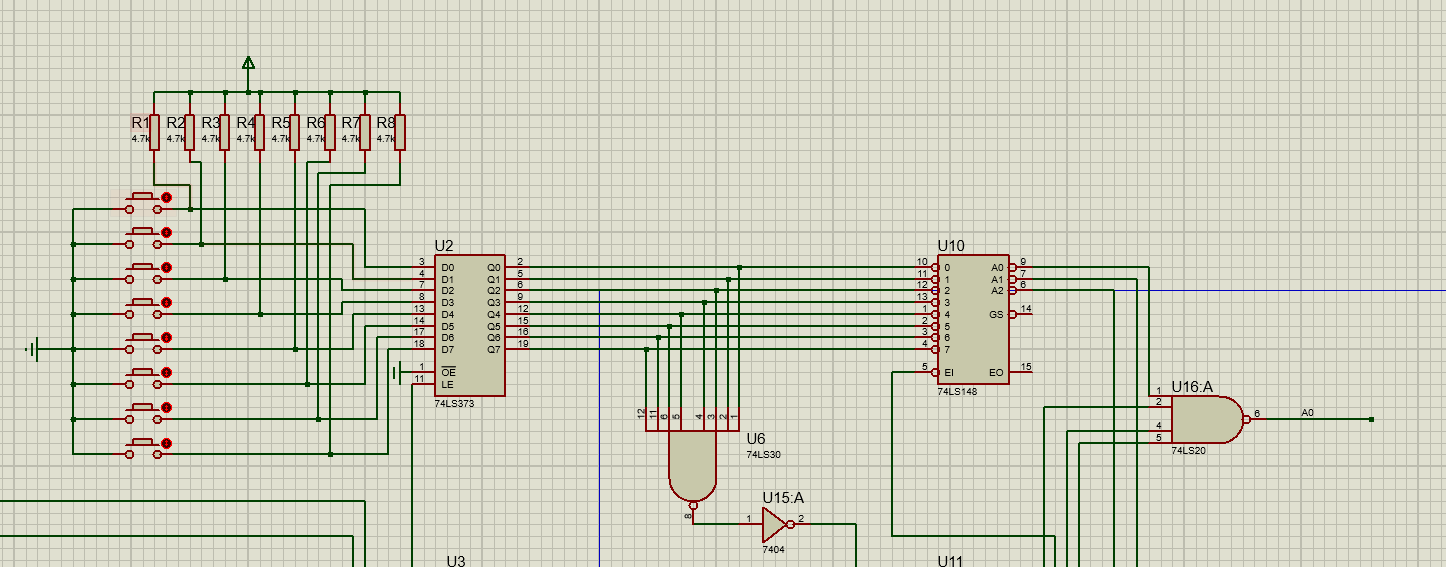

利用锁存器74LS373和优先编码器74ls148级联电路实现。

显示部分：

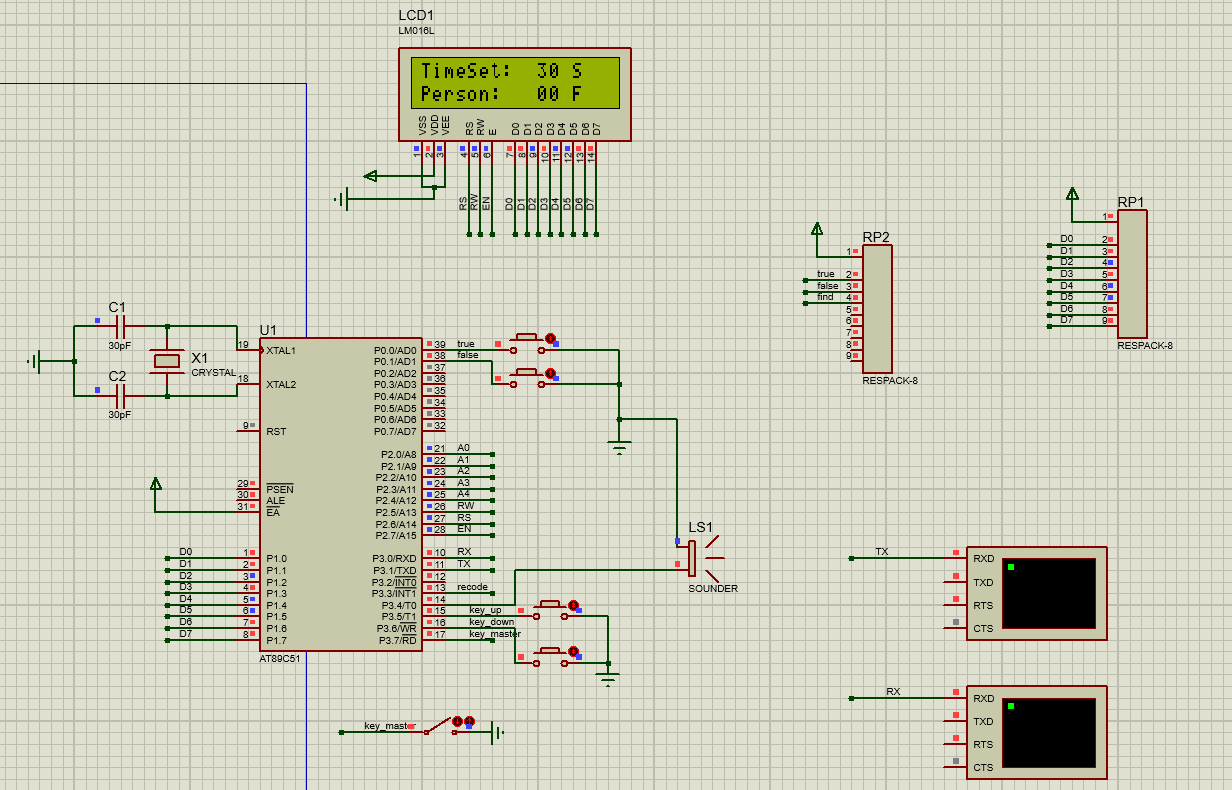

采用LCD1602显示倒计时和抢答人员信息。

部分参考程序：

main.c

void main()
{
	unsigned int h,i,j;
	unsigned int count_a=0,count_b=0;
	unsigned int key;
	int count=0;
	h=0;
	init_lcd();
	timer_init();
	InitScom();
	while(1)
	{
		if(key_master==1)//弹开
		{	if(flag_num0==1)	{	flag_num0=0;second=30;	}
			if(key_up==0)
			{
				second++;
			}
			else if(key_down==0)
			{
				second--;
			}
			write_com(0x80+0x40+13);write_date('F');
		}
		else	//抢答
		{		TR0=1;
				if(recode==0)
				{	TR0=0;
					if(truekey==0)				{score[people]++;write_com(0x80+0x40+13);write_date('Y');}
					else if(falsekey==0)	{score[people]--;	write_com(0x80+0x40+13);write_date('N');}
				}
				flag_num0=1;
		}
		h=0;
		display(h);
		h=1;
		display(h);
		if(rdata[0]=='A'&&rdata[1]=='B'&&rdata[2]=='C'&&rdata[3]=='D')
		{
			for(i=0;i<32;i++)//依次发送数据
				 SendChar(score[i]) ;
			rdata[0]=' ';
		}
		}
}
