GIC源码系列（三）：GICv3驱动初始化

这里我们介绍GICv3驱动的基础框架，后续再介绍GICv4的支持。GICv3驱动在文件drivers/irqchip/irq-gic-v3.c中。同时仅介绍ACPI方式下GICv3驱动。

该驱动由宏

IRQCHIP_ACPI_DECLARE(gic_v3, ACPI_MADT_TYPE_GENERIC_DISTRIBUTOR, acpi_avalidate_gic_table, ACPI_MADT_GIC_VERSION_V3, gic_acpi_init)

对不同中断控制器版本进行不同的初始化，这里对GICv3驱动通过函数**acpi_avalidate_gic_table()进行版本检查，并获取GICR(GICR是通用中断控制寄存器)数目。检查通过后通过gic_acpi_init()**进行初始化。

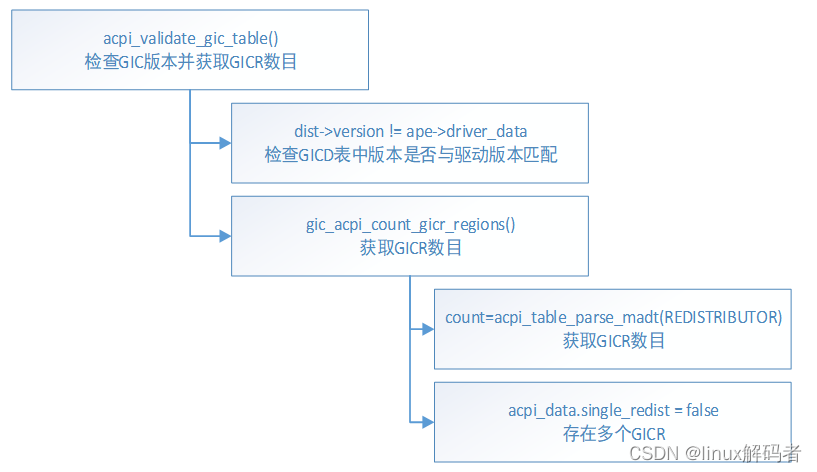

1-acpi_avalidate_gic_table

注意在gic_acpi_count_gicr_regions()中可以看出GICC表和GICR表两者仅定义其一，两者都可以表示CPU Interface数目。这里默认MADT表中定义GICR。

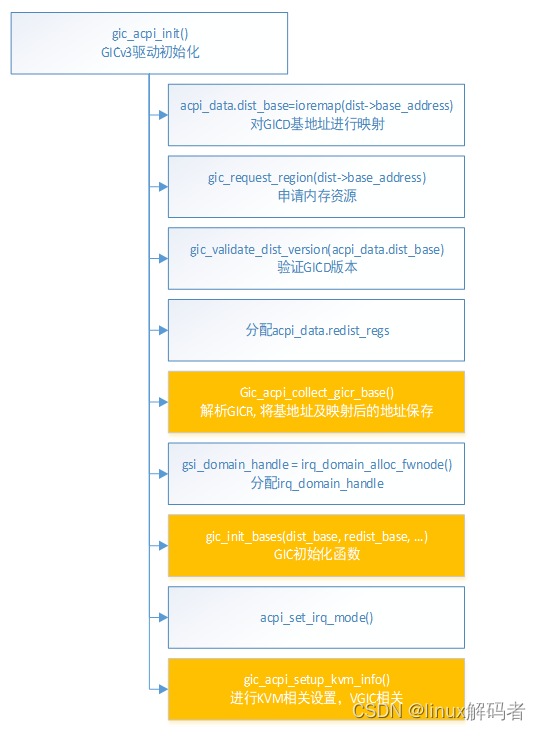

函数gic_acpi_init()进行GIC初始化，过程如下：

2-gic_acpi_init

• 对GICD基地址进行映射，以便后续直接进行访问；
• 函数gic_request_region()对GICD申请内存资源；
• 验证GICD版本；

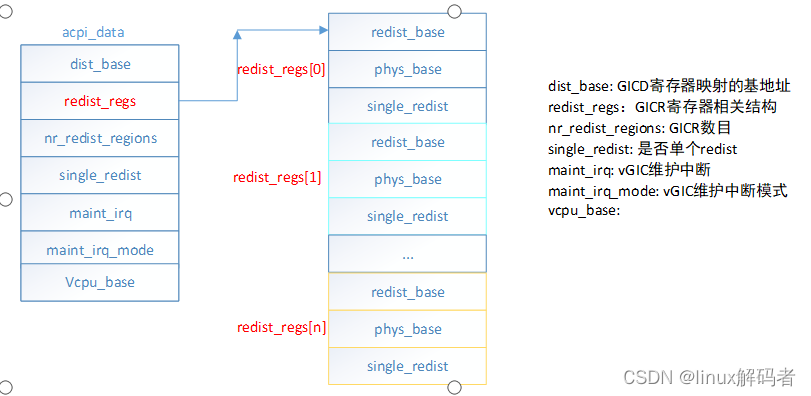

• 分配redist_regs[]，并通过函数gic_acpi_collect_gicr_base()解析GICR，并交GICR的基地址及映射后的地址保存在redist_regs[]中；
• 分配gsi_domain_handle，为GIC分配irq domain作准备；
• 调用gic_init_bases()作GIC初始化，该函数作最重要操作，后面对此函数作进一步介绍；
• 调用gic_acpi_setup_kvm_info()作KVM虚拟中断作准备；

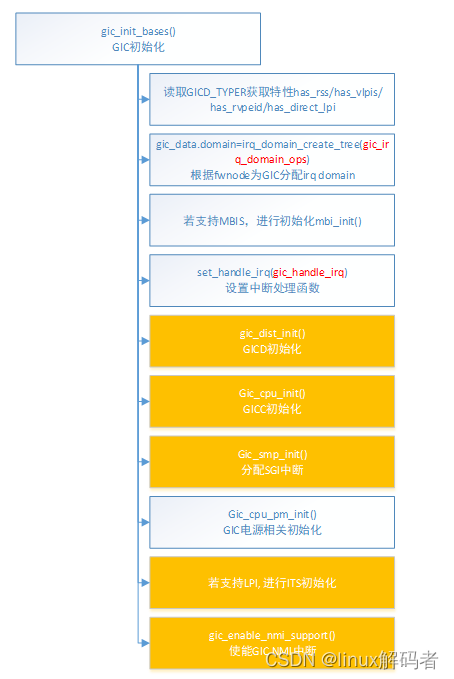

这里介绍gic_init_bases()，它的简要介绍如下：

3-gic_init_bases

它简要介绍如下，同时对黄色部分后续分成小节介绍。

• 读取GICD_TYPER寄存器获取特性has_rss/has_vlpis/has_rvpeid/has_direct_lpi
• 根据之前分配的fwnode，分配irq_domain，并设置gic_irq_domain_ops；
• 若支持MBIS（在不支持ITS时可通过设置寄存器产生LPI中断），通过mbi_init()进行初始化；
• 通过函数set_handle_irq()将中断处理函数设置为gic_handle_irq()，在中断的处理里将更详细介绍；
• 通过gic_dist_init()进行GICD初始化；
• 通过gic_cpu_init()进行GICR初始化；
• 通过gic_smp_init()分配并设置SGI中断
• 设置GIC电源相关的初始化；
• 若支持LPI，进行ITS初始化，在下一节进行详细介绍；
• 通过gic_enable_nmi_support()使能GIC NMI中断（[后续增加分析]）；

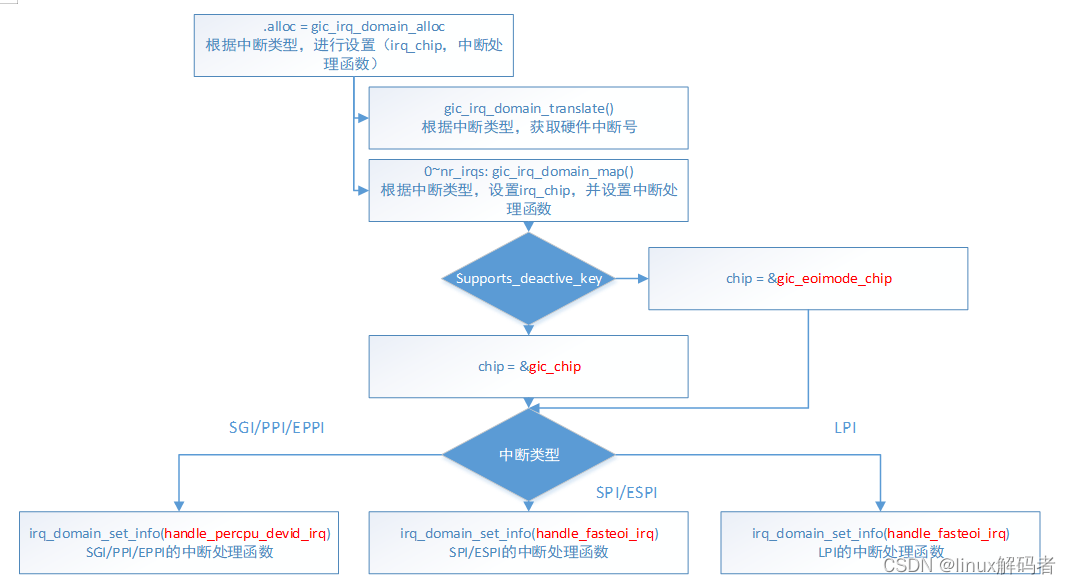

这里irq_domain_ops设置为gic_irq_domain_ops，其中.translate = gic_irq_domain_translate，它根据中断类型，获取硬件中断号；.alloc=gic_irq_domain_alloc具体如下所示：

若supports_deactivate_key为真时（即EOI模式），设置为gic_eoimode_chip，使用ICC_EOIR1_EL1进行priority drop，另外需要写ICC_DIR_EL1进行deactivation；若为假时，设置为gic_chip，写ICC_EOIR1_EL1可同时作priority drop和deactivation；

另外对于不同中断类型，设置不同的中断处理函数irqchip。

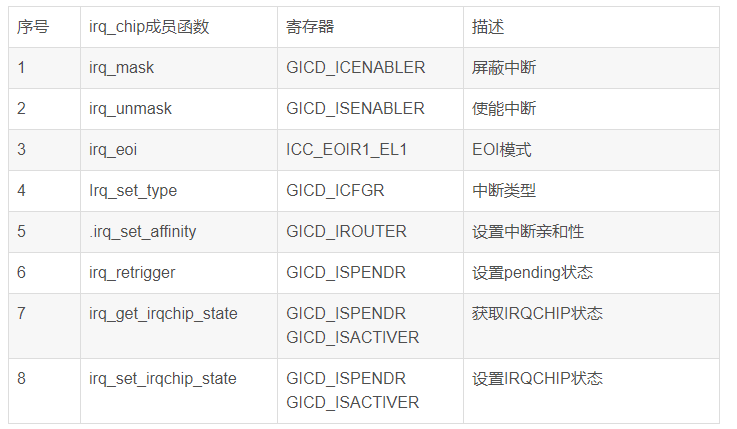

对于不同IRQCHIP，irq_chip_ops主要是操作寄存器实现相应的功能，如下所示：

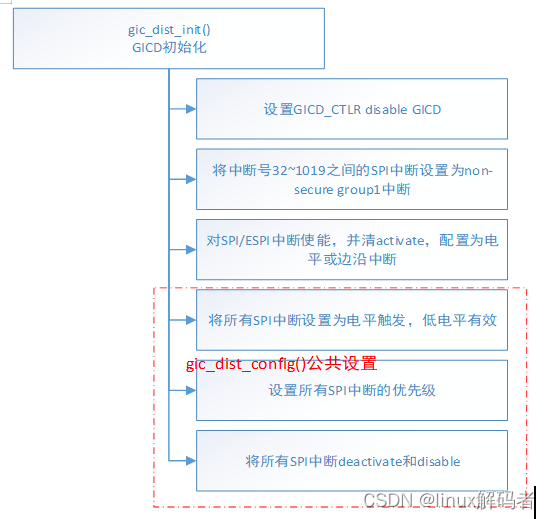

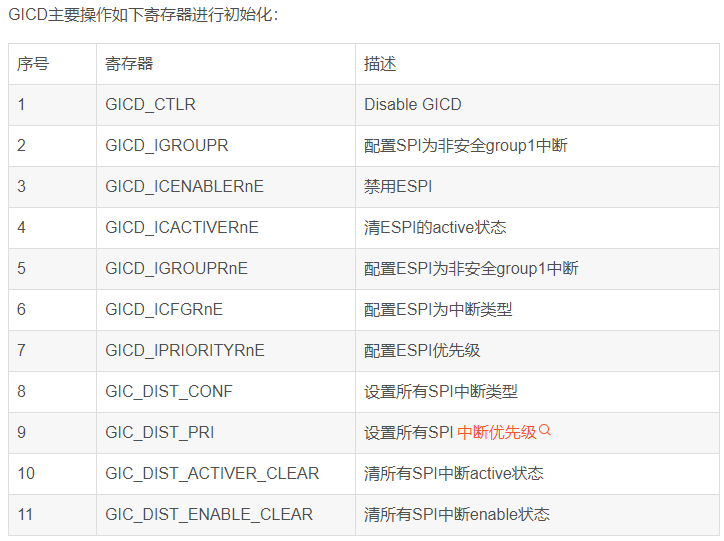

1 GICD初始化

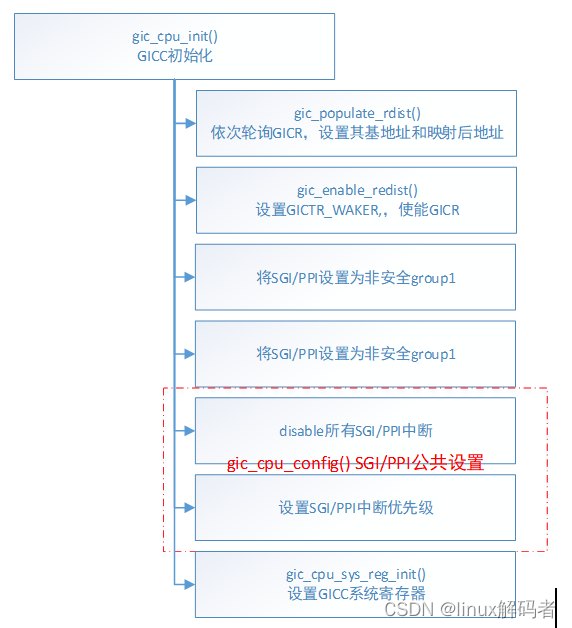

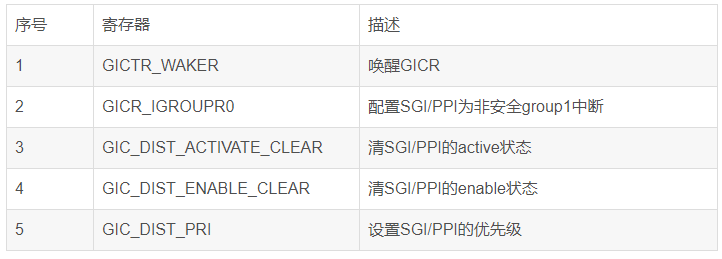

2 GICR初始化

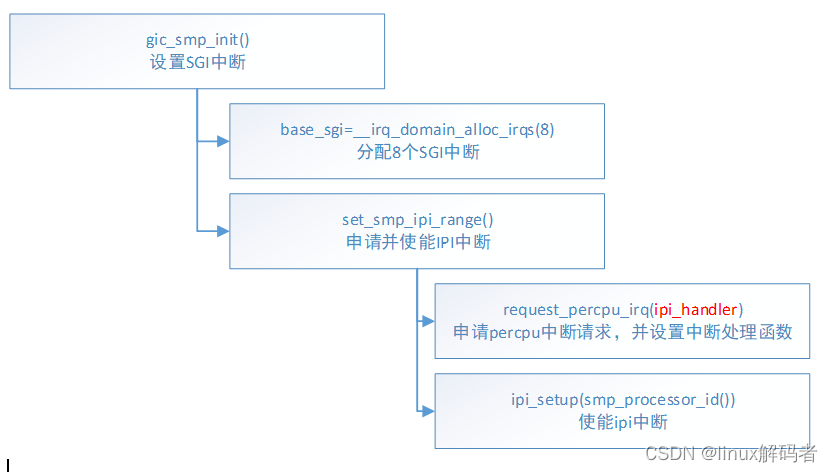

3 SGI中断分配及设置

• （1）分配8个SGI中断

• （2）申请percpu中断请求，并将中断处理函数设置为ipi_handler

• （3）使能IPI中断
