[个人笔记]HCIP-Routing & Switching-IEEP/H12-223

网络规划

网络规划：侧重于调研网络需求以及确认网络实现的外部条件

网络实现：侧重于技术实现。用各种手段实现规划阶段确定的网络需求

网络规划的目标

• 项目背景：明确网络项目所处的外部条件
• 确定需求：确定网络项目需要达到的目标
• 技术方向：选择网路项目的技术路线

项目背景

• 行业背景与特点：该行业的常规关注点和规范
• 项目背景与目的：项目发起的原因与目的
• 业务特点与流程：网络上承载的业务具有的特点与相关业务的流程

项目范围确定

• 工程边界：与配套工程的分工界面和职责范围
• 功能边界：项目要实施的具体功能和模块
• 覆盖边界：涉及到的地理位置

项目的目标

• 商业目标
• 技术目标
• 提高生产效率
• 支持业务扩张
• 技术优化更新

项目预算

• 目的：提高项目管理的水平和效益
• 预算的方法：
  • 自上而下
  • 自下而上
• TCO/Total Cost of Ownership/总体拥有成本=建设投资+运行维护+优化改造
  • 建设投资：常见的为设备采购费用，配套设施费用，工程实施费用
  • 运行维护：常见的有能源费用，线路费用，检修费用，人员费用

技术方向

• 技术需求分析-网络功能：性能、可用性、扩展性、可实现性
• 业务流量特征分析：流量特征（流量路径、流量类型、负载估算）、行为特征（用户数量、业务模型、时间模型）、QoS需求（业务等级、QoS指标、QoS模型）
• 公网 or 专网？
  • 专网：安全性较高，自控性较强
  • 公网：价格实惠
• 网络框架与层次：模块化、层次化

网络设计

确定设备选型、技术路线，明确网络功能、性能指标，将需求落到实处

网络设计的内容

1. 物理网络设计
   1. 物理topo设计
   2. 硬件设备选型
   3. 互联链路选型
   4. 设备基本配置
2. 逻辑网络设计
   1. 局域网设计
   2. 广域网设计
   3. 路由结构设计
   4. 网络出口设计
   5. 高可用性设计
3. 其他网络子系统设计
   1. 网络安全设计
   2. VPN设计
   3. 无线网络设计
   4. 数据中心设计
   5. 网络管理设计

网络设计的内容-物理网络设计

典型的网络结构

小型网络：

• 用户数量较少
• 仅单个地点
• 网络无层次性
• 网络需求简单（上网，共享资源）

中型网络：

• 规模中等
• 使用场合最多
• 功能分区
• 初步分层

大型网络：

• 覆盖范围广
• 用户数量多
• 网络需求复杂
• 功能模块全
• 网络层次丰富

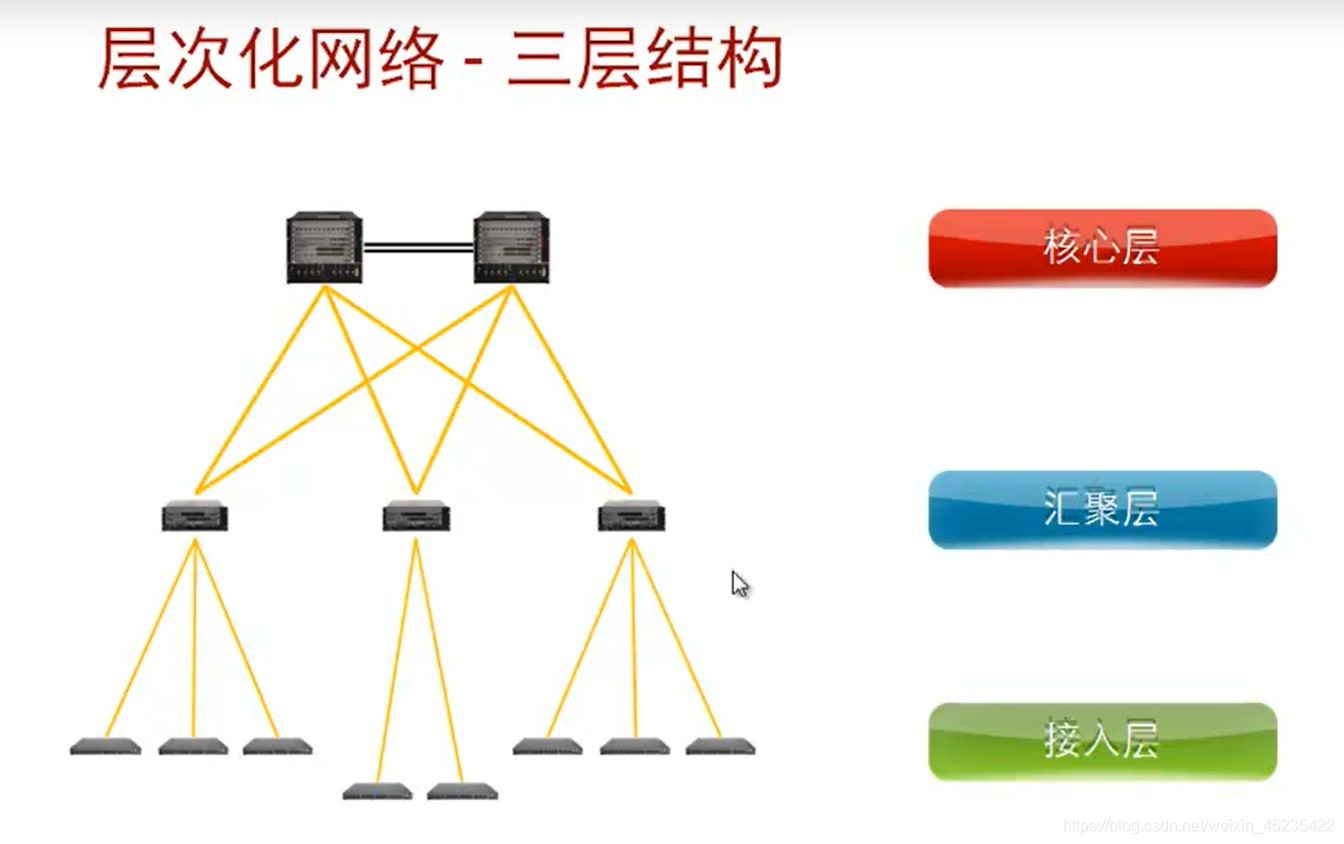

层次化网络—三层结构：

接入层：接入设备的流量

汇聚层：策略、QoS、限流

核心层：高速的数据通道

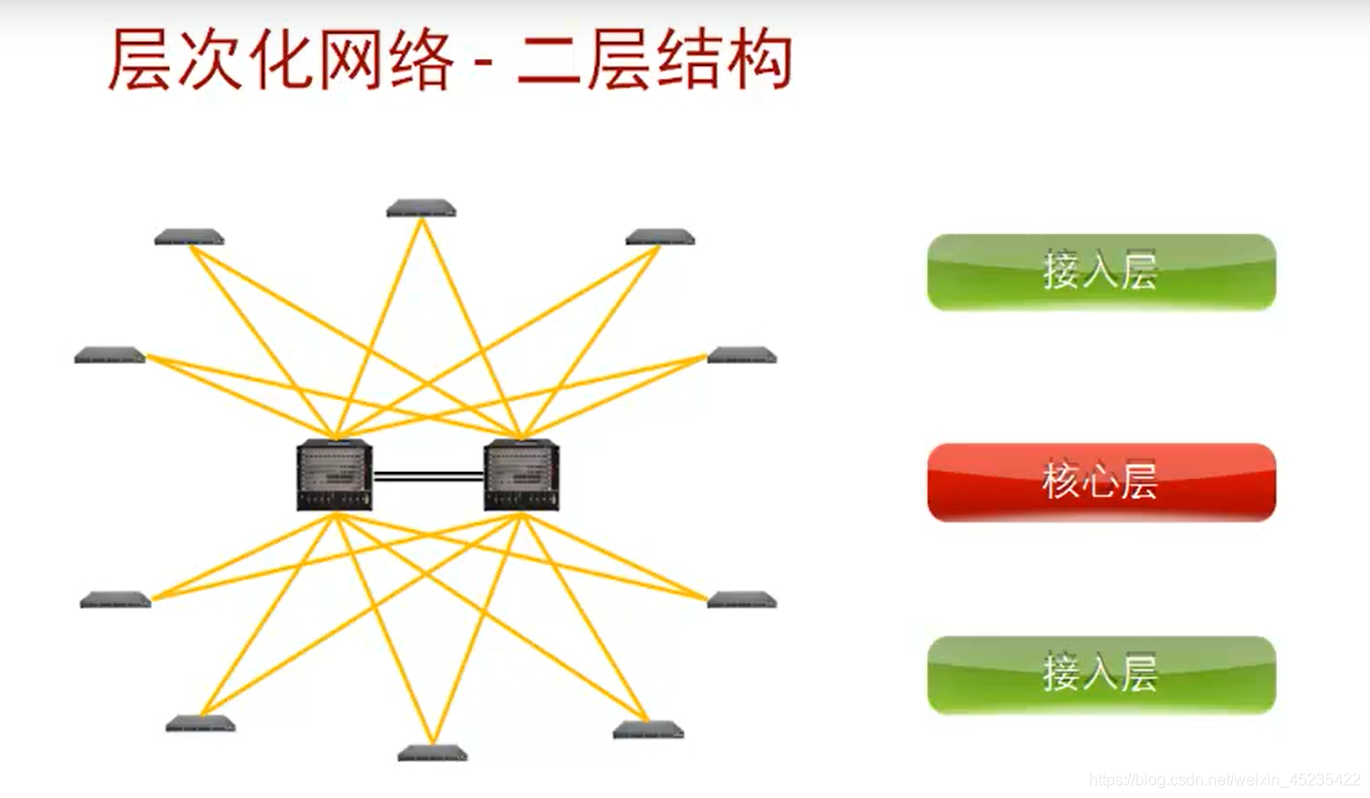

层次化网络—二层结构：

多被使用云计算的数据中心使用

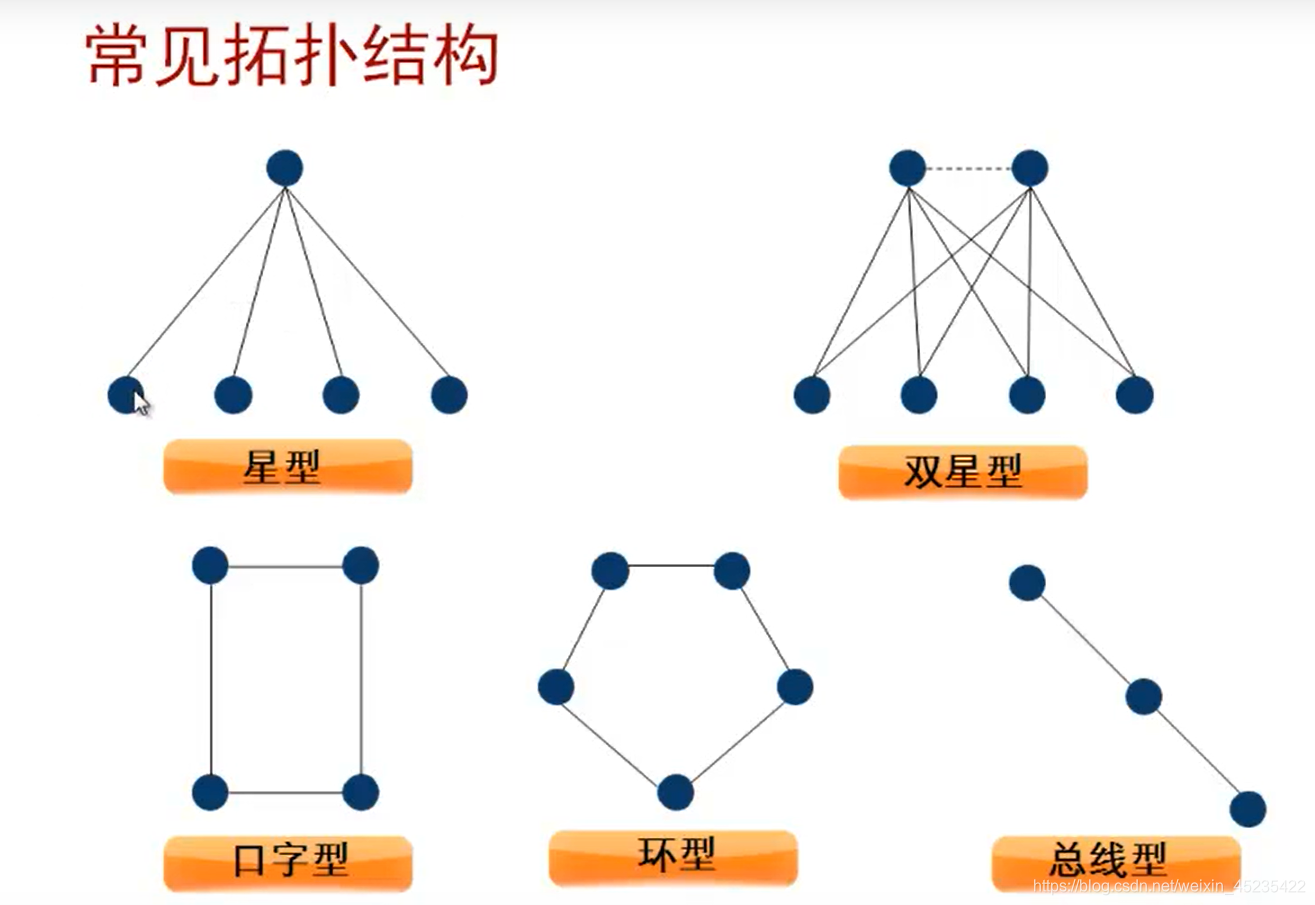

常见的拓扑结构：

星型：(最常见的)

• 缺点：上层和下层设备没有冗余备份
• 优点：结构清晰

双星型：

• 优点：改善了星型拓扑没有上层设备冗余备份的问题
• 缺点：增加了设备的购买和维护指标

口字型：相当于在双星型的基础上对下层设备也进行了冗余

环型、总线型：不常见

设备选型

网络设备分类：

• 交换机：二层交换机，三层交换机
  • 交换机选型要点：
    1. 制式：盒式交换机/框式交换机
    2. 功能：二层交换机/三层交换机
    3. 端口密度：每交换机可以提供的端口数量
    4. 交换容量：交换矩阵或数据总线的最大吞吐量
    5. 包转发率：实测的交换机的数据包转发能力
• 路由器
  • 路由器选型要点：
    1. 制式：盒式/框式/集群
    2. 接口类型：以太口/串行口(S口，广域网接口)/POS口/PON口（如光纤使用）
    3. 端口密度：单机框支持的接口数量
    4. 性能：交换容量，转发性能
    5. 其他功能（因为路由器是基于软件的，所以可以有很多功能）：防火墙，IPS，VPN，上网行为管理，语音，PBX，SIP

介质选型

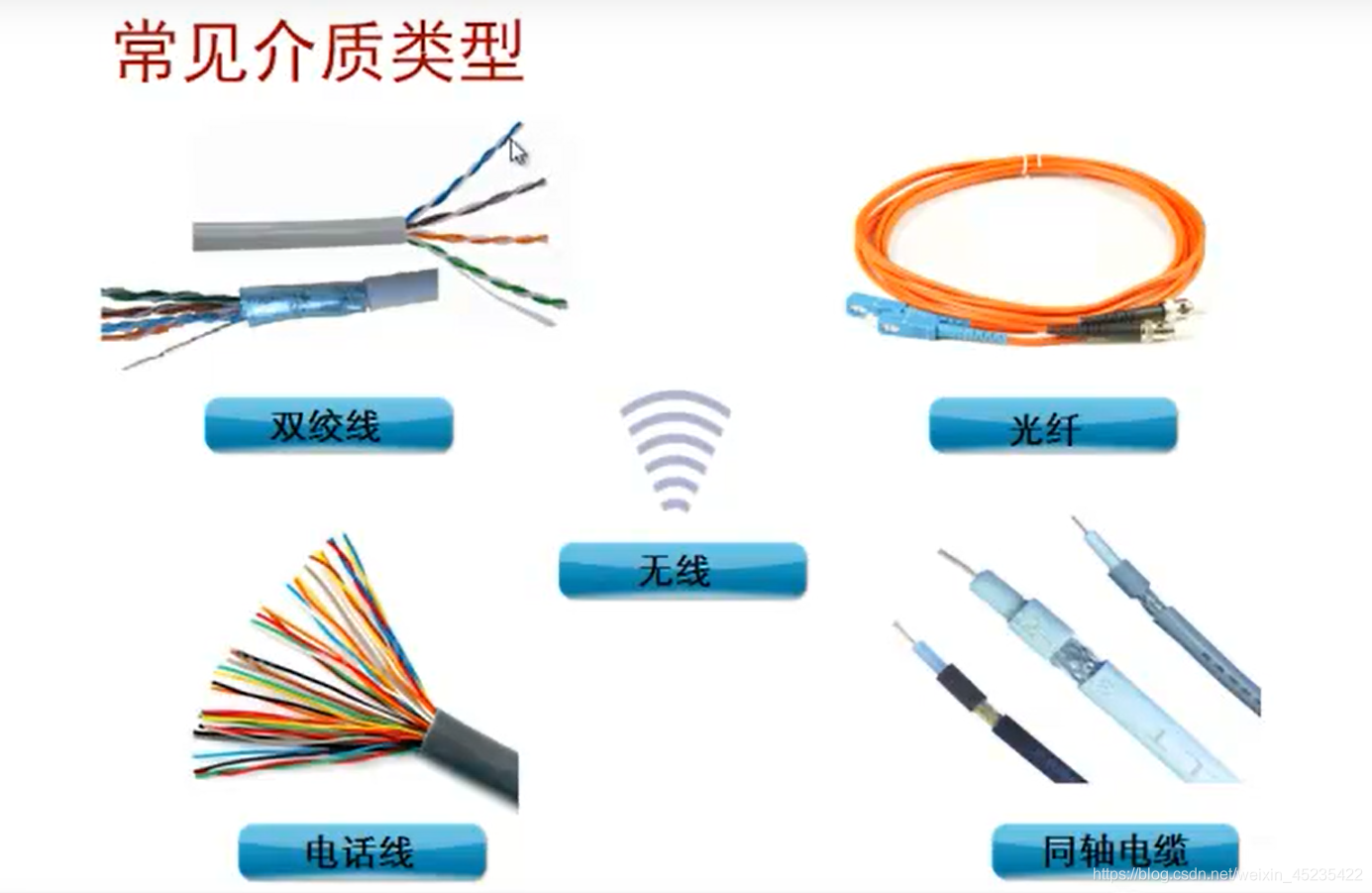

常见的介质类型：

• 双绞线：传输距离≈100m；一般用于千兆以下；分为三类线（10Mb）、五类线（100Mb）、超五类线（1000Mb）等
• 光纤：
  • 传输距离：
    • 单模：几公里
    • 多模：100~200m

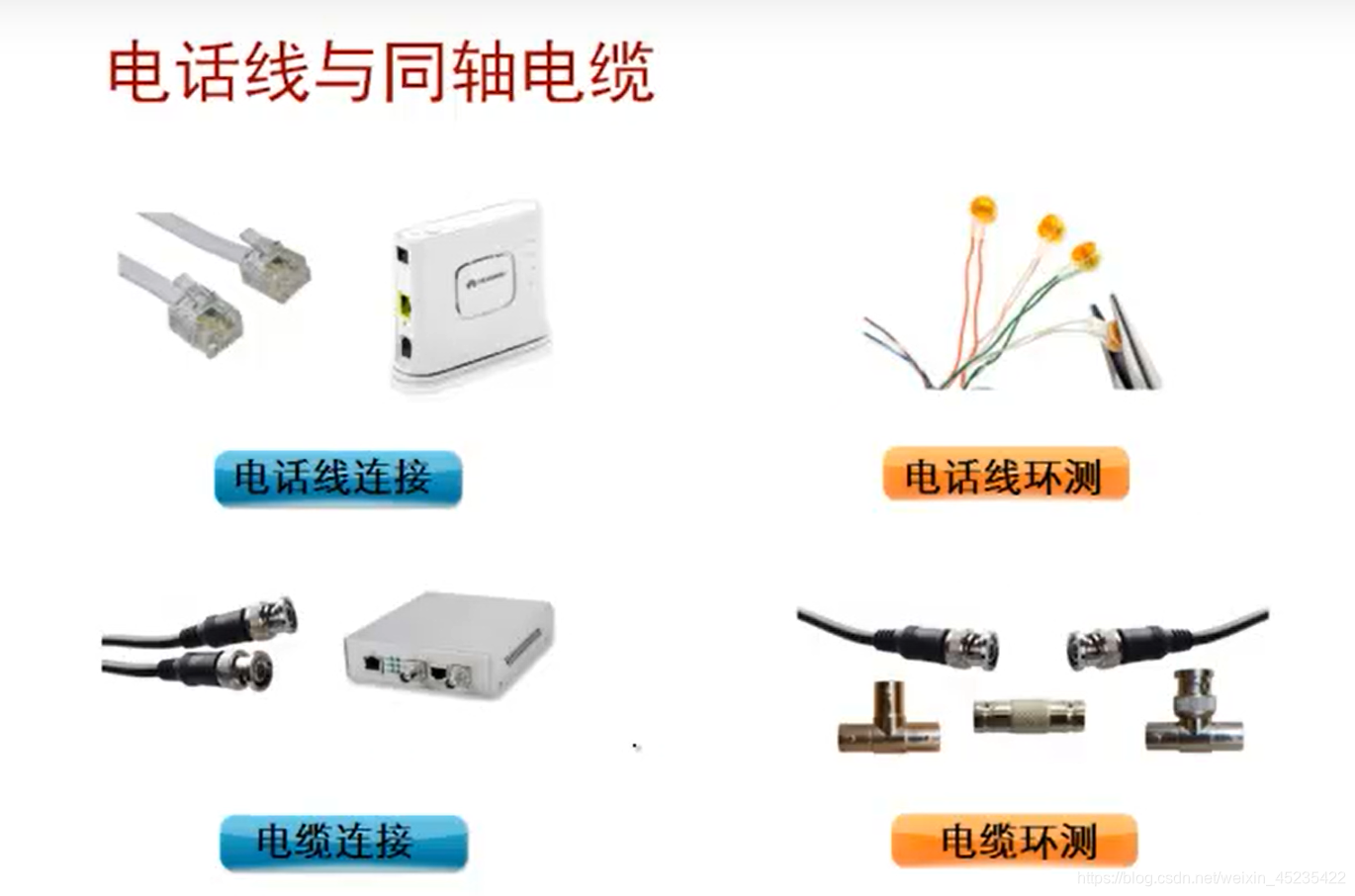

• 电话线、同轴电缆（多用于有线电视）：企业网中使用的不多
  • 传输速率：
    • 电话线：10mb上限 ；独享接入带宽
    • 同轴电缆：200~300mb左右； 共享接入带宽

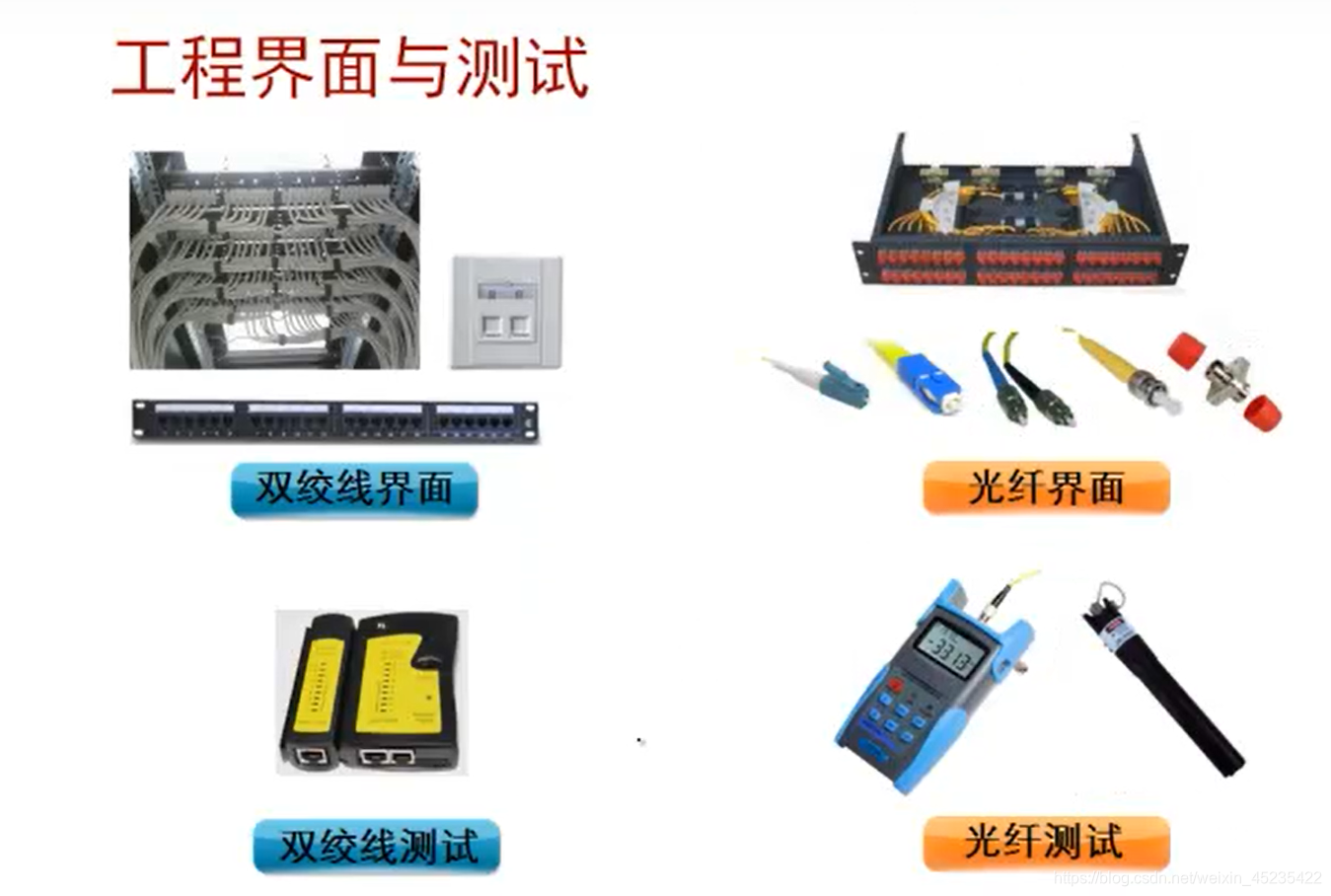

测试工具：

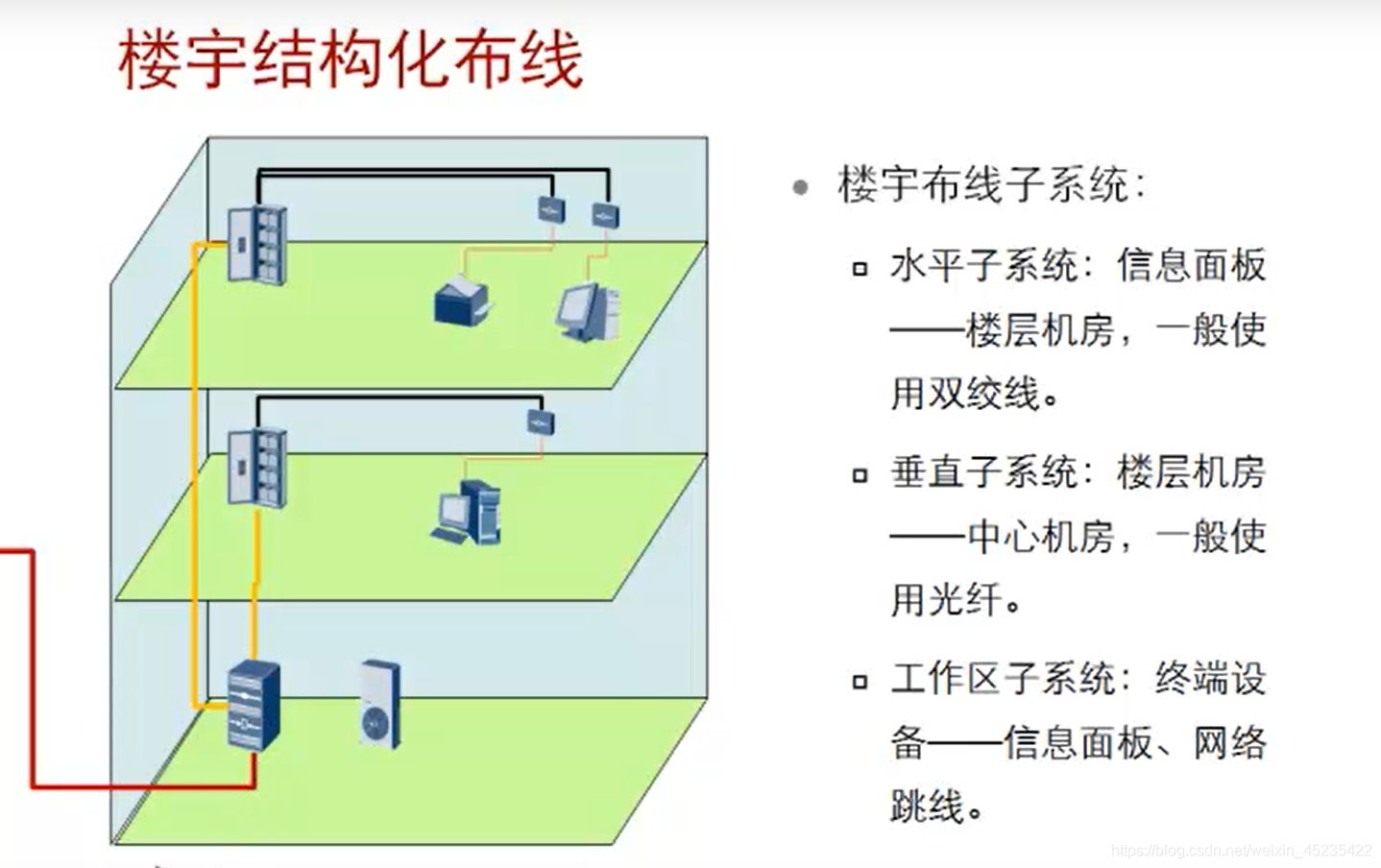

楼宇布线结构：

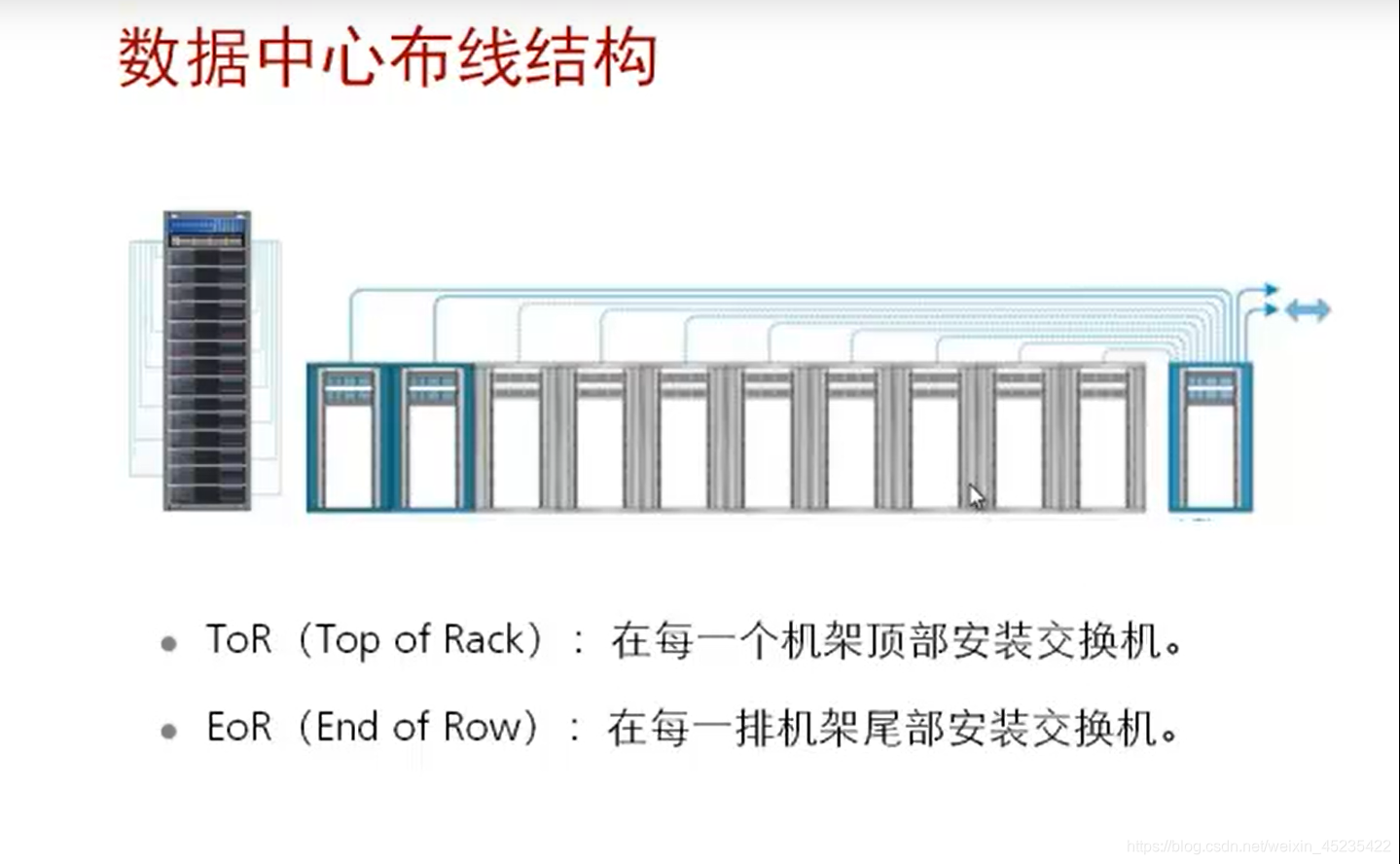

数据中心布线结构：

ToR:以前常用（因为以前服务器面积大、数量少）

EoR:现常用（云计算兴起导致的片式服务器）

网络标识

设备标识的内容：

system-name

• 设备安装位置
• 设备角色
• 设备的型号
• 设备的编号

线路标识的内容：

interface—>description

• 本端设备名
• 对端设备名
• 对端设备编号
• 链路角色
• 逻辑编号

网络设计的内容-逻辑网络设计

局域网络设计

局域网常见拓扑：

• 接入层和汇聚层间：星型拓扑
• 汇聚层和核心层间：双星型拓扑

VLAN设计：

• 规划依据：
  • 基于业务
  • 基于地域
  • 基于安全
• 划分方法:
  • 基于端口
  • 基于MAC
  • 基于IP子网
  • 基于协议
  • 基于策略
• 编号分配：
  • 范围：1-4095
  • 连续性
  • 扩展性

STP协议：

• 三个版本：
  • STP：基本版本
  • RSTP：提高收敛速度
  • MSTP:引入域和实例的概念
    • 交换机默认选择
    • 一个交换机一个域
    • 所有VLAN映射到Instance 0
• 兼用型：
  • 向下兼容
  • RSTP兼容STP但是会丢失原有的收敛速度的优势
  • MSTP认为RSTP交换机运行在不同的域中
  <
