淦完小实验！睡觉！准备面试、准备计算机三级，加油！

一、实验要求

当骨干网络的线路断开后，使用虚链路使网络正常

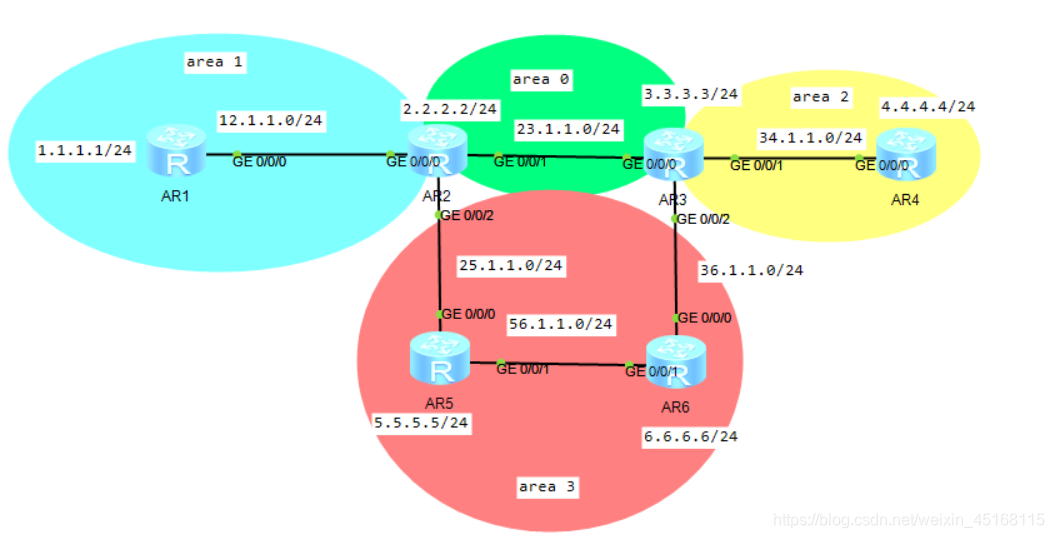

二、实验拓扑

三、配置

1、规划地址（略）

2、基础配置，环回/接口IP（略）

3、启动OSPF，并划分区域

R1路由器：
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 1.1.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.1]network 12.1.1.0 0.0.0.255

R2路由器：
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 12.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.1]quit
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]quit
[r2-ospf-1]area 3
[r2-ospf-1-area-0.0.0.3]network 25.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]quit

（其他几台路由器配置相似）

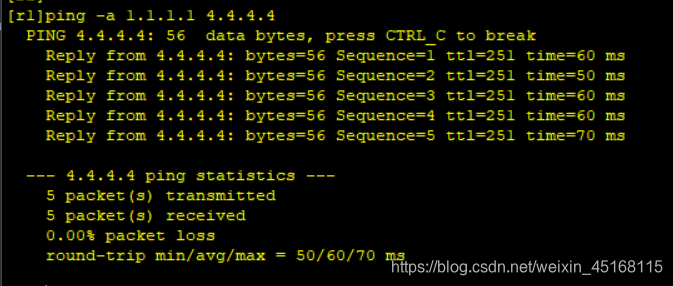

R1环回1.1.1.1/32 ping R4环回4.4.4.4/32；测试可达

4、配置虚链路（需要在断开之前做）

R2路由器：
[r2]ospf 1
[r2-ospf-1]area 3
[r2-ospf-1-area-0.0.0.3]vlink-peer 3.3.3.3    //对端Route ID

R3路由器：
[r3]ospf 1
[r3-ospf-1]area 3
[r3-ospf-1-area-0.0.0.3]vlink-peer 2.2.2.2

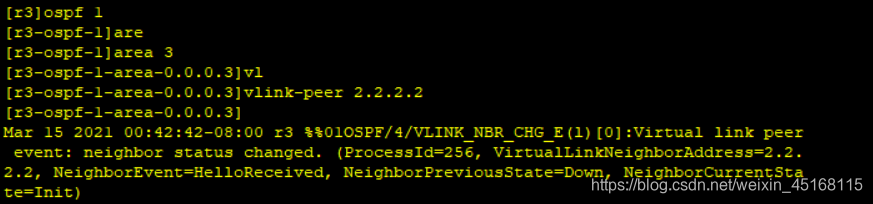

配置成功会提示

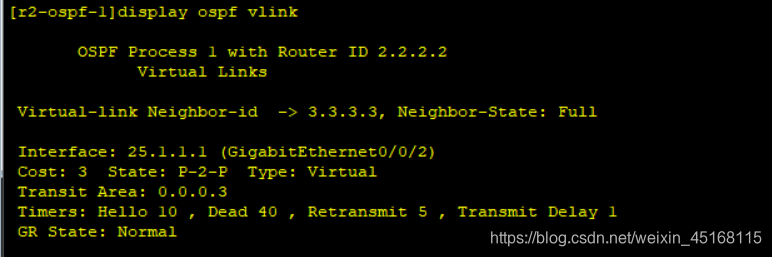

查看虚链路表

四、测试

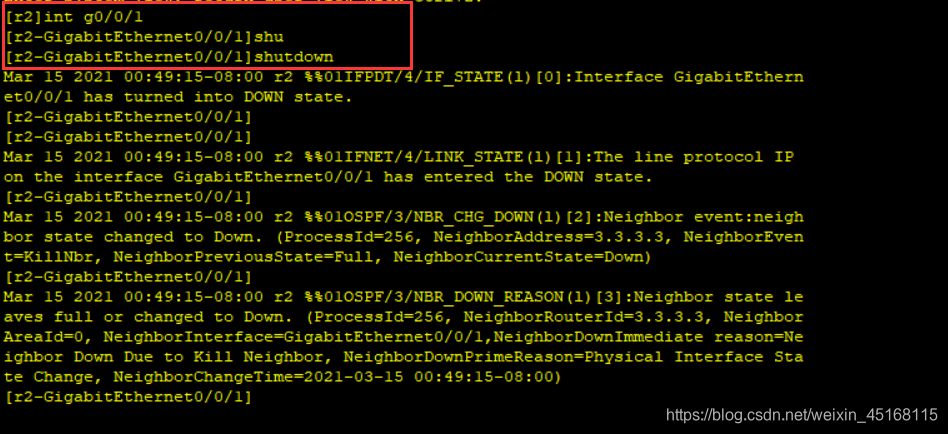

关闭R2 g0/0/0口和 R3 g0/0/0口，模拟线路故障

[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]shutdown

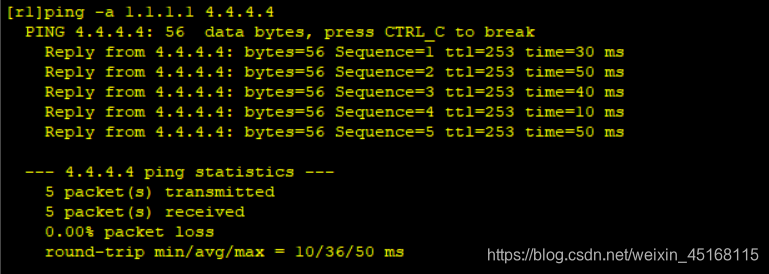

进行PING测试
