[ 目标检测 ] 经典网络模型3——Faster R-CNN 详解与复现

🤵 Author ：Horizon John

✨ 编程技巧篇：各种操作小结

🎇 机器视觉篇：会变魔术 OpenCV

💥 深度学习篇：简单入门 PyTorch

🏆 神经网络篇：经典网络模型

💻 算法篇：再忙也别忘了 LeetCode

🚀 Real-Time Object Detection with RPN

目前先进的目标检测网络如 SPP-Net 和 Fast R-CNN 都采用区域建议算法 (region proposal algorithms) 假设目标位置 ；

这些网络都缩短了检测网络的运行时间，但 区域建议计算 依然是目标检测任务的 瓶颈 问题 ；

基于此，提出了一个 区域建议网络( Region Proposal Network，RPN ) ，实现与检测网络 共享 输入图像的 卷积特征 ；

通过 共享卷积特征，将 RPN 和 Fast R-CNN 合并成一个单一的网络，并为神经网络加入 “注意力” 机制 ；

RPN 是一个全卷积网络，可以同时预测每个位置的 目标边框(object bounds) 和 目标得分(objectness scores) ；

RPN 通过端到端(end-to-end) 的训练，以生成高质量的 区域建议(region proposals) ；

在 ILSVRC 和 COCO 2015 比赛中，Faster R-CNN 和 RPN 是夺得 第一名 的基础 ；

🔗 论文地址：Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks

🖼 参考链接：Faster R-CNN: Down the rabbit hole of modern object detection

Selected examples of object detection results

🚀 Faster R-CNN 详解

🎨 Faster R-CNN 提出背景

基于 选择性搜索(Selective Search) 的区域建议(region proposal) 算法成功的推动了目标检测的最新进展 ；

但与 高效的检测网络(efficient detection networks) 相比，选择性搜索 仍要慢一个数量级，成为目标检测实时计算的 瓶颈 问题 ；

🚩 核心思想

Faster R-CNN 利用提出的 深度卷积神经网络 计算建议框 (proposals)，实现 区域建议网络 与 目标检测网络 共享卷积层 ；

在测试阶段共享卷积，从而使得计算建议框的成本很小，从而解决了选择性搜索速度慢的缺陷 ；

🎨 Faster R-CNN 网络结构

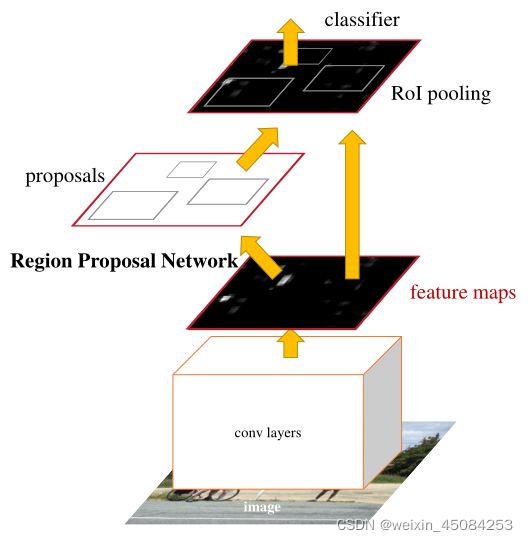

Faster R-CNN 有两个模块组成：

• 生成 建议框（proposes regions）的 深度全卷积网络（RPN）；
• 使用 建议框（proposes regions）的 检测器（Faster R-CNN）；

RPN 模块使用了 注意力机制，实现其高效的检测 ；

Faster R-CNN 算法流程：

• 利用 CNN网络 提取输入图像特征得到 特征图 ；
• 使用 RPN网络 生成 候选框 ，并将生成的候选框投影到特征图上得到对应的 特征矩阵 ；
• 利用 RoI Pooling 层得到 7×7 大小 特征图 ；
• 目标分类预测 与 边界框回归调整 ；

🚩 Region Proposal Network

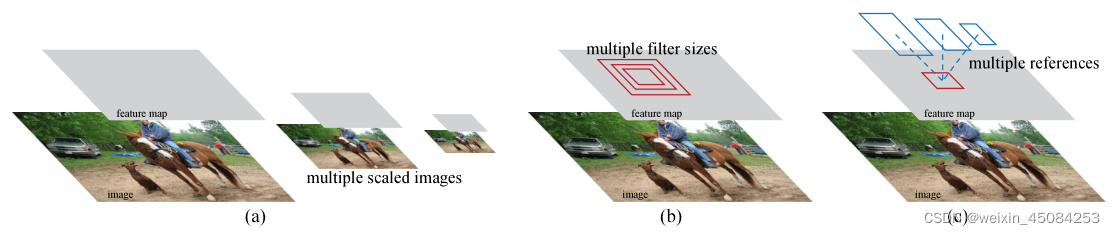

（a）构建了图像金字塔和特征图，并在所有尺寸下运行分类器 ；
（b）在特征图上运行具有多尺寸(multiple scales/sizes)的过滤器金字塔 ；
（c）在回归函数中使用参考框(reference boxes)的金字塔 ；

RPN 的设计用于有效的预测具有广泛尺度和横纵比的区域建议框，避免了枚举多尺寸或宽高比的图像或过滤器 ；

RPN 将任意大小的图像作为输入，并输出一组 矩形目标建议框(rectangular object proposals)，每一个建议框都有一个 对象得分(objectness score)；

在最后的卷积特征图(conv feature map)上使用一个滑动窗口(sliding window) 用于生成区域 建议框 ；

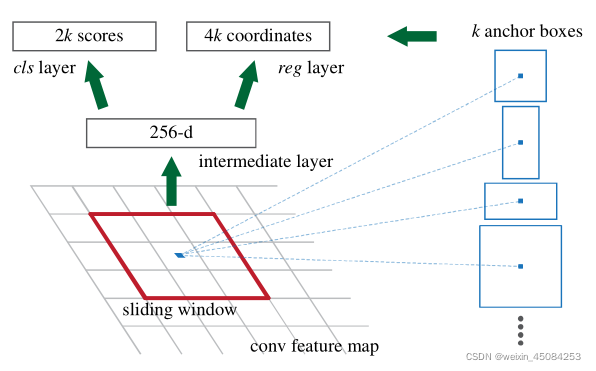

滑动窗口 以卷积特征图的 n×n 空间窗口（默认n=3）作为输入，每次滑动都映射得到一个 低维特征 ；

最后将得到的低维特征 输入到 两个同级的全连接层中 —— 分类层(cls layer) 和 回归层(reg layer) ；

注 ：

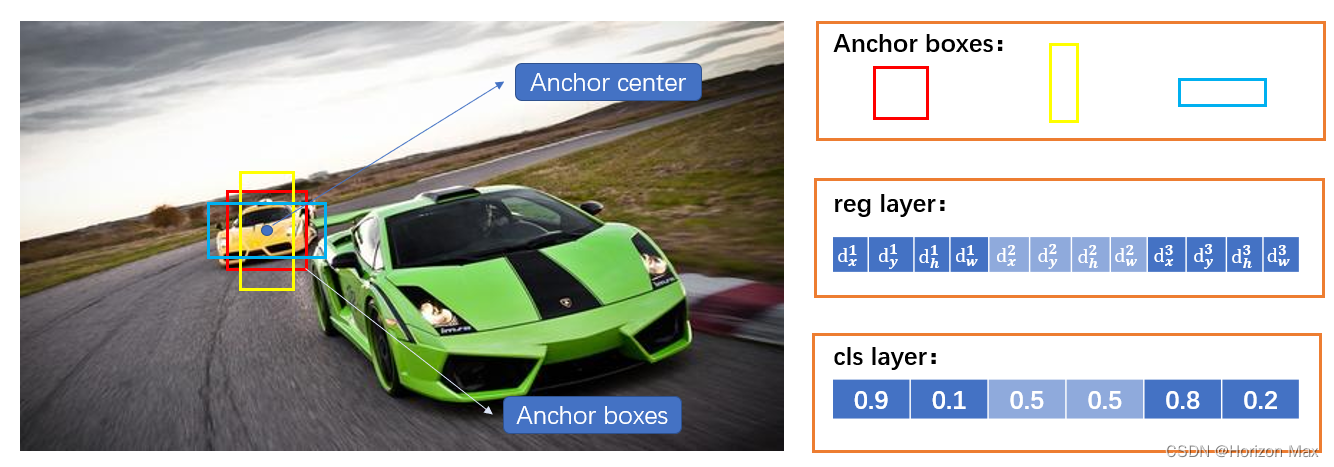

每个滑动窗口可以通过多个 Anchor boxes 生成多个区域建议框，假设每个位置的 Anchor 数量为 k，则 ：

• anchors 对于 W×H 大小的卷积特征图，可以得到 W×H×k 个 Anchor ；
• reg layer 有 4k 个输出：每个建议框有4个参数 (x，y，h，w) ，这里的 x和y 对应着滑动窗口的中心 ；
• cls layer 有 2k个输出：每个建议框有2个得分 (有目标 和 无目标) ；

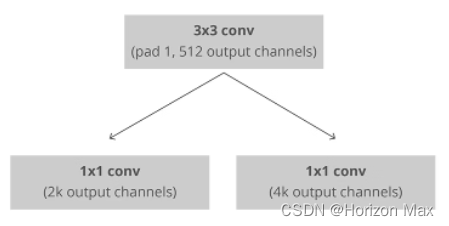

RPN结构：主要由一个3×3卷积层(滑动窗口) 和 两个1×1卷积层(reg 和 cla) 组成（如上图所示）；

以 一个滑动窗口 和 三个Anchor 为例

这里有有一个重要的特性：Anchor 和 Anchor所对应的建议框 都具有 平移不变性(translation invariant) ；

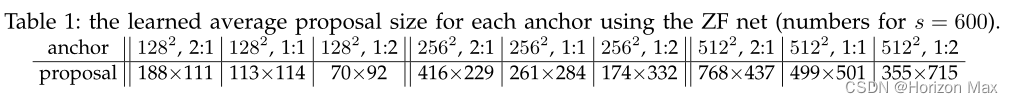

利用多尺寸(Multi-Scale) 的 Anchor 可以解决生成的建议框的尺寸问题，默认情况下，k=9，即一共有 9种 Anchor （经验所得）；

• scales 3 种尺寸 ：128 × 128，256 × 256，512 × 512 ；
• aspect ratios 3 种横纵比 ：1:1，1:2，2:1 ；

利用训练的 bounding-box regressors 实现建议框的尺寸微调，其中每一个回归器(regressor) 负责一个尺寸和一个横纵比 ；

🚩 Sharing Features for RPN and Fast R-CNN

前面所说的 RPN 是一个训练用来 生成区域建议框 的网络，对于检测网络仍使用 Fast R-CNN ；

有三种方法用于共享特征训练网络：

• 交替训练（Alternating training）；
• 近似联合训练（Approximate joint training）；
• 非近似联合训练（Non-approximate joint training）；

Faster R-CNN 采用的是交替训练，先训练 RPN 然后利用生成的 建议框 训练 Fast R-CNN，再用 Fast R-CNN 调整后网络 初始化RPN ；

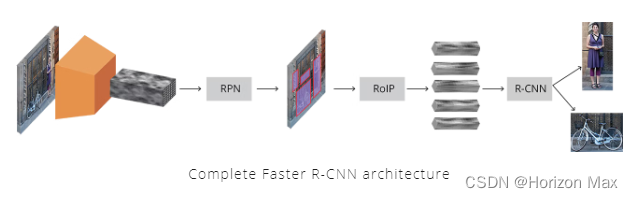

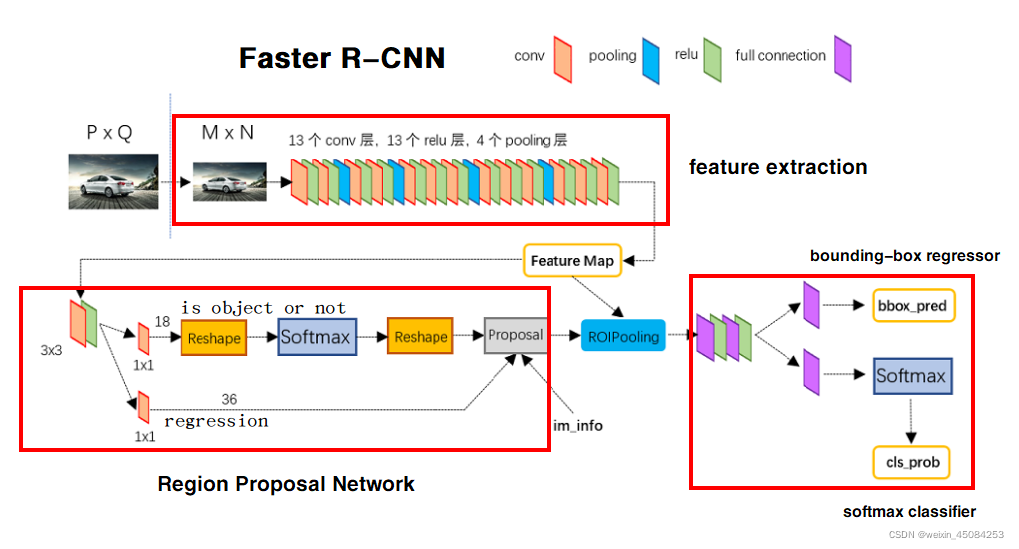

🚩 Faster R-CNN 结构框图

🚀 Faster R-CNN 复现

# Here is the code :

# 后 续 更 新 ~

输出结果：
