前言

        大部分编译器和仿真器在读文件的时候需要预先打开文件。在Vivado自带仿真器中，读文件不需要预先打开要读取的文件，也不需要将文件加入Vivado工程内部。介于此，本文总结了在Vivado中利用Verilog语言进行文件系统操作的各种详细使用方法。

一、Verilog文件操作简介

系统任务	命令1	命令2	命令3	命令4
文件开、闭	$fopen	$fclose	$ferror
文件写入	$fdisplay	$fwrite	$fstrobe	$fmonitor
字符串写入	$sformat	$swrite
文件读取	$fgetc	$fgets	$fscanf	$fread
文件定位	$fseek	$ftell	$feof	$frewind
存储器加载	$readmemh	$readmemb

        使用文件操作任务（尤其注意 $sforamt, $gets, $sscanf 等）对文件进行操作时，需要根据文件性质和变量内容确定使用哪一种系统任务，并保证参数及读写变量类型与文件内容的一致性，不要将字符串类型和多进制类型相混淆。

注意：

        文件访问有两种方式：相对路径访问、绝对路径访问

fd1 = $fopen("rom.txt", "r");    //打开存在的文件
fd2 = $fopen("E:/FPGA/FPGA_Projects/cs_907/cs_907.sim/sim_1/behav/xsim/rom2.dat", "r");//打开的文件不存在

1.  相对路径访问

fd1 = $fopen("rom.txt", "r");    //打开存在的文件

        对于上述表示方式rom.txt，这个文件的位置，必须放在指定文件夹内。

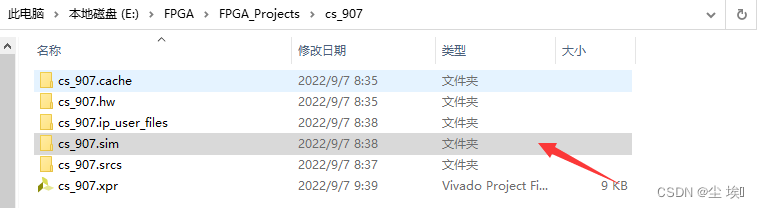

• 打开vivado工程文件的路径

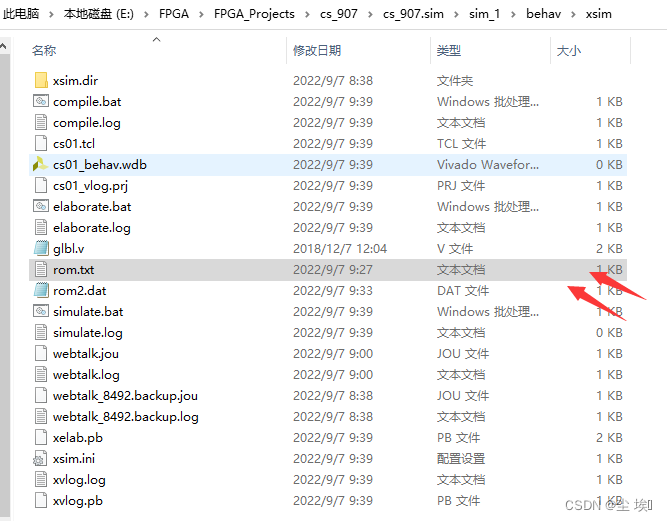

进入sim文件夹，然后依次进入sim_1，behav，xsim

• 在此文件夹内，建立rom.txt、rom2.dat文件



 在这里建立rom.txt、rom2.dat文件即可，之后仿真的时候，就可以正常调用数据了。

        2.绝对路径访问

fd2 = $fopen("E:/FPGA/FPGA_Projects/cs_907/cs_907.sim/sim_1/behav/xsim/rom2.dat", "r");//打开的文件不存在

如上所示，直接给出文件的绝对路径，这样就可以任意设定rom2.dat文件的位置。

注意：斜杠一定要是/，直接复制过来的win路径不是这个，需要修改。

要点补充

1.除了书本上常用的六种（各三种）用法外，还可以如下方式：

$readmemb（“D：/file1/file2/ramh.dat”，a）；

即可以调用到放置在任意处的存储文件。

2.当采用$readmemb（“ramh.dat”，a）；这种方式时，ramh.dat文件必须放置在工程下的simulation📁下，亲测其他放置都无效。

3.关于存储文件后缀，.dat .txt 甚至不加后缀都可以，只要保证程序里调用的与文件夹中实际的一致，可以索引到即可！

4.存储顺序。文档中由上至下，对应数组由低到高。

5.不可综合。$readmemb、$readmemh、initial 都是不可综合语句（怎么可以这样呢！那大数组怎么赋值？）也就是说只能在仿真时调试用。

6.对于$readmemh对应的16进制文件，不用写成4'hA，最简单的A即可。

二、Verilog文件操作详细介绍

1.文件打开、关闭

系统任务	调用格式	任务描述
文件打开	fd = $fopen("fname", mode) ;	fname 为打开文件的名字 fd 为返回的 32bit 文件描述符 --- 正确打开时，fd 为非零值 --- 打开出错时，fd为零值 mode 用于指定文件打开的方式
文件关闭	$fclose(fd) ;	关闭 fd 描述的对应文件
文件错误	err = $ferror(fd, str) ;	正常打开文件时： --- err 与 str 均为零值， 打开文件出错时： --- err 返回非零值表示错误 --- str 返回非零值存储错误类型 --- 官方建议 str 长度为 640bit 位宽

对文件的打开、关闭操作的举例如下：

module cs01_tb(
  );

//open/close file
   integer fd1, fd2 ;
   integer err1, err2 ;
   reg [320:0] str1, str2 ; //错误类型的变量也可以为可支持的 string 类型
   initial begin
      //existing file
      // fd1 = $fopen("./DATA_RD.HEX", "r");    //打开存在的文件
	  fd1 = $fopen("rom.txt", "r");    //打开存在的文件
      err1 = $ferror(fd1, str1);
      $display("File1 descriptor is: %h.", fd1 );//非零值
      $display("Error1 number is: %h.", err1 );  //0
      $display("Error2 info is: %s.", str1 );    //0
      $fclose(fd1);
      //not existing file
      fd2 = $fopen("E:/FPGA/FPGA_Projects/cs_907/cs_907.sim/sim_1/behav/xsim/rom3.dat", "r");//打开的文件不存在

      err2 = $ferror(fd2, str2);
      $display("File2 descriptor is: %h.", fd2 ); //0
      $display("Error2 number is: %h.", err2 );   //非零值
      $display("Error2 info is: %s.", str2 );     //非零值
      $fclose(fd2);
   end

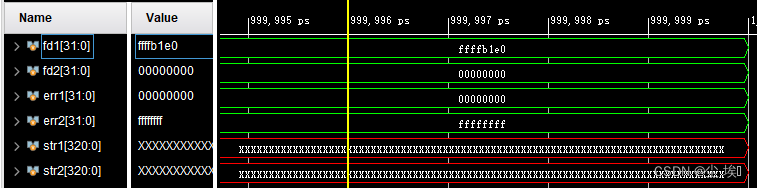

文件打开方式 mode 类型及其描述如下：

r	只读打开一个文本文件，只允许读数据。
w	只写打开一个文本文件，只允许写数据。如果文件存在，则原文件内容会被删除。如果文件不存在，则创建新文件。
a	追加打开一个文本文件，并在文件末尾写数据。如果文件如果文件不存在，则创建新文件。
rb	只读打开一个二进制文件，只允许读数据。
wb	只写打开或建立一个二进制文件，只允许写数据。
ab	追加打开一个二进制文件，并在文件末尾写数据。
r+	读写打开一个文本文件，允许读和写
w+	读写打开或建立一个文本文件，允许读写。如果文件存在，则原文件内容会被删除。如果文件不存在，则创建新文件。
a+	读写打开一个文本文件，允许读和写。如果文件不存在，则创建新文件。读取文件会从文件起始地址的开始，写入只能是追加模式。
rb+	读写打开一个二进制文本文件，功能与 "r+" 类似。
wb+	读写打开或建立一个二进制文本文件，功能与 "w+" 类似。
ab+	读写打开一个二进制文本文件，功能与 "a+" 类似。



2.文件写入

        写文件的系统任务主要包括：$fdisplay, $fwrite, $fstrobe, $fmonitor，以及它们对应的自带格式的系统任务 $fdisplayb, $fdisplayh, $fdisplayo 等。

调用格式	任务描述
$fdisplay(fd, arguments) ;	按顺序或条件写文件，自动换行
$fwrite(fd, arguments) ;	按顺序或条件写文件，不自动换行
$fstrobe(fd, arguments) ;	语句执行完毕后选通写文件
$fmonitor(fd, arguments) ;	只要数据有变化就写文件

        相对于标准显示任务 $display, $write, $strobe, $monitor，写文件系统任务除了用法格式上需要多指定文件描述符 fd，其余打印条件、时刻特性等均与其对应的显示任务保持一致。利用追加写的方式，对文件进行写操作的举例如下：

module cs02_tb(

    );

 //(2) write file
   integer fd ;
   integer err, str ;
   initial begin

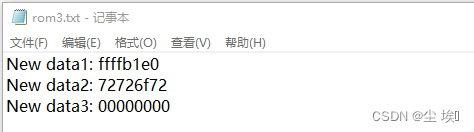

      fd = $fopen("rom3.txt", "a+");  //末尾追加的方式打开
      err = $ferror(fd, str);
      if (!err) begin
         $fdisplay(fd, "New data1: %h", fd) ;
         $fdisplay(fd, "New data2: %h", str) ;
         $fdisplay(fd, "New data3: %h", err) ;
         //$write(fd, "New data3: %h", err) ; //最后一行不换行打印
      end
      $fclose(fd);
   end

endmodule

3.字符串的写入

        Verilog 还提供了往字符串里写数据的系统任务 $swrite 和 $sformat。

调用格式	任务描述
$swrite(reg,"list_of_arguments"，格式) ;	按顺序或条件写字符串到变量 reg 中， list_of_arguments为所输入的字符串，
len = $sformat(reg, format_str, arguments) ;	按格式 format_str 写字符串到变量 reg 中 格式与 $display 指定格式时一致， 不建议省略第二个参数 format_str， 可返回字符串长度 len

        $sformat 第二个参数 format 为字符串类型，一般建议不要省略。该参数指定了输入变量的类型，指定类型时也可以包含其他字符串信息，类型种类及用法可参考显示函数 $display。该参数也可以为寄存器类型，但要求存储的数据为正常的字符串数据。写字符串代码举例如下：

module cs03(
    );
//(3) write string
   reg [299:0] str_swrite, str_sformat;
   reg [63:0] str_buf ;
   integer    len, age ;
   initial begin
      #20 ;
      str_buf   = "runoob!" ;
      age       = 9 ;

      //$swrite 指定格式写包含变量的字符串
      $swrite(str_swrite, "%s age is %d", str_buf, age) ;
      $display("%s", str_swrite);
      //$swrite 直接写不含有变量的字符串
      $swrite(str_swrite, "years ", "old.") ;
      $display("%s", str_swrite);
      //$swrite 不指定格式写包含变量的字符串，不建议
      $swrite(str_swrite, age) ;
      $display("$swrite err test: %d", str_swrite);

      $display();
     //$sformat 指定格式写包含变量的字符串
      $sformat(str_sformat, "I have learnt in %s", str_buf) ;
      $display("%s", str_sformat);
      //$sformat 直接写不含有变量的字符串，并获取字符串长度
      len = $sformat(str_sformat, "for 4 years!") ;
      $display("%s", str_sformat);
      $display("$sformat len: %d", len);
      //$sformat 直接一次写多个不含有变量的字符串，不建议
      $sformat(str_sformat, "for", "4", "years!") ;
      $display("$sformat err test: %s", str_sformat);
   end

endmodule

忽略打印信息的空格，调试信息输出如下：



        由此可知，$sformat 与 $swrite 用法可以一致，例如 $sformat 可采用指定格式的写字符串，或只写一次不含变量的字符串。此时 $sformat 相当于在第二个参数中未指定变量类型，所以第三个参数应该忽略不写。

         $swrite 还可以一次写多个不包含变量的字符串，而 $sformat 不允许如此调用。也建议，使用 $swrite 写包含变量的字符串时要指定变量类型，否则结果可能不可预测。

4.文件读取

系统任务	调用格式及说明
按字符读文件	c = $fgetc( fd ) ;
	按字符格式将 fd 数据输出给变量 c，c 位宽最少为 8 读取错误时 c 值为 EOF(-1)，可以用 $ferror 检查错误类型
按字符写缓冲区	code = $ungetc(c, fd ) ;
	向文件 fd 缓冲区写字符 c c 值在下次调用 $fgetc 时返回，文件 fd 自身内容不会发生变化 正常写缓冲时返回值 code 为 0，发生错误时返回值 code 为 EOF
按行读文件	code = $fgets(str, fd)
	按字符连续读，直至变量 str 被填满，或一行内容读取完毕，或文件结束 正常读取时返回值 code 为读取行数（次数），发生错误时 code 为 0
按格式读文件	code = $fscanf(fd, format, args) ;
	按格式 format 将文件 fd 中的数据读取到变量 args 中 format 可参考 $display 指定格式说明 读取一次的停止条件为空格或换行 读取发生错误时返回值 code 为 0
按格式读字符串	code = $sscanf(str, format, args) ;
	按格式 format 将字符串型变量 str 读取到变量 args 中 调用格式方法和 $fscanf 一致
按二进制读文件	code = $fread(store, fd, start, count) ;
	按二进制数据流格式将数据从文件 fd 读取到数组或寄存器变量 store 中 start 为文件起始地址，count 为读取长度 若 start/count 未指定，数据会全部填充至变量 store 中 若 store 为寄存器类型，则 start/count 参数无效，store 变量填充满一次数据后便会停止读取

5.文件定位

系统任务	调用格式	任务描述
获取文件位置	pos = $ftell( fd ) ;	返回文件当前位置距离文件首部的偏移量，初始地址为 0 偏移量按照字节为一单位（8bits） 配合 $fseek 使用
重定位	code = $fseek(fd, offset, type) ;	设置文件下一个输入或输出的位置 offset 为设置的偏移量 type 为偏移量的操作类型 --- 0: 设置位置到偏移地址 --- 1: 设置位置到当前位置加偏移量 --- 2: 设置位置到文件尾加偏移量，经常使用负数来表示文件尾向前的偏移量
无偏移重定位	code = $rewind( fd ) ;	等价于 $fseek( fd, 0, 0) ;
判断文件尾部	code = $feof(fd) ;	判读是否到文件尾部 检测到文件尾部时返回值为 1，否则为 0

6.加载存储器

系统任务	调用格式及说明
加载十六进制文件	$readmemh("fname", mem, start_addr, finish_addr)
	fname 为数据文件名字 mem 为数组型/存储器型变量 start_addr、finish_addr 分别为起始地址和终止地址 start_addr、finish_addr 可以省略，此时加载数据的停止条件为存储器变量 mem 被填充完毕，或文件读取完毕 文件内容只应该有空白符（或换行、空格符）、二进制或十六进制数据 注释用"//"进行标注，数据间建议用换行符区分
加载二进制文件	$readmemb("fname", mem, start_addr, finish_addr)
	用法格式同 $readmemb

文件 rom.txt 内容如下，将此文件的内容加载到存储器变量中。

 加载存储器举例代码如下：

module（）；
//6 load mem
   reg [31:0]   mem_load [3:0] ;
   initial begin
      #50 ;
      $readmemh("rom.txt", mem_load);
      $display("Read memory1: %h", mem_load[0]) ;
      $display("Read memory2: %h", mem_load[1]) ;
      $display("Read memory3: %h", mem_load[2]) ;
      $display("Read memory4: %h", mem_load[3]) ;
   end

endmodule

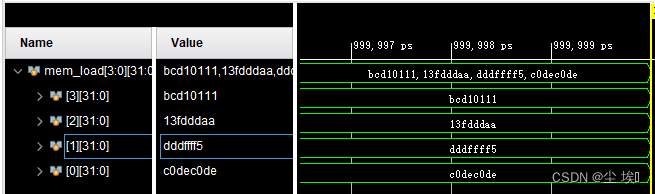

仿真结果如下：

---

总结

        本文对Verilog文件操作进行了详细的阐述，仅作为学习记录所用。
