前言

天气越来越热，顶楼更是热得不行，白天是不舍得开空调的，毕竟电费贵两毛钱。埋头折腾，也就不觉得热了。

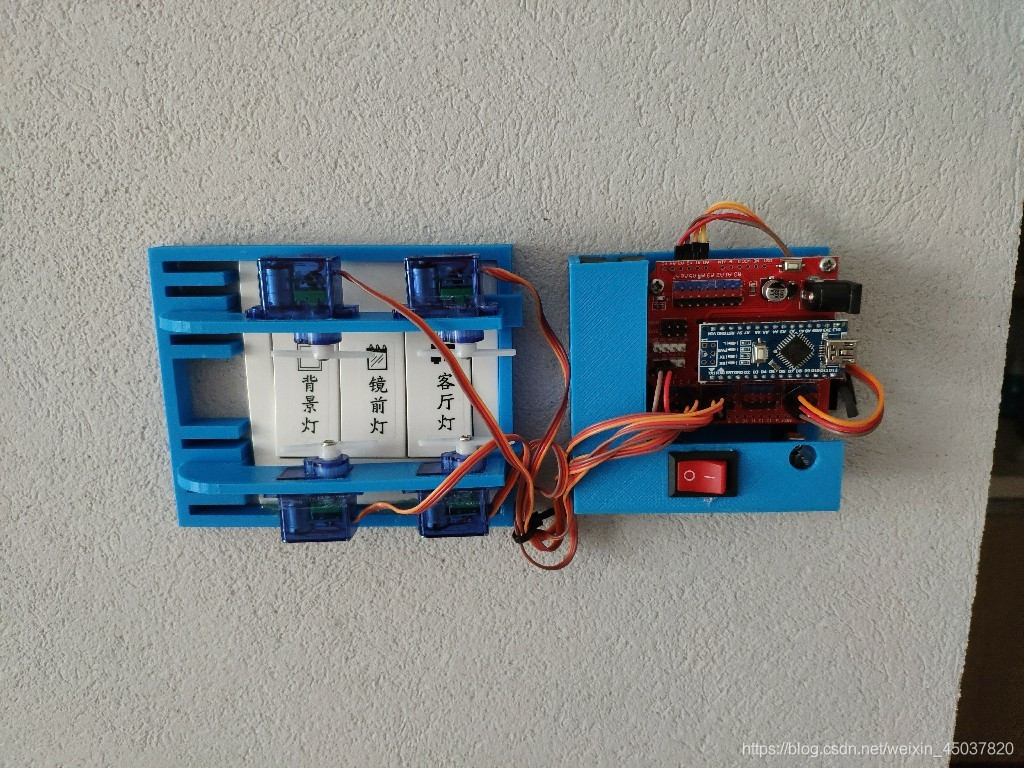

本文介绍了最近折腾的一个无聊的装置——伪智能开关，没有什么实际用处，就跟之前制作的黑白棋子分类一样，纯粹是觉得好玩，不喜可喷。
在这里插入图片描述

简介

舵机控制模块

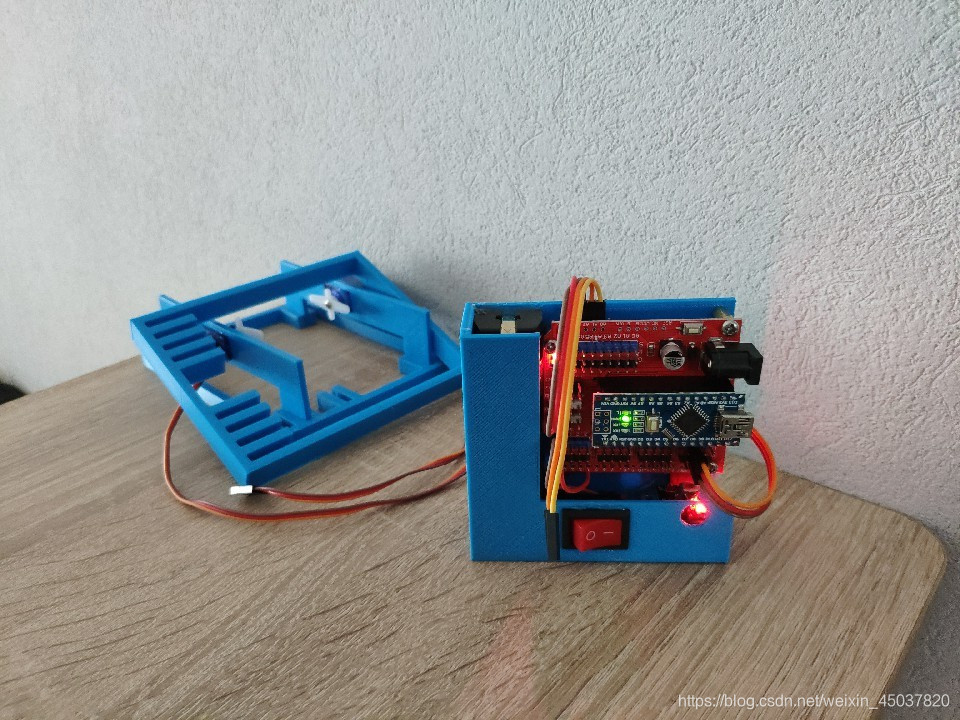

装置使用了四个舵机，为了方便接线，先做了一个舵机控制模块，整合了可以充电的5V1A电源、Arduino Nano板及拓展板、HC05蓝牙模块和38KHz红外接收模块。

在这里插入图片描述

本次未使用HC05蓝牙模块，考虑下一个项目通过MIT App Inventor做一个配套的App，配合蓝牙模块演示。

控制方式使用的红外遥控，控制套件在之前的文章里介绍过，这里就偷懒直接复制粘贴了。

红外遥控套件介绍

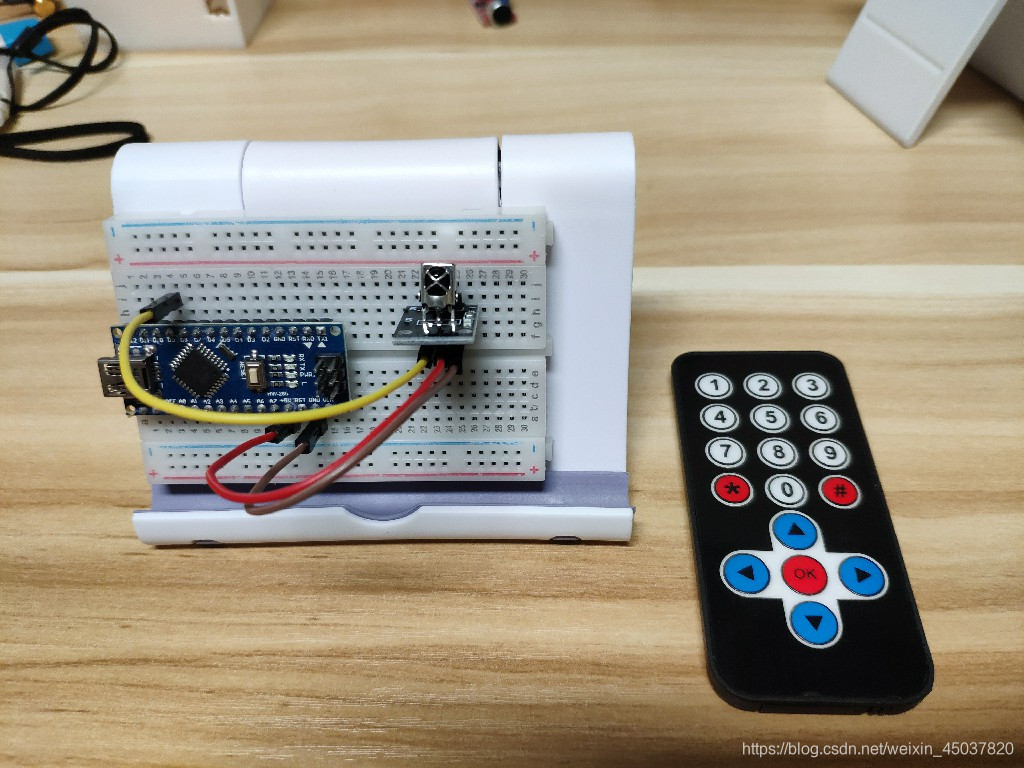

红外遥控套件包括红外遥控器和38KHz红外接收模块。

红外遥控器具有17个功能键，发射距离最远可达8米，适合在室内操控各种设备。实际控制距离只有5-8米，受周围环境因素以及中间阻挡物影响。

38KHz红外接收模块采用HX1838，可接收标准38KHz调制的遥控器信号，通过对进行编程，即可实现对遥控器信号的解码操作，从而可制作各种遥控机器人以及互动作品。

在这里插入图片描述

使用以下代码可以在串口监视器中读取红外遥控器17个功能键的输出信号。

#include <IRremote.h>

int RECV_PIN = 9; //接收模块信号线接D9
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup(){

  irrecv.enableIRIn();
  Serial.begin(9600);
}

void loop() {

  if (irrecv.decode(&results))   //读取遥控器信号
  {

    Serial.println(results.value);
    irrecv.resume();
  }
}
