本文介绍了使用Processing进行Arduino串口数据可视化的学习笔记。通过两个案例，展示如何实现Processing控制Arduino的LED灯以及Arduino控制Processing图形的移动。案例一涉及鼠标点击控制不同颜色的LED，案例二涉及通过Arduino接收到的开关信号移动Processing中的图形。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

Arduino可以搭载各式各样的传感器，使用Arduino IDE自带的串口监视器可以查看传感器的数据，但是不够形象。更进一步，可以通过第三方软件进行串口数据可视化处理，Processing是使用得比较多的一个，以下是第一篇Processing学习笔记。通过两个简单的案列说明了Arduino如何与Processing传输数据，第一个是通过Procesing发送指令控制Arduino，第二个是通过Arduino发送指令控制Processsing。

Processing 在 2001 年诞生于麻省理工学院（MIT）的媒体实验室，主创者为 Ben Fry 和 Casey Reas，项目发起的初衷，本是为了满足他们自身的教学和学习需要。后来，当Casey在意大利的伊夫雷亚交互设计学院（Interaction Design Institute Ivrea）进行教学的时候，基于Processing，衍生出了Wiring和Arduino项目。随着时间的推移，又诞生了多个语言的版本，比如基于JavaScript的Processing.js，还有基于Python、Ruby、ActionScript以及Scala等版本。而当前的Processing，成立了相应的基金会，由基金会负责软件的开发和维护工作。

Processing项目是Java开发的，支持Linux、Windows以及Mac OSX三大平台，并且支持将图像导出成各种格式。对于动态应用程序，甚至可以将 Processing 应用程序作为 Java™ applet 导出以用在 Web 环境内。为了降低设计师的学习门槛，用Processing进行图形设计的编程语言并不是Java，而是重新开发了一门类C的编程语言，易于上手。Processing支持OpenGL和WebGL，不但可以渲染2D图形，还可以渲染3D图形。Processing可不只是能够渲染漂亮的图形，还支持与其他软件的通信，结合之前提到的Arduino项目，甚至可以和外部硬件进行交互。

案列一：鼠标点击控制

通过Processing画三个不同颜色的矩形，点击不同的矩形时，Arduino控制的该颜色LED灯亮。

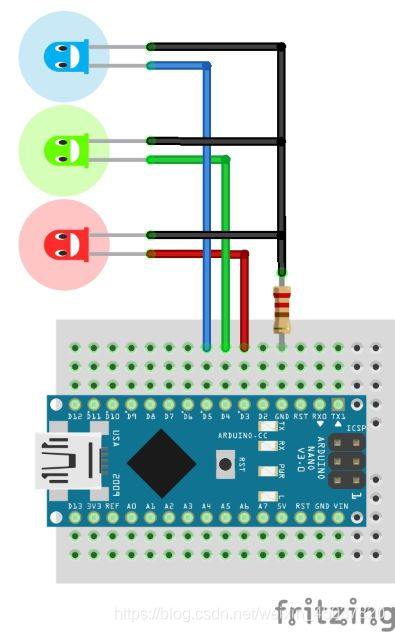

案列一接线

案列一代码

Arduino代码

int redPin = 3;
int greenPin = 4;
int bluePin = 5;

int c = 0;

void setup()
{

  Serial.begin(9600);  //比特率设置为一致方可通信
  pinMode(redPin,OUTPUT);
  pinMode(greenPin,OUTPUT);
  pinMode(bluePin,OUTPUT);
}

void loop()
{

  if(Serial.available());
  c = Serial.read();
  if (c == 97)  //a的ASCII码值为97
  {

    digitalWrite(redPin,HIGH);
    delay(500);
    digitalWrite(redPin,LOW);
  }
  if (c == 98)  //b的ASCII码值为98
  {

    digitalWrite(greenPin,HIGH);
    delay(500);
    digitalWrite(greenPin,LOW);
  }
  if (c == 99)
  {

    digitalWrite(bluePin,HIGH);
    delay
