嵌入式开发学习笔记3-了解单片机引脚功能

单片机引脚介绍

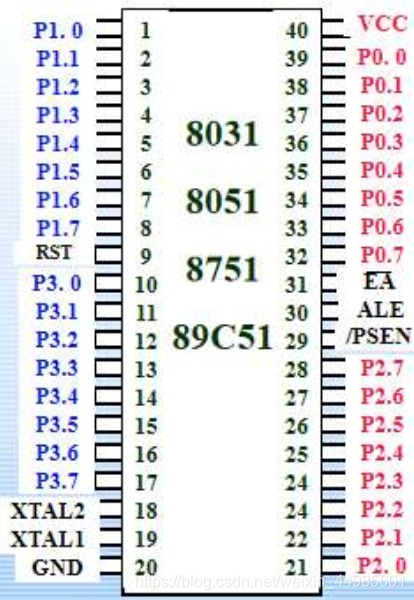

51单片机的引脚图如图所示

单片机中的引脚主要包括：
1）电源线和时钟信号线共4根
VCC，GND–电源和地+5V电源供电
XTAL1（19脚）–时钟振荡器输入端
XTAL2（18脚）–时钟振荡器输出端
2）控制线4根
RST–复位信号，晶振工作后2个机器周期的高电平复位CPU
ALE–地址锁存信号访问外部存储器时该信号锁存低8位地址；无RAM时，ALE为晶振6分频
PSEN–外部程序存储器从程序存储器中读取指令或数据时，该信号有效
EA–程序存储器有效地址，EA=1从内部开始执行程序；EA=0从外部开始执行程序
3）I/0口线32根
MCS-51系列单片机P0、P1、P2、P3共32位，对应芯片的32根引脚
有关其内部电路在前篇博客转载–了解单片机IO口中有了详细介绍

I/O口功能介绍

P0口（39-32脚）

P0.0-P0.7统称为P0口，在不接片外存储器与不扩展I/O口时，可作为准双向输入/输出口，在接有片外存储器或扩展I/O口时，P0口分时复用为低8位地址总线和双
