14229协议常用的诊断服务介绍0x85服务学习笔记

1.服务描述

客户端应使用ControlDTCSetting服务停止或恢复服务器中DTC状态位的更新。DTC状态位报告在对ReadDTCInformation的某些子功能的肯定响应的DTC参数的statusOfDTC中。
ControlDTCSetting请求消息可用于停止单个服务器或一组服务器中DTC状态位的更新。如果被寻址的服务器无法停止DTC状态位的更新，则应使用ControlDTCSetting否定响应消息进行响应，指出拒绝的原因。
当服务器接受子功能值为DTCSettingType=off的ControlDTCSetting请求时，服务器应暂停对DTC状态位的任何更新（即，冻结当前值），直到再次启用该功能。一旦在子功能设置为“on”的情况下执行了ControlDTCSetting请求，或者发生了到不支持ControlDTCSetting的会话的转换（例如，会话层超时到defaultSession、ECU重置等），DTC状态位信息的更新应继续。如果在请求的活动会话中支持服务，则服务器仍应发送肯定响应子功能设置为“开”或“关”，即使请求的DTC设置状态已激活。
如果客户端发送了ClearDiagnosticInformation（0x14）服务，则ControlDTCSetting不应禁止重置服务器的DTC状态位。
DTC状态位记录了与表示特定故障状态的数字标识符（DTC）相关的某些信息。ControlDTCSetting仅打开/关闭DTC状态位更新。ControlDTCSetting服务不会导致关闭故障监控，也不会导致禁用故障软件策略。不建议故障软或故障安全策略与DTC状态位直接链接或耦合（例如，接受的ClearDiagnosticInformation请求不会直接删除任何激活的故障软件）

2.请求消息定义

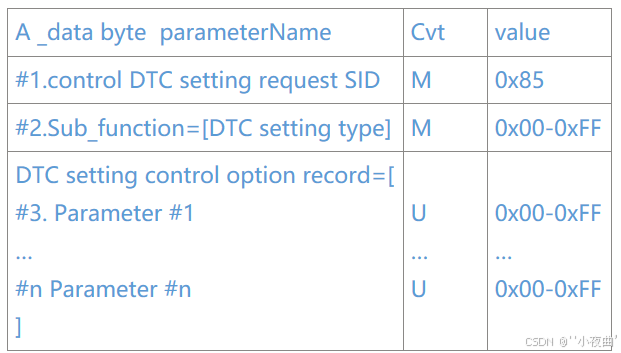

请求报文分为三个部分，
①第一部分是SID（1个字节），在这里就是0x85；
②第二部分是子功能参数DTCSettingType（1个字节），
③第三部分是DTCSettingControlOptionRecord参数，当控制DTC状态位的更新时，用户可以选择此参数记录来向服务器传输数据（例如可以包含要打开或关闭的DTC列表）

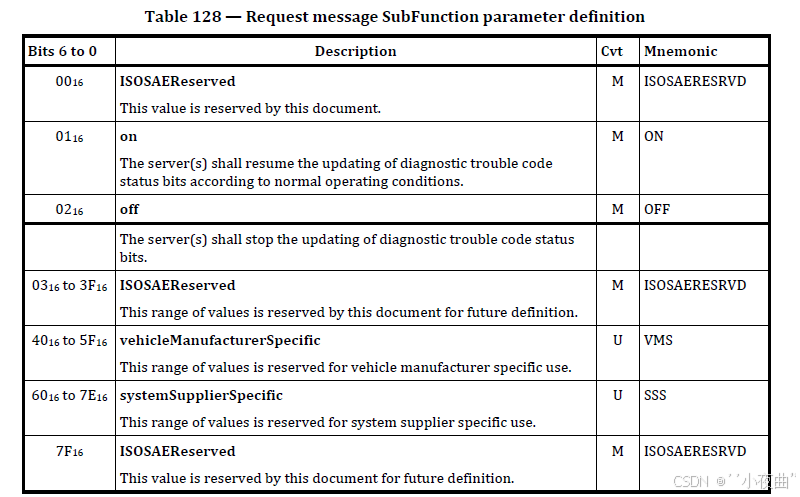

3.子功能参数定义

注意：支持子功能且支持抑制肯定响应指示位

4.肯定响应消息定义

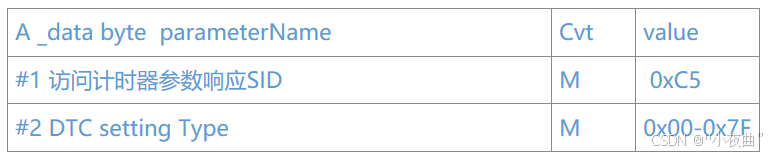

ControlDTCSetting服务的肯定响应报文分两个部分，
①第一部分是SID+0x40（1个字节），在这里就是0xC5；
②第二部分是子功能参数DTCSettingType（1个字节），和请求报文中的子功能参数相同

5.否定响应消息定义

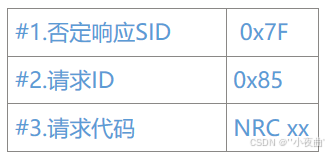

否定响应消息分为三个部分，
①第一部分是固定的0x7F（1个字节）；
②第二部分是SID（1个字节），这里就是0x85；

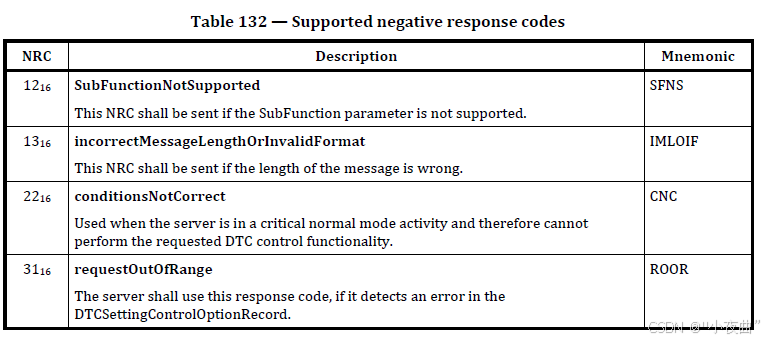

③第三部分是NRC，

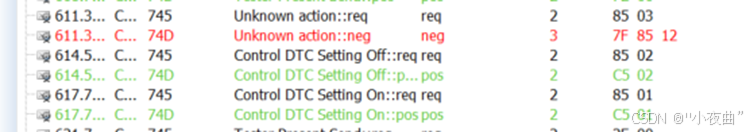

6.Temp
