本文介绍了在网络设备中IRF（堆叠）与VRRP结合使用来实现设备级冗余的实战配置。配置拓扑包括两台核心交换机形成IRF，两台路由器配置VRRP，通过VRRP和IRF协议实现三层互联，确保核心和路由器之间的设备级和链路级冗余。详细配置步骤包括IRF协议设置、VRRP配置以及在核心交换机上创建和配置VLAN。最后强调了配置时应注意路由器与交换机的VRRP配置区别及接口模式选择。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

IRF（堆叠）在华三的网络设备组网中几乎是每次都能用到的协议，最常见的环境就是为了设备级的冗余，两台核心交换机做堆叠，两台汇聚交换机，然后在核心和汇聚交换上做链路聚合。这样组网，配置简单，没有逻辑上的环路，而且有设备级的可靠性。但是有的情况下设备不支持IRF,这时候就需要IRF配合VRRP使用，做到设备级的冗余，具体使用环境见下拓扑。

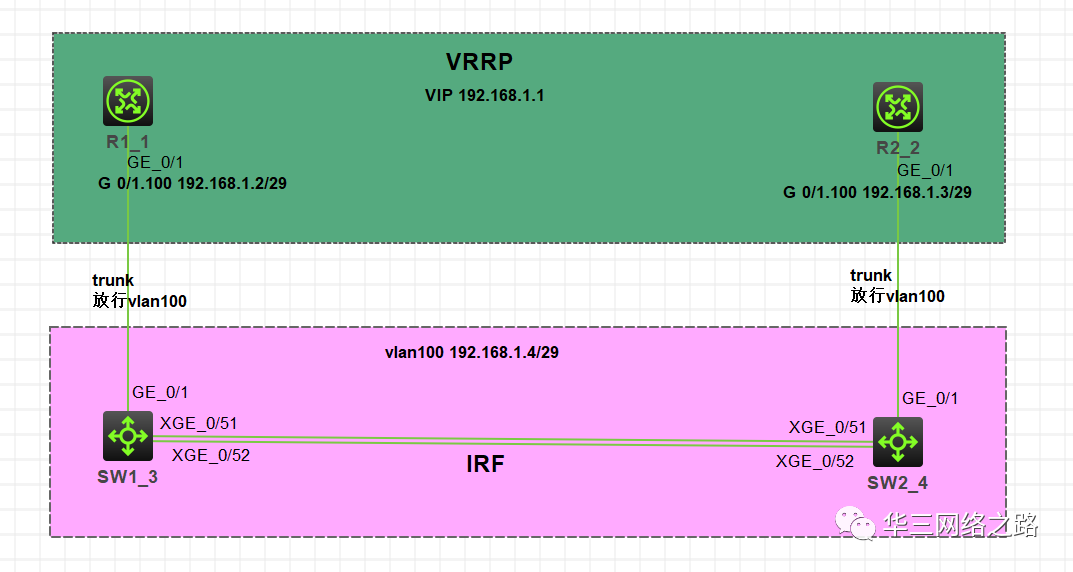

一、配置拓扑

二、配置需求

（1）核心交换机SW1、SW2为简化管理，配置IRF;

（2）路由器R1、R2由于不支持IRF，所以配置VRRP;

（3）R1的G 0/1.100的子接口地址为192.168.1.2/29，R2的G 0/1.100的子接口地址为192.168.1.3/29，虚拟网关地址为192.168.1.1/29，R1为VRRP优先级为120，设为主设备；

（4）SW1、SW2配置完IRF后，创建vlan 100，vir-vlan 100地址为192.168.1.4/29；

（5）实现效果：核心交换机和路由器之间通过VRRP和IRF协议实现三层互联，做的核心和路由器之间的设备级和链路级冗余。

三、配置步骤

1. IRF配置

IRF协议详细介绍见历史文章。

SW1配置：

[SW1]IRF member 1 priority 32
[SW1]interface Ten-GigabitEthernet 1/0/51
[SW1-Ten-GigabitEthernet1/0/51]shutdown
[SW1-Ten-GigabitEthernet1/0/51]interface Ten-GigabitEthernet 1/0/52
[SW1-Ten-GigabitEthernet1/0/52]shutdown
[SW1-Ten-GigabitEthernet1/0/52]quit
[SW1]irf-port 1/1
[SW1-irf-port1/1]port group interface Ten-G
