第19章 配置VLAN-vlan、trunk实验(H3CNE)

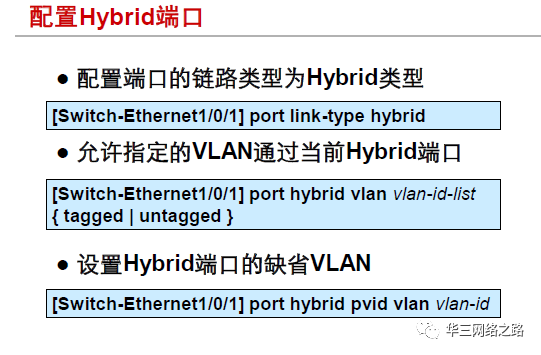

一、配置Hybrid端口

在某些情况下，需要用到Hybrid端口。Hybrid端口也能够允许多个VLAN帧通过，并且还可以指定哪些VLAN 数据帧被剥离标签。配置某个端口成为Hybrid 端口的步骤如下。

第1步：在以太网端口视图下指定端口链路类型为Hybrid。配置命令为：
port link-type hybrid

第2步：默认情况下，所有Hybrid 端口只允许VLAN1 通过。所以，需要在以太网端口视图下指定哪些VLAN数据帧能够通过Hybrid端口，并指定是否剥离标签。配置命令为：
port hybrid vlan vlan-id-list { tagged | untagged }

第3步：在以太网端口视图下设定Hybrid端口的默认VLAN。配置命令为：
port hybrid pvid vlan vlan-id

注意：Trunk 端口不能直接被设置为Hybrid 端口，只能先设为Access 端口，再设置为Hybrid 端口。

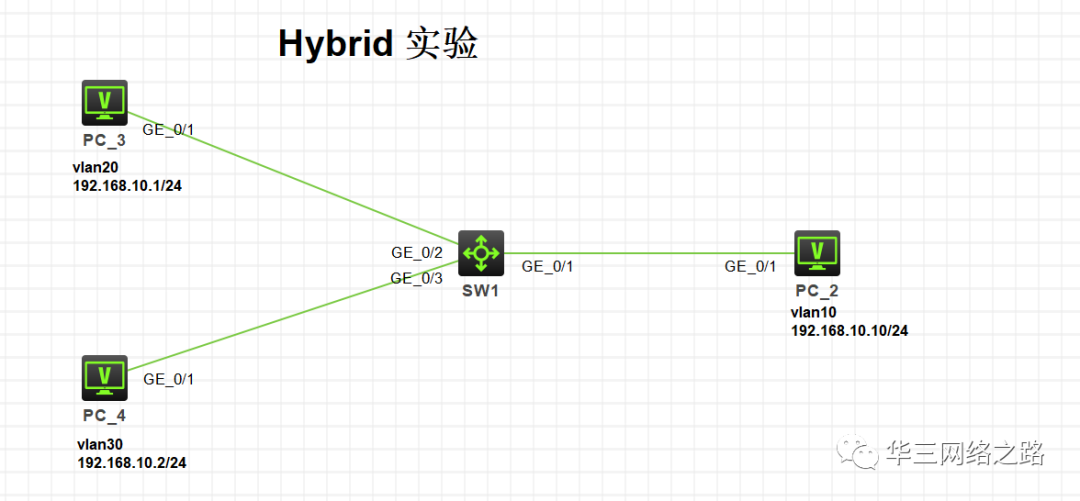

二、配置拓扑

三、配置需求

（1）按照图示配置 IP 地址；
