关于STP的详细知识，可以关注公众号，查看往期文章，本文不再赘述。主要介绍RSTP和MSTP的概念，及MSTP的配置实例。

一、RSTP

RSTP（快速生成树协议）从STP发展而来，与STP基本思想一致，具备STP的所有功能，可兼容STP运行。

RSTP和STP有所不同

减少了端口状态
增加了端口角色
BPDU格式及发送方式不同
当交换网络拓扑结构发生变化时， RSTP可以更快地恢复网络的连通性

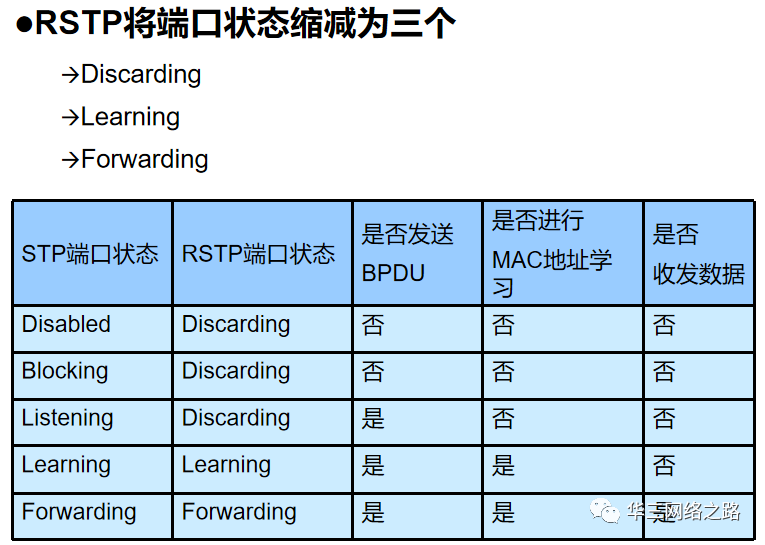

1. RSTP的端口状态

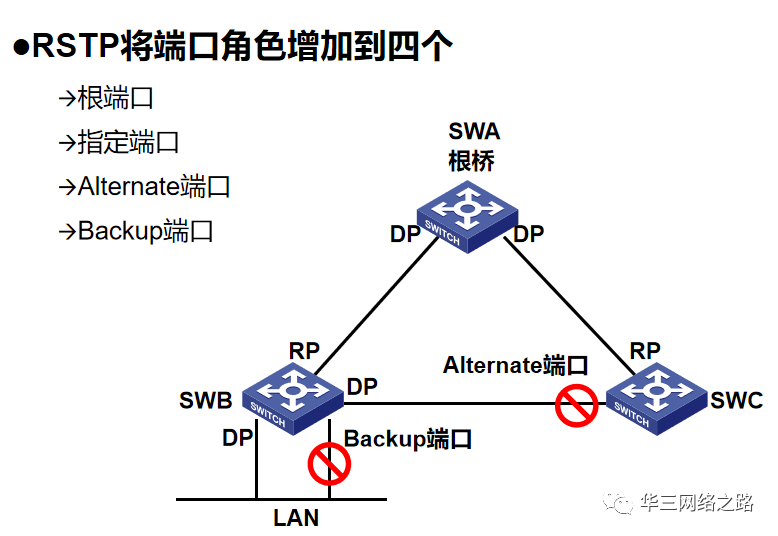

2. RSTP的端口角色

二、MSTP

MSTP（多生成树协议）,基于实例计算出多颗生成树，实例间实现负载分担。主要是在具备STP、RSTP优点的同时解决STP/RSTP的如下局限：

（1）所有VLAN共享一颗生成树

（2）无法实现不同VLAN在多条Trunk链路上的负载分担

1. MST域

MST域（MST Region）：拥有相同MST配置标识的网桥构成的集合

（1）域名

（2）修订级别

（3）VLAN映射关系

2. MSTP配置实例

2.1 配置拓扑

2.2 配置需求

（1）所有交换机上创建vlan10、vlan20、vlan30、vlan30,并在接口1、2上放行。

（2）配置MSTP，SW1作为实例1的主根，实例2的备份根；SW1作为实例2的主根，实例1的备份根。最终达到的效果是：利用MSTP技术，消除2层环路，实例1阻塞SW2上的2口，实例2阻塞SW2上的1口，实现链路备份和基于vlan的负载均衡。

2.3 配置步骤

（1）在每台交换机上创建vlan10、vlan20、vlan30、vlan30,并在接口1、2上放行;

[SW1]vlan 10[SW1-vlan10]vlan 20[SW1-vlan20]vlan 30[SW1-vlan30]vlan 40[SW1-vlan40]quit[SW1][SW1]int g 1/0/1[SW1-GigabitEthernet1/0/1]port link-type trunk [SW1-GigabitEthernet1/0/1]port trunk permit  vlan 10 20 30 40[SW1-GigabitEthernet1/0/1]int g 1/0/2[SW1-GigabitEthernet1/0/2] port trunk permit vlan 1 10 20 30 40[SW1-GigabitEthernet1/0/2]quit[SW1]

[SW2]vlan 10[SW2-vlan10]vlan 20[SW2-vlan20]vlan 30[SW2-vlan30]vlan 40[SW2-vlan40]int g 1/0/1[SW2-GigabitEthernet1/0/1]port link-type trunk [SW2-GigabitEthernet1/0/1]port trunk permit vlan 10 20 30 40[SW2-GigabitEthernet1/0/1]int g 1/0/2[SW2-GigabitEthernet1/0/2] port link-type trunk[SW2-GigabitEthernet1/0/2] port trunk permit vlan 1 10 20 30 40[SW2-GigabitEthernet1/0/2]quit[SW2]

[SW3]vlan 10 [SW3-vlan10]vlan 20[SW3-vlan20]vlan 30[SW3-vlan30]vlan 40[SW3-vlan40]int g 1/0/1[SW3-GigabitEthernet1/0/1]port link-type trunk [SW3-GigabitEthernet1/0/1]port trunk permit vlan 10 20 30 40[SW3-GigabitEthernet1/0/1]int g 1/0/2[SW3-GigabitEthernet1/0/2] port link-type trunk[SW3-GigabitEthernet1/0/2] port trunk permit vlan 1 10 20 30 40[SW3-GigabitEthernet1/0/2]quit[SW3]

(2)在每台交换机上配置 MST 域，域名为 h3c，修订级别为 1，创建 Instance1 映射 Vlan10 和 Vlan20，创建 Instance2 映射 Vlan30 和 Vlan40。（备注：如果存在vlan没有主动映射，则默认映射在实例0中）

说明：1. 修订级别没有任何实际意义；同一个MST域必须满足域名、修订级别、VLAN映射关系完全相同（在MSTP排错时需要特别关注）。

[SW1]stp region-configuration [SW1-mst-region] region-name h3c[SW1-mst-region] revision-level 1[SW1-mst-region] instance 1 vlan 10 20 [SW1-mst-region] instance 2 vlan 30 40 [SW1-mst-region] active region-configuration

注意：一定要使用 active region-configuration命令激活配置，否则配置不生效。修改MSTP配置时也需要再次敲此命令，否则修改配置不生效

[SW2]stp region-configuration [SW2-mst-region] region-name h3c[SW2-mst-region] revision-level 1[SW2-mst-region] instance 1 vlan 10 20 [SW2-mst-region] instance 2 vlan 30 40 [SW2-mst-region] active region-configuration

[SW3]stp region-configuration [SW3-mst-region]region-name h3c[SW3-mst-region]revision-level 1[SW3-mst-region]instance 1 vlan 10 20[SW3-mst-region]instance 2 vlan 30  40[SW3-mst-region]active region-configuration

（3）配置主根、备份根

SW1作为实例1的主根，实例2的备份根；SW1作为实例2的主根，实例1的备份根。

说明：此步骤的目的是基于不同的实例阻塞不同的端口，解决STP/RSTP无法实现不同VLAN在多条Trunk链路上的负载分担的缺点。

[SW1]stp instance 1 root primary [SW1]stp instance 2 root secondary [SW1]

[SW2]stp instance 1 root secondary [SW2]stp instance 2 root primary [SW2]

2.4 配置验证

在SW3上dis stp brief ，查看配置，可以看到实例1阻塞的是SW3的2口，实例2阻塞的是SW3的1口，说明配置成功。

[SW3]dis stp brief  MST ID   Port                                Role  STP State   Protection 0        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE 0        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE 1        GigabitEthernet1/0/1                ROOT  FORWARDING  NONE 1        GigabitEthernet1/0/2                ALTE  DISCARDING  NONE 2        GigabitEthernet1/0/1                ALTE  DISCARDING  NONE 2        GigabitEthernet1/0/2                ROOT  FORWARDING  NONE

补充：

查看MSTP配置命令为dis stp region-configuration

[SW3]dis stp region-configuration  Oper Configuration   Format selector      : 0   Region name          : h3c   Revision level       : 1   Configuration digest : 0xca136a235706b316c8db8f921067a68f   Instance  VLANs Mapped   0         1 to 9, 11 to 19, 21 to 29, 31 to 39, 41 to 4094   1         10, 20   2         30, 40[SW3]

可以看到，域名为h3c，修订级别为1，实例1映射vlan10、vlan20,实例2映射vlan30、vlan40,默认实例0映射其余所有vlan。
