皇晶科技MIPI D-PHY协议分析解决方案

皇晶科技 (Acute Technology Inc.)MIPI D-PHY协议分析解决方案

皇晶科技 (Acute Technology Inc.) 于 1996 年成立，近 20 年来一直专注于 PC-Based 测量仪器开发。日前推出新的MIPI D-PHY协议分析解决方案，以协助客户加快下一代行动和IoT装置的开发。

概况:

此方案仅于BF7264B产品 (正面有两个USB孔)适用，除主机可继续使用原BF6264B功能外，增加MIPI D-PHY分析仪功能。

MIPI D-PHY方案，规格内容如下：

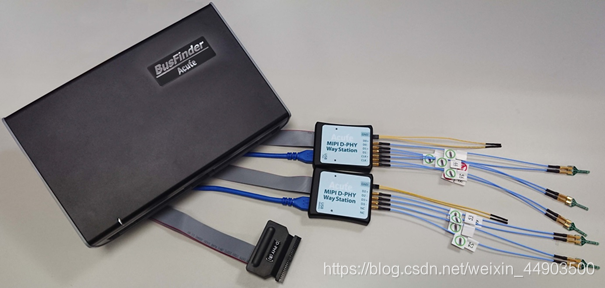

1. BF7264B，32Gb RAM，搭配MIPI D-PHY探头组


2. 支持 D-PHY V1.2
   Up to 2.5Gbps per lane，1 + 4 Lanes

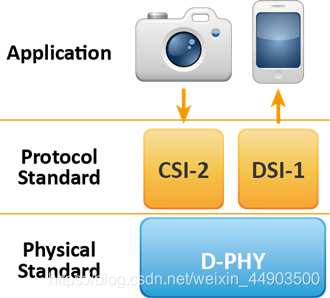

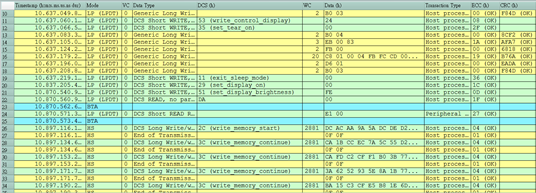

3. 可显示 CSI-2 1.3 或 DSI 1.3 协议封包资料以表格方式呈现，包含DSI中的DCS 1.3指令解析


4. 使用32Gb RAM搭配硬盘串流来储存D-PHY通讯资料，可完整节录待测物从Low Power Mode初始化到High Speed Mode的流程
   可撷取资料量 (以未启用硬盘串流来估算)
   解析度 可撷取影像量 备注
   1K (FHD 1080x1920) 约500 Frame
   2K (WQHD 1440x2560) 约280 Frame
   4K (UHD 2160x3840) 约120 Frame 需要8 Lane或是4 Lane带有DSC压缩
   8K (4320x8192) 不支持 不支持

5. 提供Data Filter功能，可将不必要的影像资料滤除以节省內存

6. 提供Search资料功能

7. 提供 ECC/CRC Packet 计算及错误显示

8. 可显示影像资料，包含 24bit Pixel格式以及，压缩的DSC类型之封包

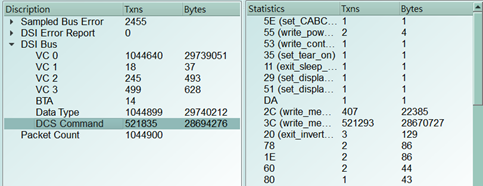

9. D-PHY命令统计功能，包含封包总数、各别指令数量、以长度分类的指令统计以及错误数量统计


10. D-PHY命令触发功能
    a. 触发参数包含命令与参数资料可输入 32 bytes 的资料做为触发条件.
    可涵盖所有 Short Packet， 以及大部分非影像资料的 Long Packet
    Short Packet长度4bytes Header
    Long Packet长度4bytes Header + 28byte Data
    b. 可触发 CRC/ECC Error
    c. 可透过Trigger-Out接孔同步触发外部的示波器
