电路第一章

电路和电路模型
电路：为完成某种预期目的而设计的，主要由电路部件（电阻器，蓄电池），电路器件（晶体管，集成电路）相互连接而成的电流通路。

在实际情况中，电路借助于电压，电流而完成传输电能或信号、处理信号、测量、控制、计算等功能。
电能、电信号的发生器称为电源，用电设备称为负载。其中电源由被称为激励源，激励。由激励在电路中产生的电流电压又被称为响应。依据激励和响应的因果关系。激励被称为输入，响应被称为输出。

电路理论主要以研究电路中的电磁现象、并用电流、电压、电荷来表示的。计算电路中各部件、器件的端子电流、端子间的电压。

理想电路：由理想元器件连接组成。依据元件对外端子的数目可分为二端、三端、四端元器件。

电流和电压的参考方向
在涉及电流和电压的分析的时候很有必要指定电流、电压的参考方向。当电流的参考方向和电流的实际方向一致的时候，电流便是正值，i>0。如果不一致那么电流为负值i<0。

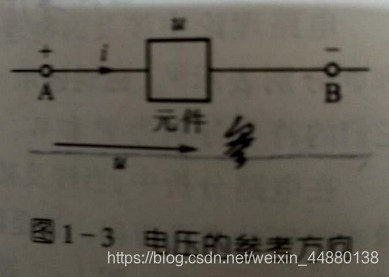

同理电路中两点的电压也可以指定参考方向或参考极性，在表达电压的时候用正极性 + 表示高电位，用负极性 - 表示低电位，由正极指向负极的方向就是正电压

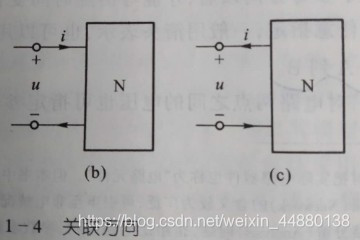

关联参考方向：如果指定流过元器件的电流的参考方向是从标以电压的正极性的一端指向负极性的一端，即两者的参考方向一致。如 下图 b
非关联参考方向：当两者不一致的时候。下图a
