MPLS第一次试验

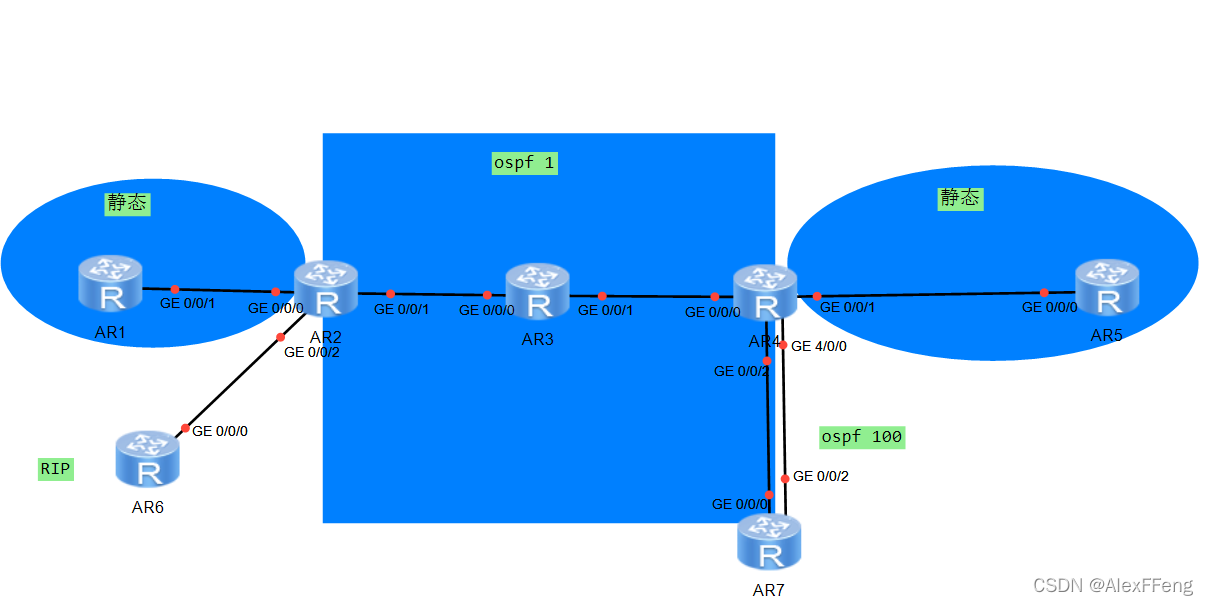

在这里插入图片描述

公网地址配置：

R2：
GigabitEthernet0/0/1              23.1.1.1/24
LoopBack0                         2.2.2.2/24
R3：
GigabitEthernet0/0/0              23.1.1.2/24
GigabitEthernet0/0/1              34.1.1.1/24
LoopBack0                         3.3.3.3/24
R4：
GigabitEthernet0/0/0              34.1.1.2/24
GigabitEthernet0/0/2              47.1.1.1/24
LoopBack0                         4.4.4.4/24
R7:
GigabitEthernet0/0/0              47.1.1.2/24
LoopBack0                         192.168.4.2/24

公网运行IGP协议：

R2：
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.1.1.1 0.0.0.0
R3：
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 34.1.1.1 0.0.0.0
R4：
ospf 1 router-
