【卫星影像三维重建随记】obj模型及其纹理材质文件介绍

本文介绍了OBJ格式的三维模型文件,包括其与纹理色彩的关系。OBJ文件存储了模型的几何信息,而MTL文件定义了材质参数,两者结合使用可以创建带纹理的三维模型。文中还提到了纹理文件在呈现真实视觉效果中的作用,并提供了模型数据的解析概述。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.介绍

1.1 背景

OBJ格式是一种简单且通用的三维模型文件格式,支持多边形网格和基本的几何体类型,如点、线和面等三维信息的存储,一般包括三个子文件,分别是**.obj、.mtl、.jpg**,含有三个文件的一般为带有纹理色彩的三维模型,
也存在只有obj文件的,这种文件一般是没有纹理色彩的三维模型;

1.2 带有纹理色彩的obj三维模型

带有纹理的OBJ文件通常包含以下特定文件及其具体作用:

  1. OBJ文件:这是主要的3D模型文件,包含了模型的顶点、面片、法向量和纹理等几何信息。OBJ文件使用标准的Polygon(多边形)储存格式,直接储存顶点坐标和法线等数据;
  2. MTL文件:材质库文件,与OBJ文件配合,把纹理颜色渲染到OBJ模型上。MTL文件描述的是物体的材质信息,如颜色、透明度等,这些信息主要是呈现模型的视觉效果的参数信息;
  3. 纹理文件:通常情况下,为了实现更真实的视觉效果,OBJ模型会关联一个或多个纹理文件。这些纹理文件存储了模型表面的颜色和其他视觉属性,如反射、透明度等。

2.带有纹理信息obj三维模型文件解析

2.1 三维模型数据

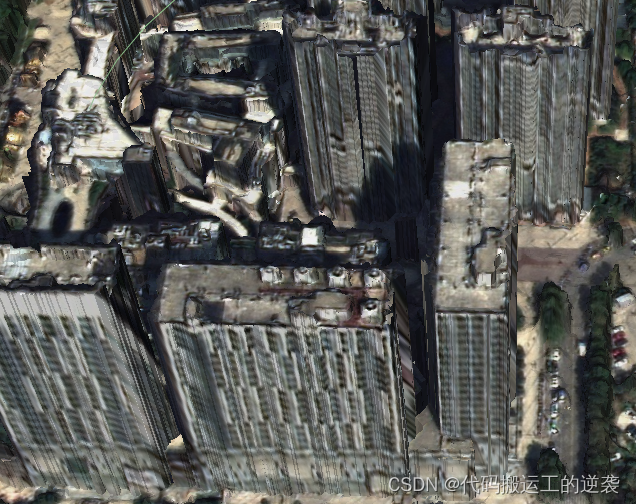

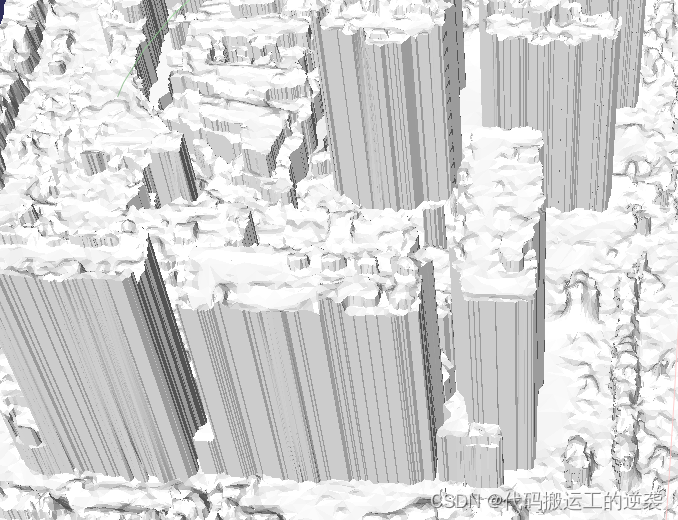

三维模型文件在资源绑定可下载,包含三维模型文件( obj),材质文件(mtl)、以及纹理文件(.jpg),有纹理和无纹理的三维模型效果示意如下(PS:以下效果均在meshlab中呈现):
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

2.2 obj文件内容

首先是obj整体信息:包含534165个顶点,1064007个面,然后mtllib指向材质文件1.mtl,接下来是三维模型的具体展开
v :几何体顶点 (Geometric vertices)
vt: 贴图坐标点 (Texture vertices)
vn: 顶点法线 (Vertex normals)
