结构图用于展示模块间的层次调用关系，强调模块独立性的重要性。模块耦合类型包括非直接耦合、数据耦合、标记耦合、控制耦合、外部耦合、公共耦合和内容耦合，其中数据耦合被认为是最佳实践。模块内聚则关注模块内部功能的紧密程度，高内聚的模块更利于系统的维护和扩展。设计原则包括提高模块独立性、适度模块规模等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

结构图

                  反映程序中模块之间的层次调用关系和联系。

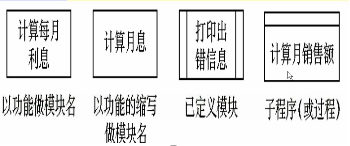

  • 模块

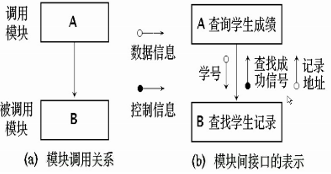

  • 模块的调用关系和接口

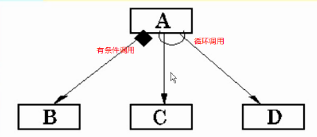

  • 模块A有条件调用另一个模块

  • 模块化

       把大而复杂软件系统划分成易于理解的比较单纯的模块结构。

  • 抽象化

        有不同的抽象层次。

         功能抽象：   抽象层次1：用问题所处环境的术语来描述这个软件。

                                      抽象层次2：任务需求的描述。在这个抽象层次上，未给出“怎样做”的信息，不能直接实现。
