本文介绍了结构化分析方法中的关键工具——数据流图和数据字典。数据流图用于描述系统逻辑模型，具有抽象、概括和层次性的特点，常用于自顶向下分析和数据流向展示。虽然它有助于暴露错误并简化修正，但其不直观性增加了人工工作量。此外，数据流图配合结构化英语、判定表和判定树，能更好地说明处理逻辑。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

结构化分析方法使用：数据流图和数据字典

数据流图

1.只能表示主要的基本逻辑功能，不考虑实现

2.描述系统逻辑模型的一种常用的工具，不存在任何物理元素，只表示信息处理情况

数据流图的层次结构：

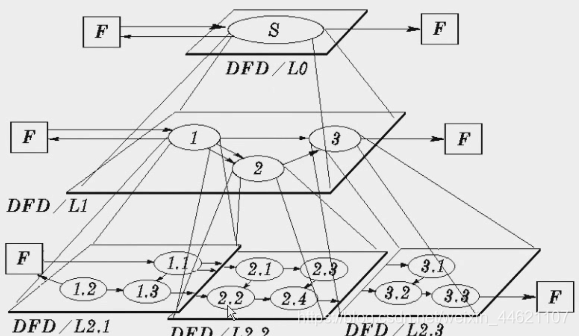

为了表达数据处理过程的数据加工情况，需要采用层次结构的数据流图
