Verilog HDL数字设计与综合(四)Verilog 门级建模

本文介绍了门级建模的基本概念,并通过多路选择器及四位脉动进位全加器等实例展示了如何使用Verilog语言进行精确的门级描述。此外,还讨论了如何通过仿真验证设计的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

门级建模是低层次的建模(最低层次是开关层次),当前的数字电路设计,往往是建立在门级更高的抽象层次上的。但是这种建模抽象层次,对于有数字电路基础的用户来说是很直观的。
在这里插入图片描述

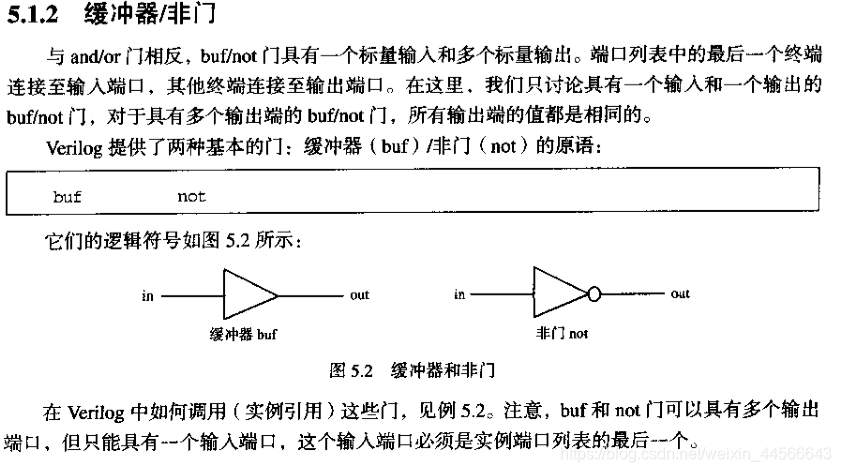

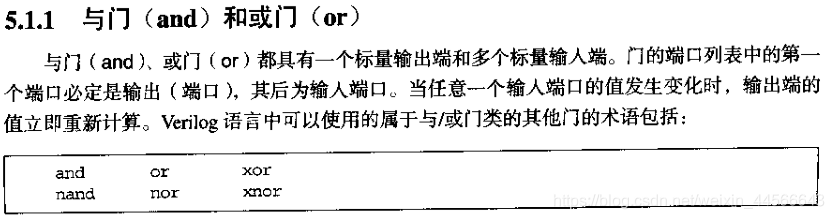

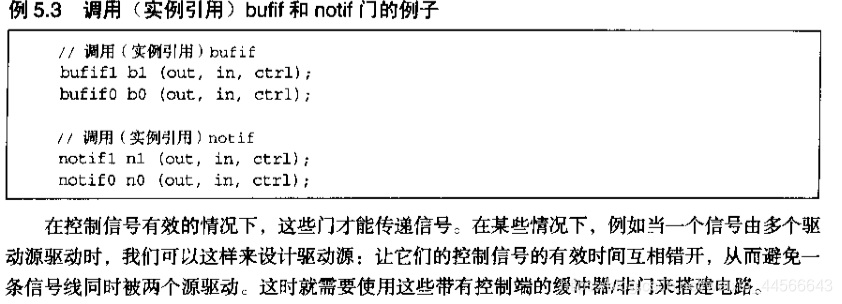

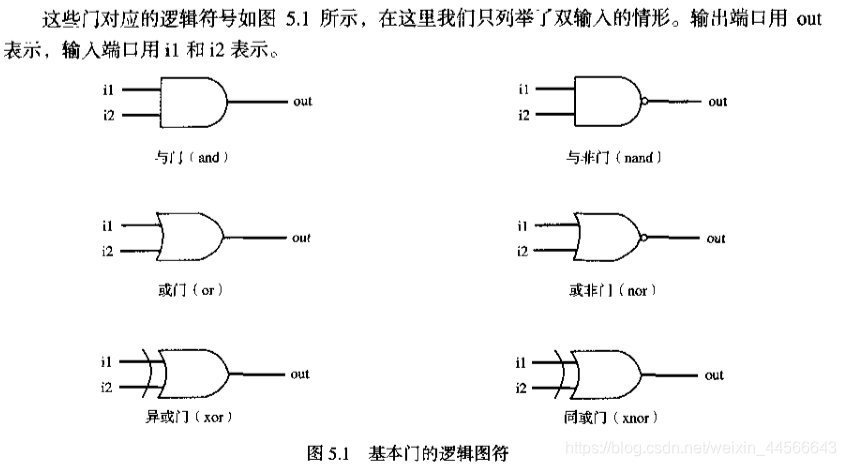

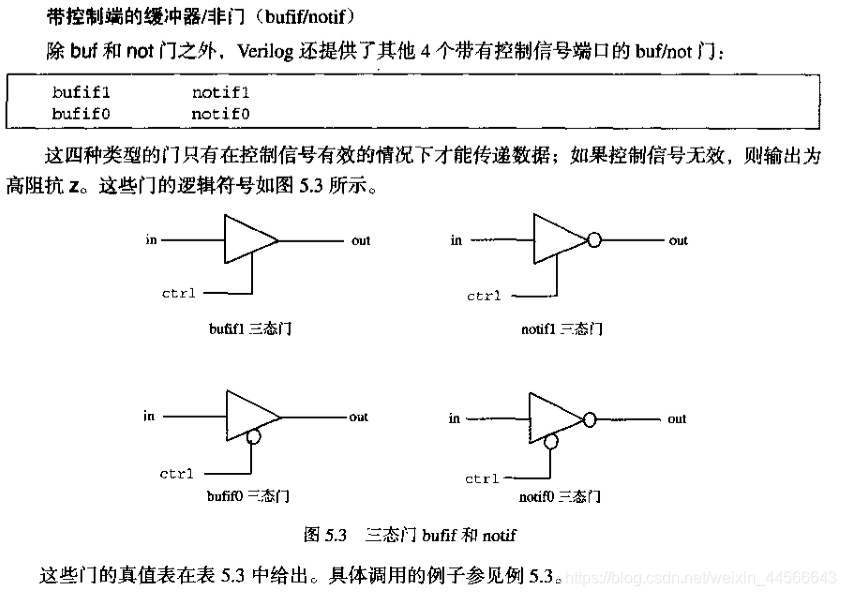

一.门的类型

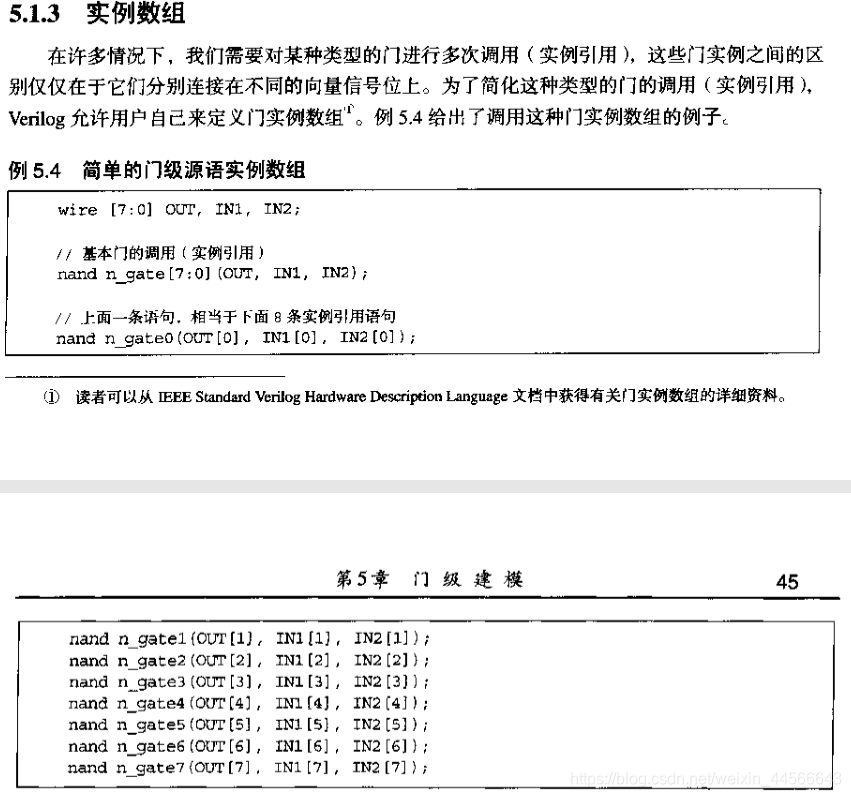

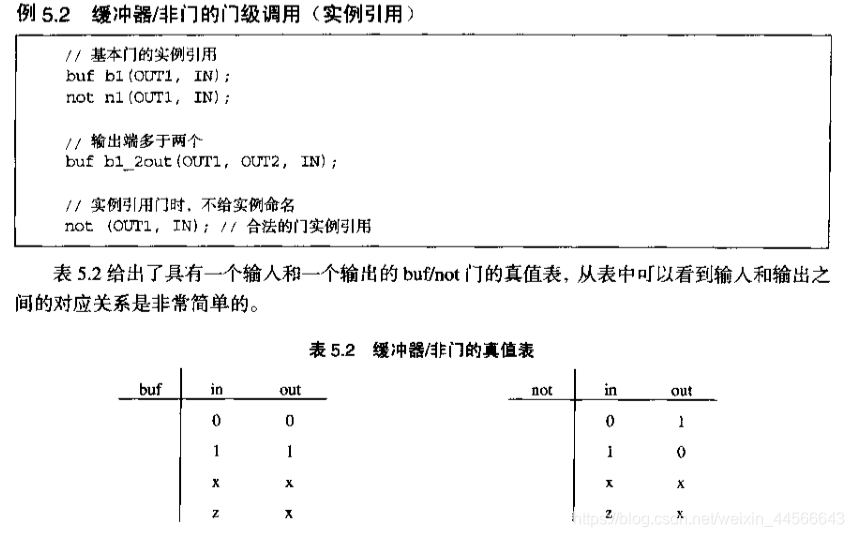

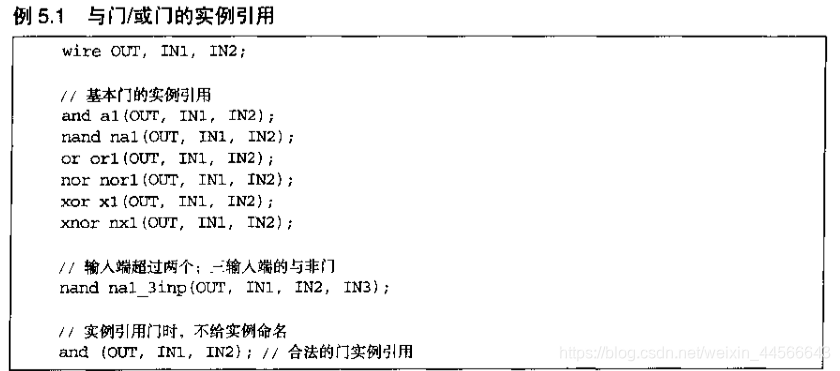

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

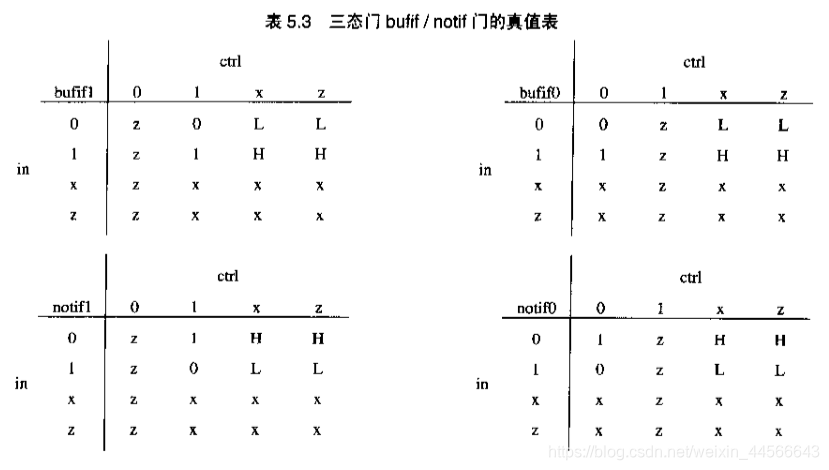

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

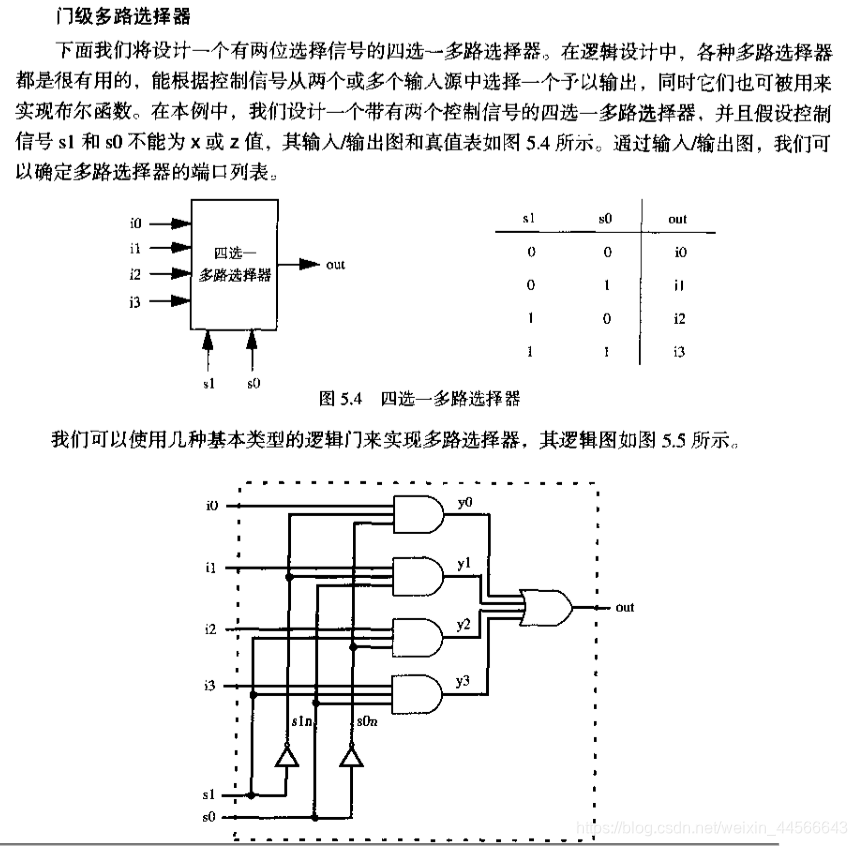

举例1:多路选择器

在这里插入图片描述

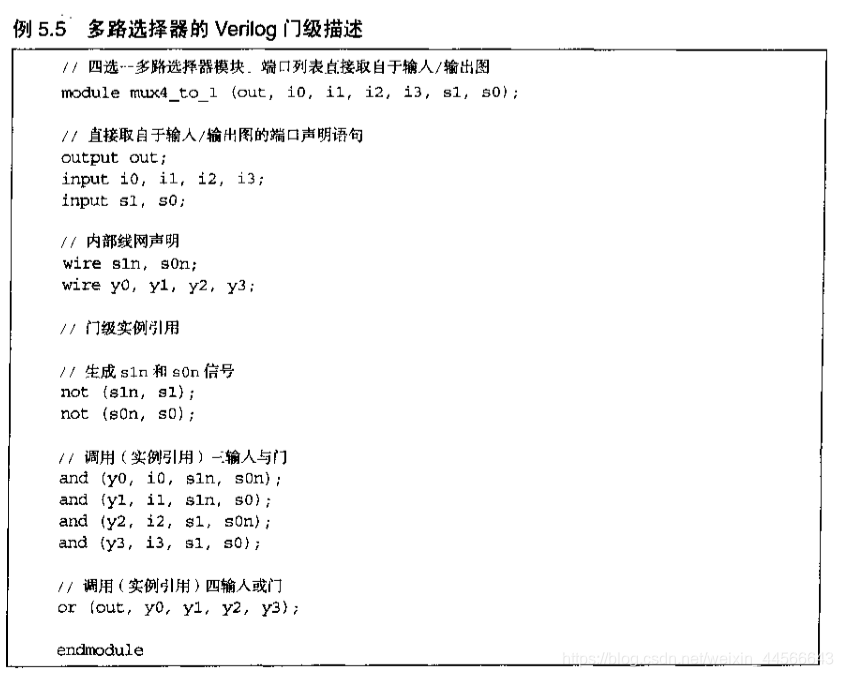

逻辑图与Verilog描述之间应该是一一对应的关系,描述时用到了两个中间变量s0n和s1n
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

举例2.四位脉动进位全加器

在这里插入图片描述
在这里插入图片描述

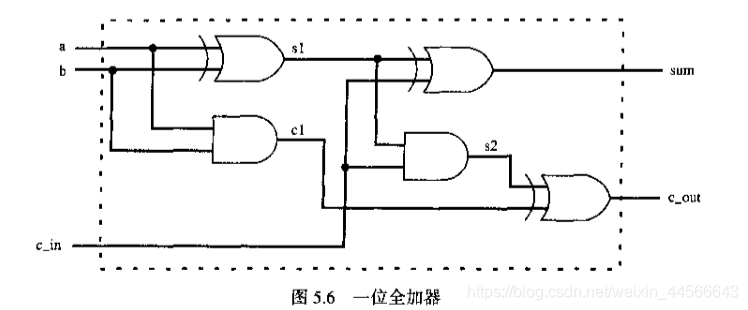

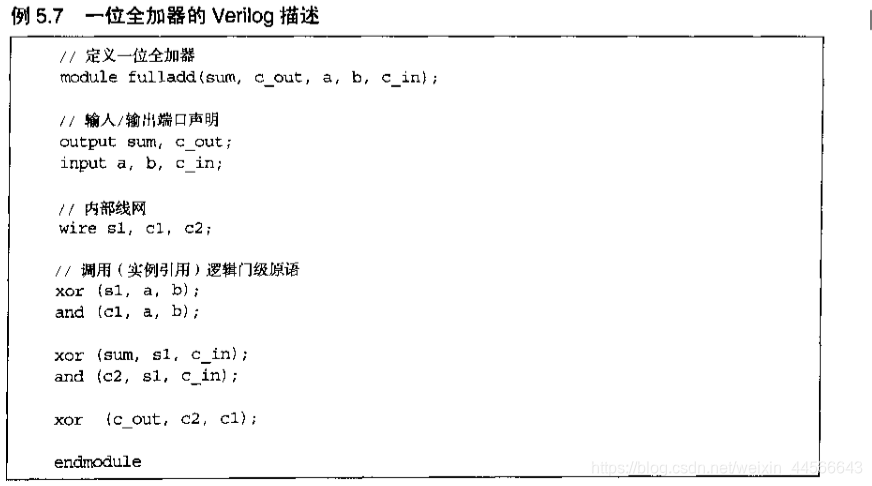

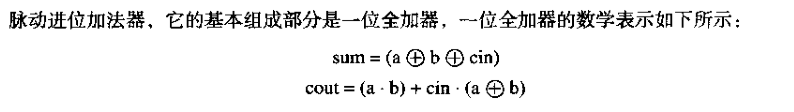

注意:根据全加器的逻辑图,我们可以把它转换成为Verilog门级描述
在这里插入图片描述
在这里插入图片描述

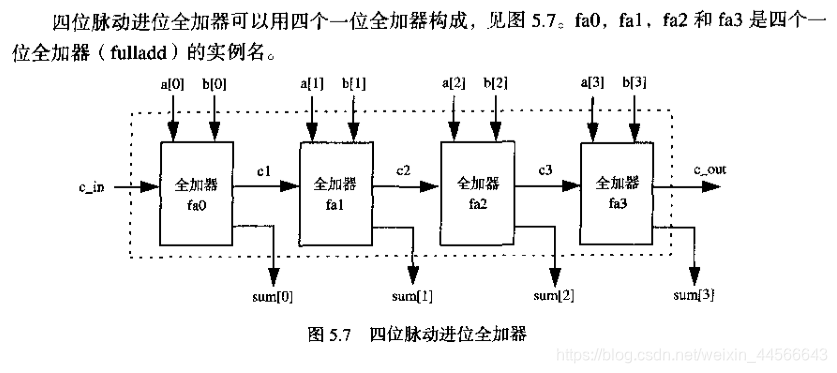

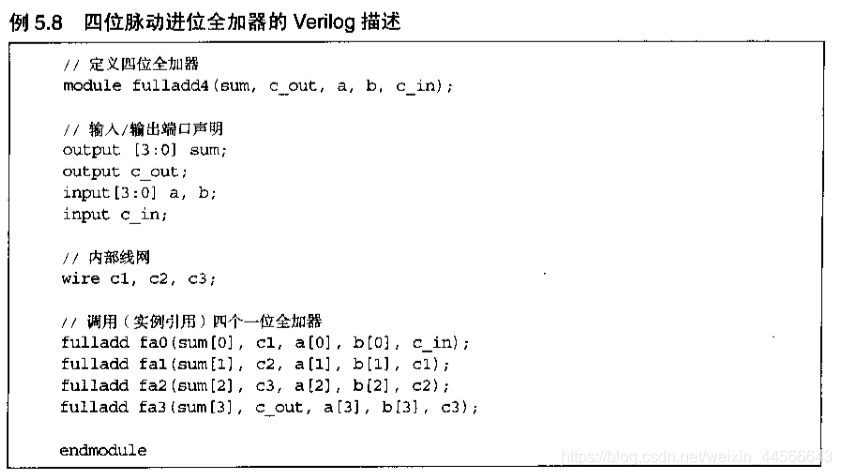

如上图,我们知道了四位全加器的逻辑结构图,我们就可以用Verilog语言对其进行描述,如下所示:
在这里插入图片描述

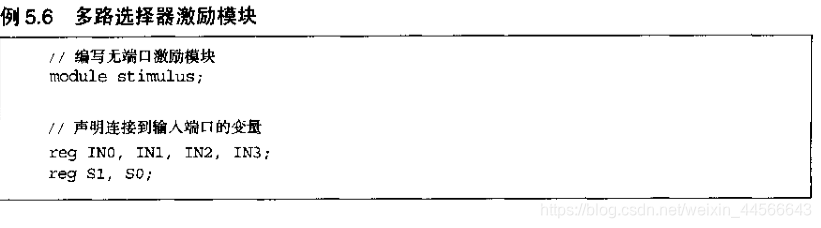

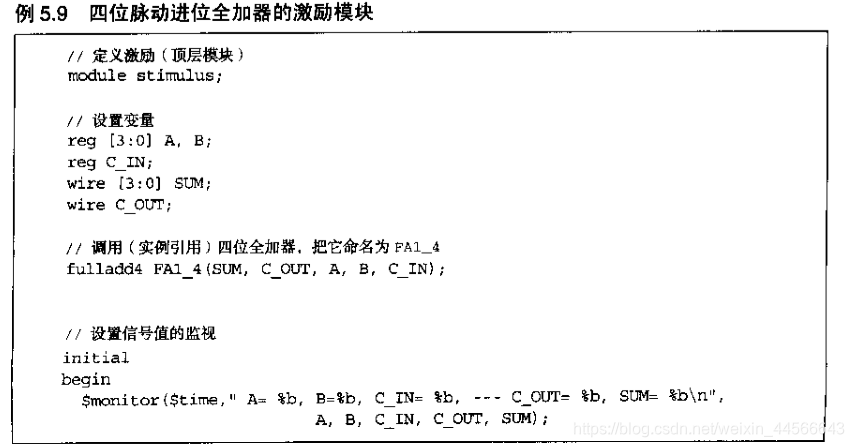

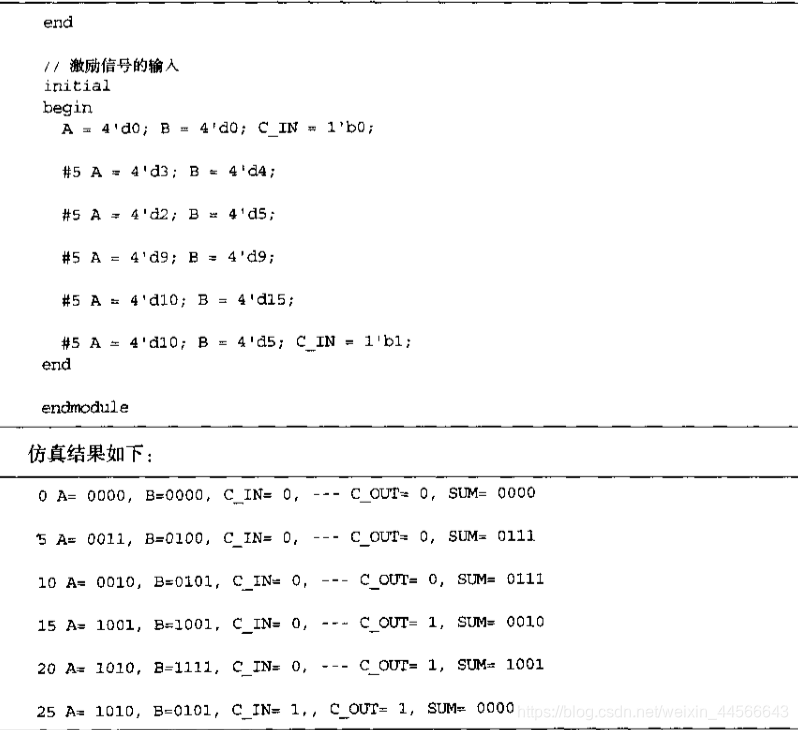

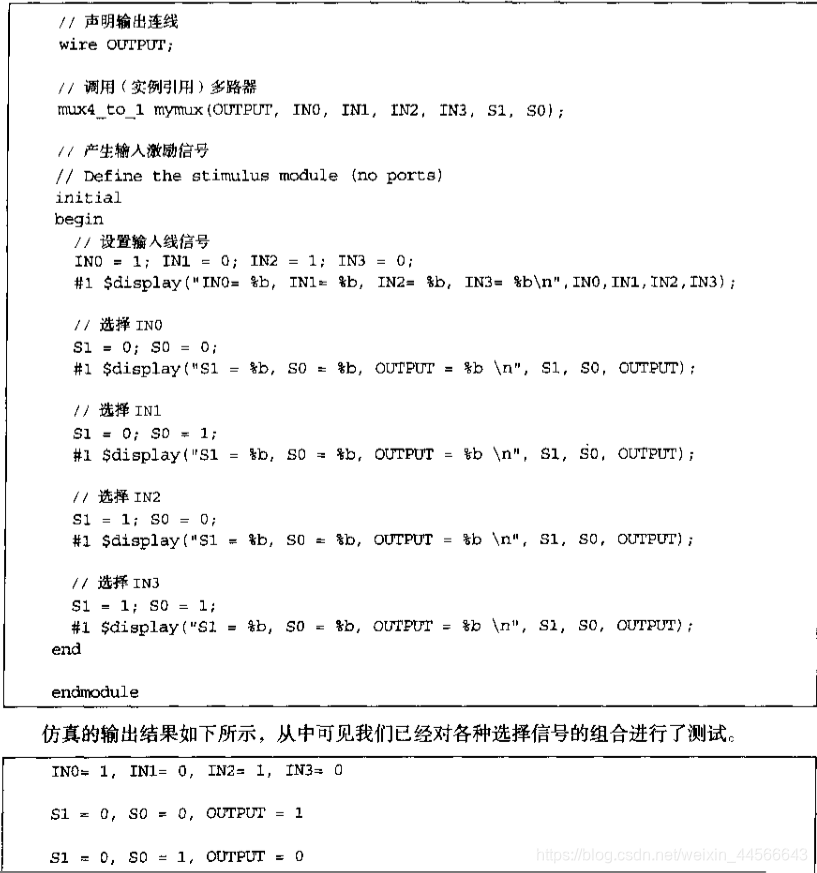

之后还要通过仿真来验证:
在这里插入图片描述
在这里插入图片描述

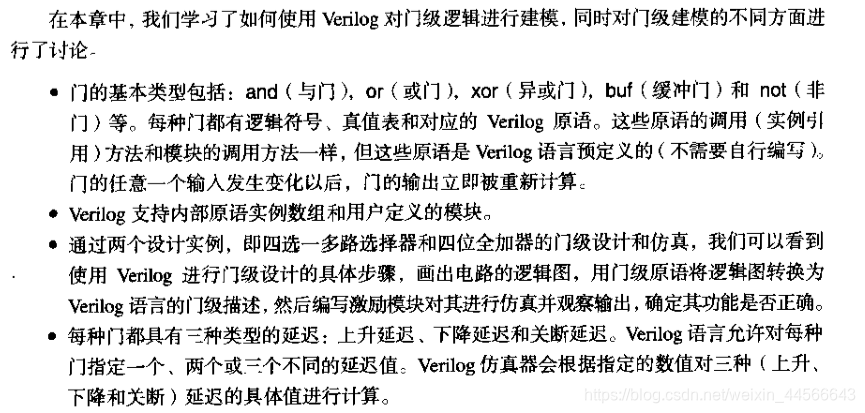

小结:

在这里插入图片描述
