FPGA的按键消抖之初学状态机

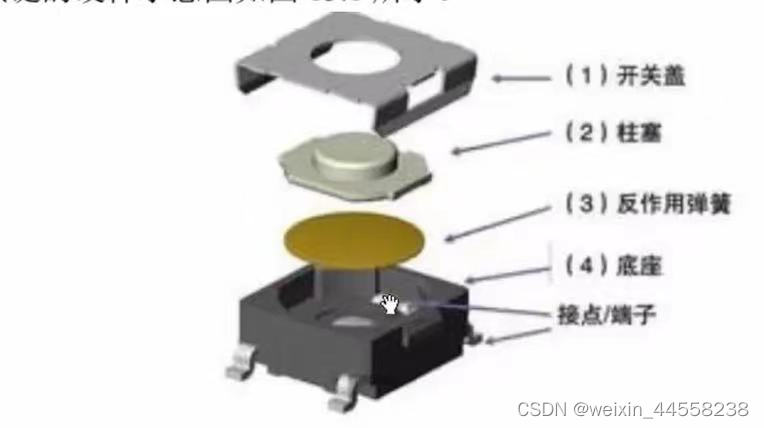

按键的结构图如图所示

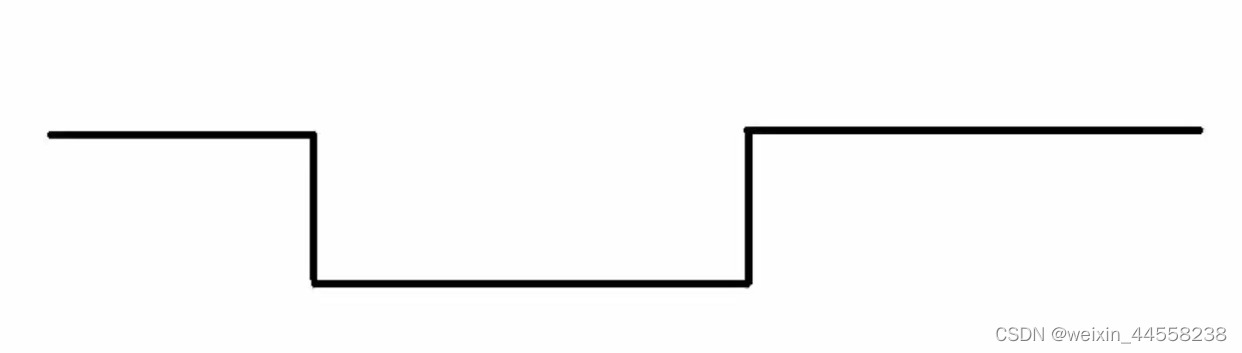

 理想状态下，按键的波形图如图所示，按下即变为低电平，释放即变为高电平

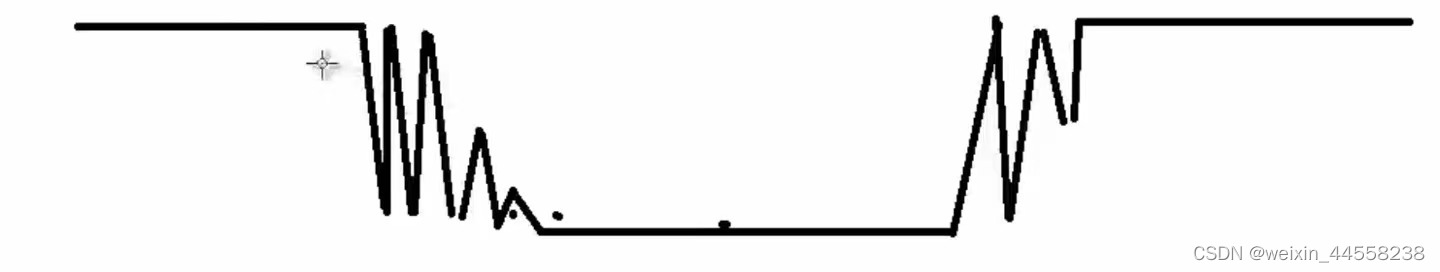

 然而实际中，由于弹簧的存在，再按下按键和释放按键时会有一个抖动状态，如图所示：

 如果直接判断下降沿的产生就为按下，那么系统就会判定为按下了多次，这样就会出大问题！例如一个计数器，当按键按下一次就计数加1，如果下降沿判断，系统就会判定为按下了多次，从而计数器多次加1！但是明明操作者只按下了一次按键！

那么如何解决这个问题呢？经过研究发现，按键的抖动时间不会超过20ms!那么我们就对低电平/高电平检测持续时间，当持续时间大于20ms时，则判定经过了抖动状态，已经稳定了！

引入状态机：

按键一共存在四种状态：

状态1：空闲状态：此时等待按下操作的来临，当按下操做的来临，当按下操作来临后，检测到下降沿即即开始计时，转移到状态2，否则保持状态1不变。

状态2：按下抖动状态：20ms的计时状态，当计数小于20ms时检测到了上升沿，则返回状态1，当20ms内没有检测到上升沿时，则转到状态3。

状态3：等待释放状态：等待释放操作来临，当释放操作来临后，检测到上升沿即开始计数，转移到状态4，否则保持状态3不变。

状态4：释放抖动状态：20ms的计时状态，当计数小于20ms时检测到了下降沿，则返回状态3，当20ms内没有检测到下降沿时，则转到状态1。

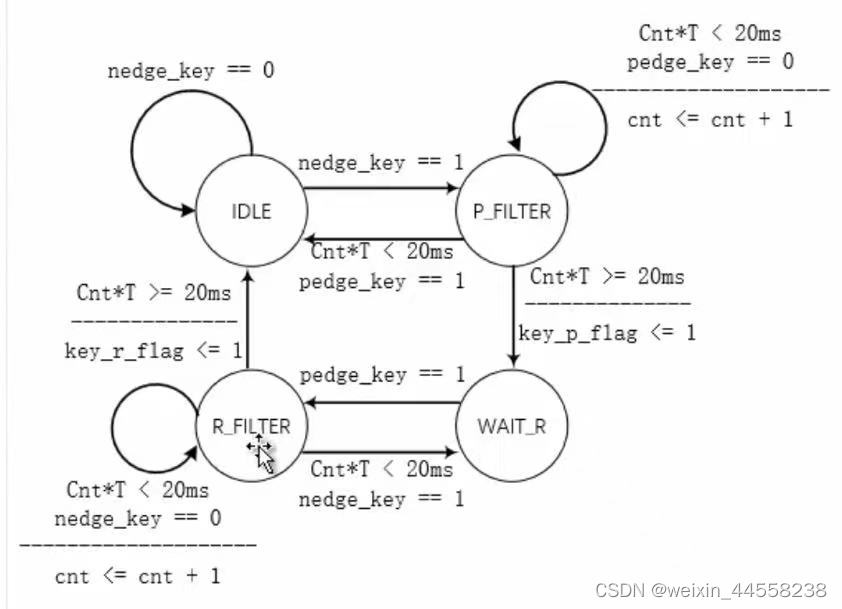

 状态转移图如图所示：

程序要求：需要一个按下完成标志（Key_P_flag）和释放完成标志（Key_R_flag）

module key(
    input clk,
    input key,
    input rst,
    output reg key_p_flag,  //按下标志
    output reg key_r_flag //释放标志
    );

     reg [1:0] state;
     //定义状态机
     parameter state_1 = 2'd0;
     parameter state_2 = 2'd1;
     parameter state_3 = 2'd2;
     parameter state_4 = 2'd3;
     //定义20ms计数器
     parameter MCNT_20ms = 20'hF4240;
     reg [19:0] counter_20ms;

     //检测按键下降沿以及上升沿
     reg [1:0] Detect;
     always@(posedge clk)
        begin
            Detect[0] <=key;
            Detect[1] <= Detect[0];
        end
     wire posedge_detect;  //上升沿
     wire negedge_detect;  //下降沿
     assign posedge_detect = Detect == 2'b01;
     assign negedge_detect = Detect == 2'b10;
     //状态机循环
     always@(posedge clk or negedge rst)
        if(!rst)
            begin
                state <= state_1;
                counter_20ms <= 0;
                key_p_flag<=0;
                key_r_flag<=0;
            end
        else if (state == state_1)
            begin
                    key_r_flag <=0;
                    if(negedge_detect)
                        begin
                            state<=state_2;
                            counter_20ms<=counter_20ms+1;
                        end
                    else state <= state;
            end
        else if(state == state_2)
            begin
                if(posedge_detect==1 && counter_20ms < (MCNT_20ms-1))
                    begin
                        state<=state_1;
                        counter_20ms <= 0;
                    end
                else if(counter_20ms >=  (MCNT_20ms-1))
                    begin
                        state<=state_3;
                        counter_20ms <= 0;
                        key_p_flag <=1;
                    end
                else
                    begin
                        state <= state;
                        counter_20ms<=counter_20ms+1;
                    end
            end
        else if ( state == state_3 )
            begin
                key_p_flag <=0;
                if(posedge_detect)
                    begin
                        state<=state_4;
                        counter_20ms<=counter_20ms+1;
                    end
                else state<=state;
            end
        else if(state == state_4)
            begin
                if(negedge_detect && counter_20ms < (MCNT_20ms-1))
                    begin
                        state<=state_3;
                        counter_20ms <= 0;
                    end
                else if(counter_20ms > (MCNT_20ms-1))
                    begin
                        state<=state_1;
                        counter_20ms <= 0;
                        key_r_flag <=1;
                    end
                else
                    begin
                        state <= state;
                        counter_20ms<=counter_20ms+1;
                    end
            end

endmodule
