定时/计数器

综合整理《51单片机从0开始》的定时计数器章节
只是作者复习用，不喜勿喷，博主玻璃心hhhhh

其他知识

不同周期的区别和联系

• 机器周期：单片机执行指令所消耗的最小时间单位，在此基础上又将一个机器周期划分成6个状态周期，也就是S1-S6，，每个状态周期由两个节拍构成，P1和P2,每个节拍就是一个时钟周期，这也是常说的十二分频
• 振荡周期（时钟周期）：单片机外接的晶振的振荡周期就是时钟周期
• 状态周期：等于机器周期的1/6
• 指令周期：为机器周期的整数倍，有单指令周期，双指令周期，三指令周期等等

科学计算器的使用

• 电脑自带的计算器可以进行数制的转换

是什么

• 定时器和计数器本质上没什么不同，只是单片机同一模块对不同技术对象的不同功能名称罢了
• 单片机只能在一种功能模块下进行工作，当计数完成后向cpu输入一个计数完成信号来进行计数操作

Timer的控制者——Timer寄存器，TCON,TMOD,以及Timer有关的寄存器设置

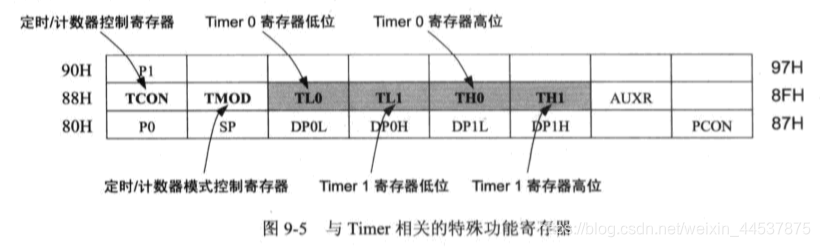

Timer寄存器

• Timer0和Timer1各有1个长度为2字节的Timer寄存器，每个寄存器由高位字节TH0/1和低位字节TL0/1构成，位于特殊功能寄存器区。可以像ACC一样进行数据的读取和装载。如“MOV TL0,304FH”.

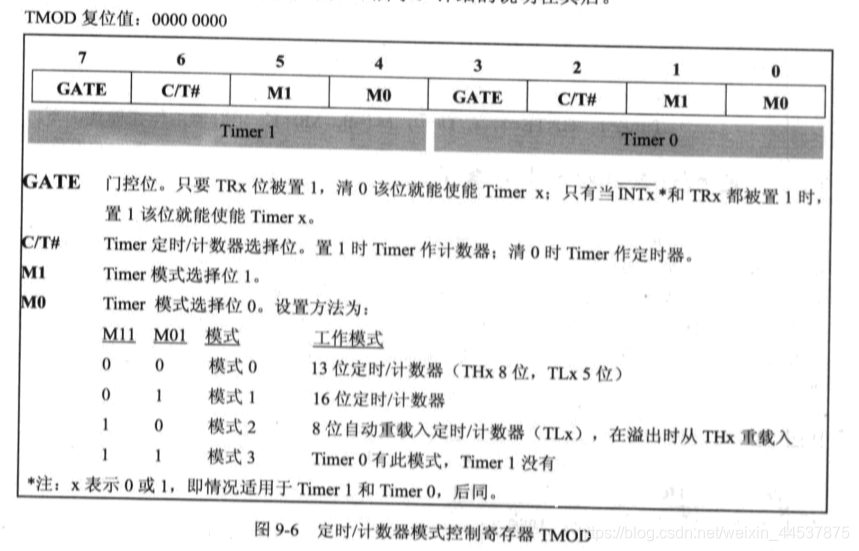

定时/计数器模式控制寄存器TMOD

• 位于特殊功能寄存器区89H上

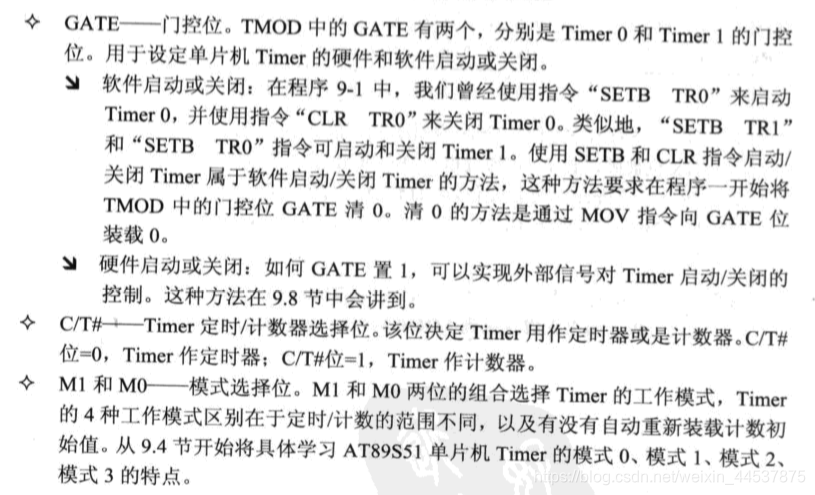

• 由高四位和低四位构成，分别控制Timer1和Timer0，详见下图

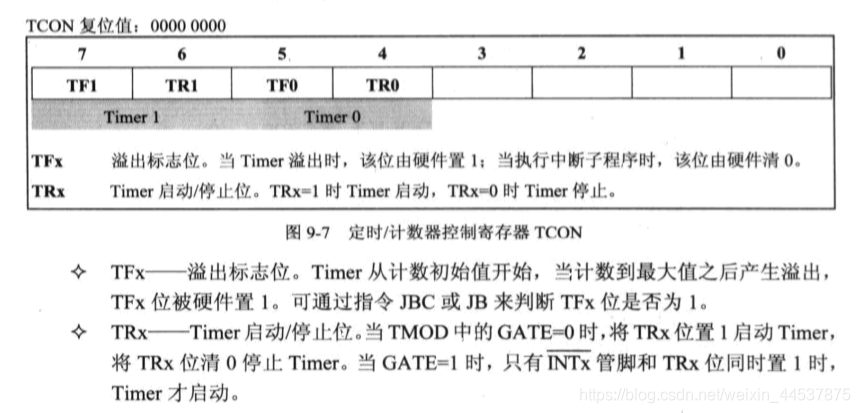

定时/计数器控制寄存器TCON

• 它在特殊功能寄存器区的88H上。
• 它的功能有：显示溢出与否，启动/关闭Timer。外部中断方式控制，外部中断标志位。与Timer有关的只有高四位，如图

Timer的不同模式

模式1

• 16位定时/计数器，想要重复必须重新装载计数初始值并将TFx清零

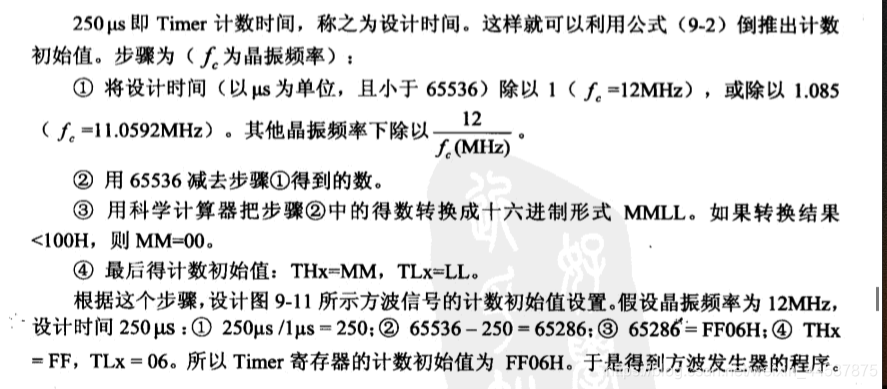

• 计算Timer延时的具体步骤

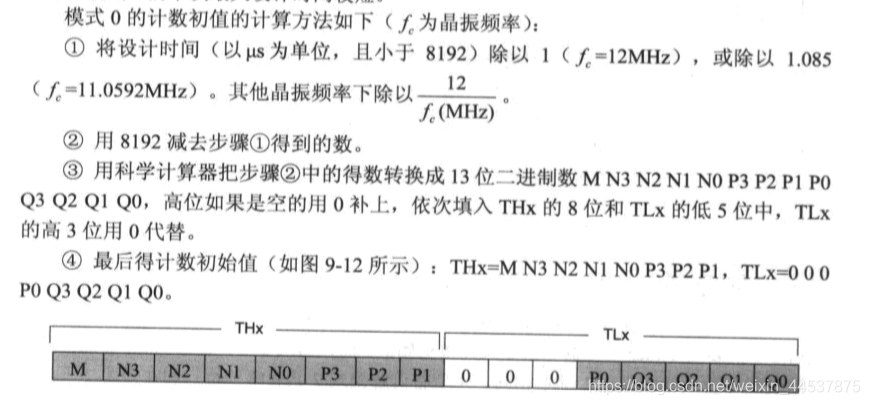

模式0

• 13位定时/计数器，利用了TH和TL的低五位，TL的高五位置零就行

模式2

• 8位定时/计数器
• 在溢出后只需要将TFx清零便可以实现重复计数的功能

模式3

• 只适用于Timer0，不适用于Timer1
• TL0和TL1变成两个独立的寄存器，分别由TMOD和TCON中原来Timer0的控制位和TF1，TR1，对于TH0，不能做计数器使用。

实验汇编程序

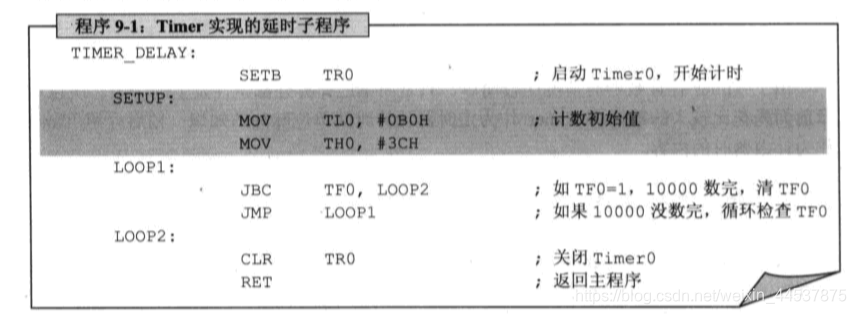

50us定时器程序

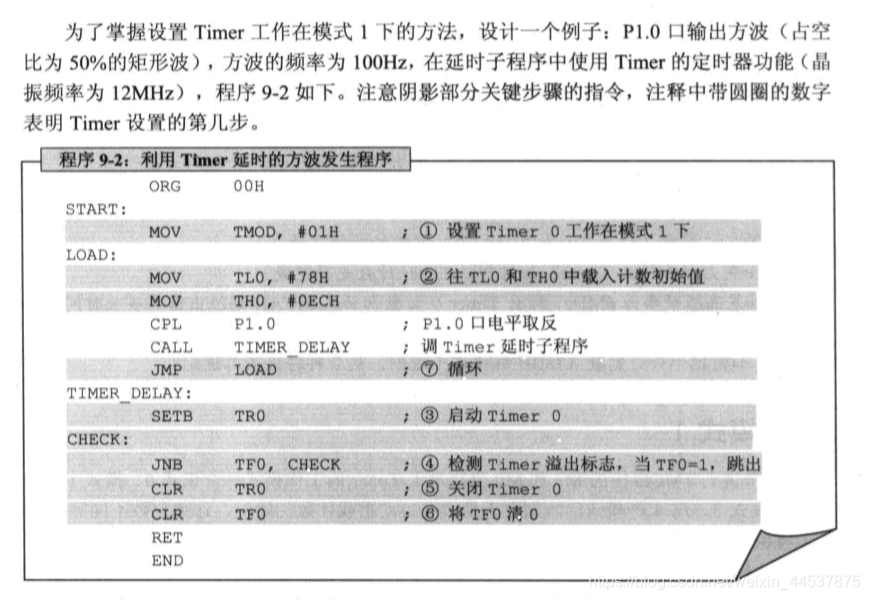

输出100Hz的方波

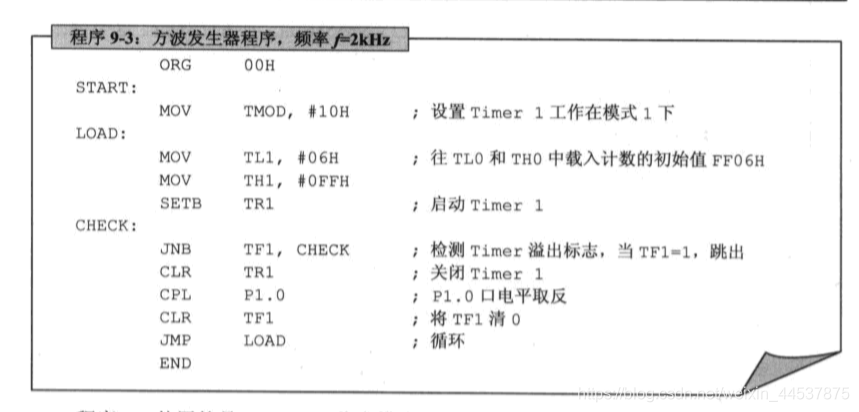

方波发生器程序

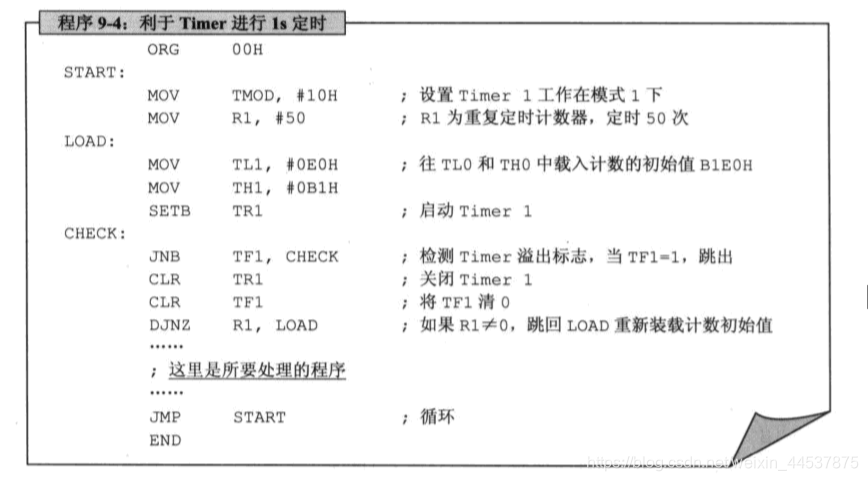

利用Timer进行1s定时
