使用STM32Cube对SD卡进行分区

        我的第二篇文章，继续拿SD卡来作妖，这次搞一下SD卡的分区实验。

        首先讲一下SD卡分区的原理，可以先看一下这篇文章：MBR分区表详解

        SD卡MBR的位置和硬盘也差不多，就位于第一扇区。MBR的组成我这里就不详说了，感兴趣的可以自己去研究研究。MBR占用了446字节，剩下的66字节由PTE（分区表4*16，MBR模式只能划分4个分区）和分区的结束标志（0x55AA）组成。实际上我们需要做的就是，通过修改这64字节的PTE来实现SD卡的分区。

        下图为ff.c中对于分区表结构的定义，其实就和上面提到的文章里说的一样的啦。

 原理知道了，那就开始动手了！

我的Cube版本为6.2.1，芯片为STM32H743IIKx，软件包版本为1.9.0

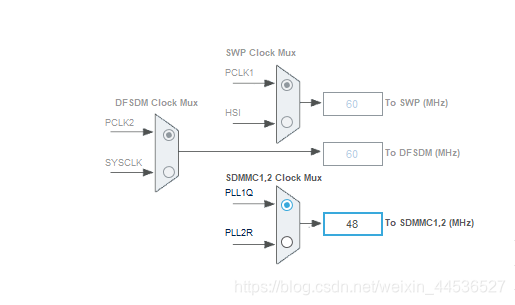

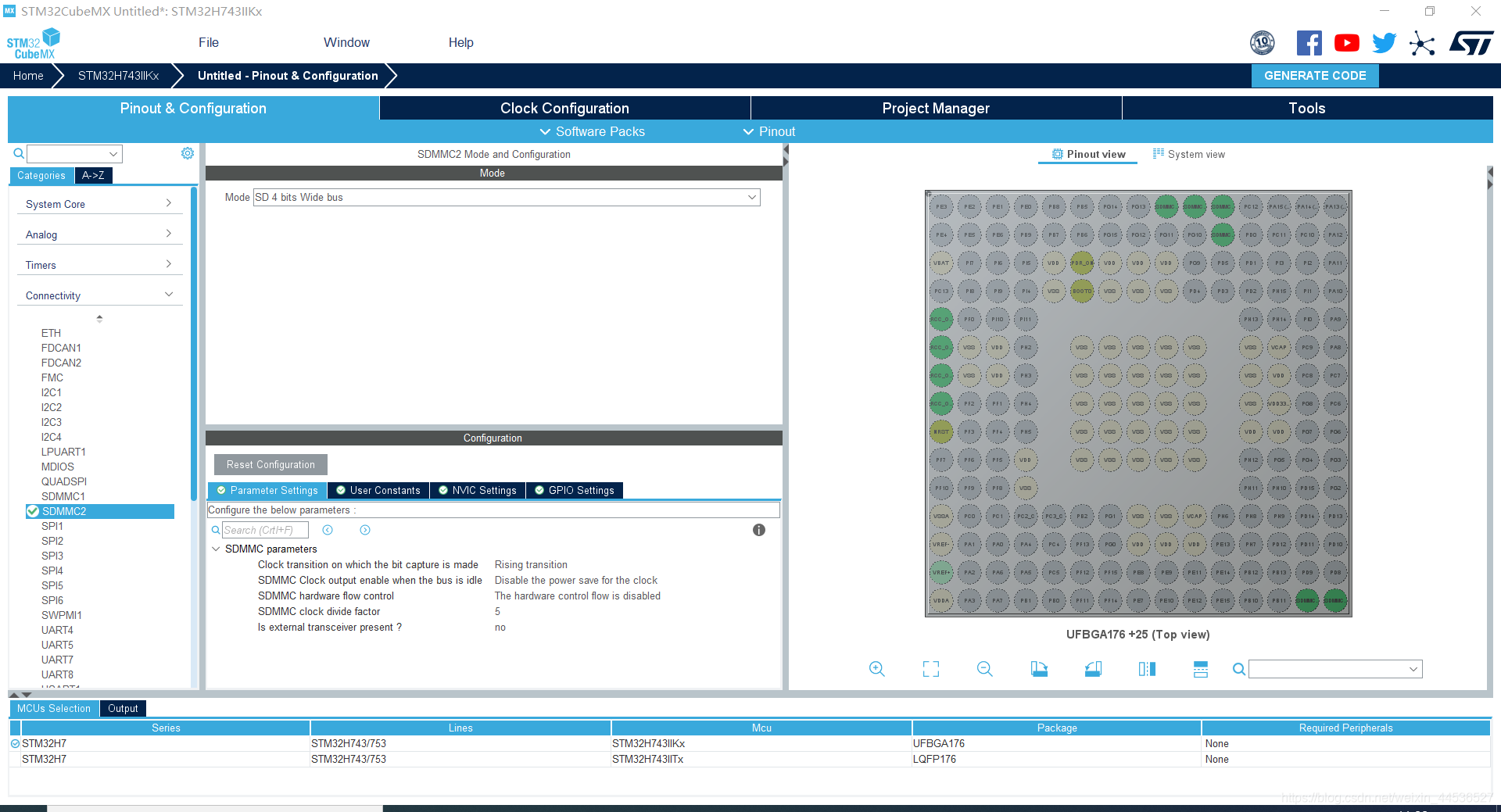

首先是SD卡的配置

---

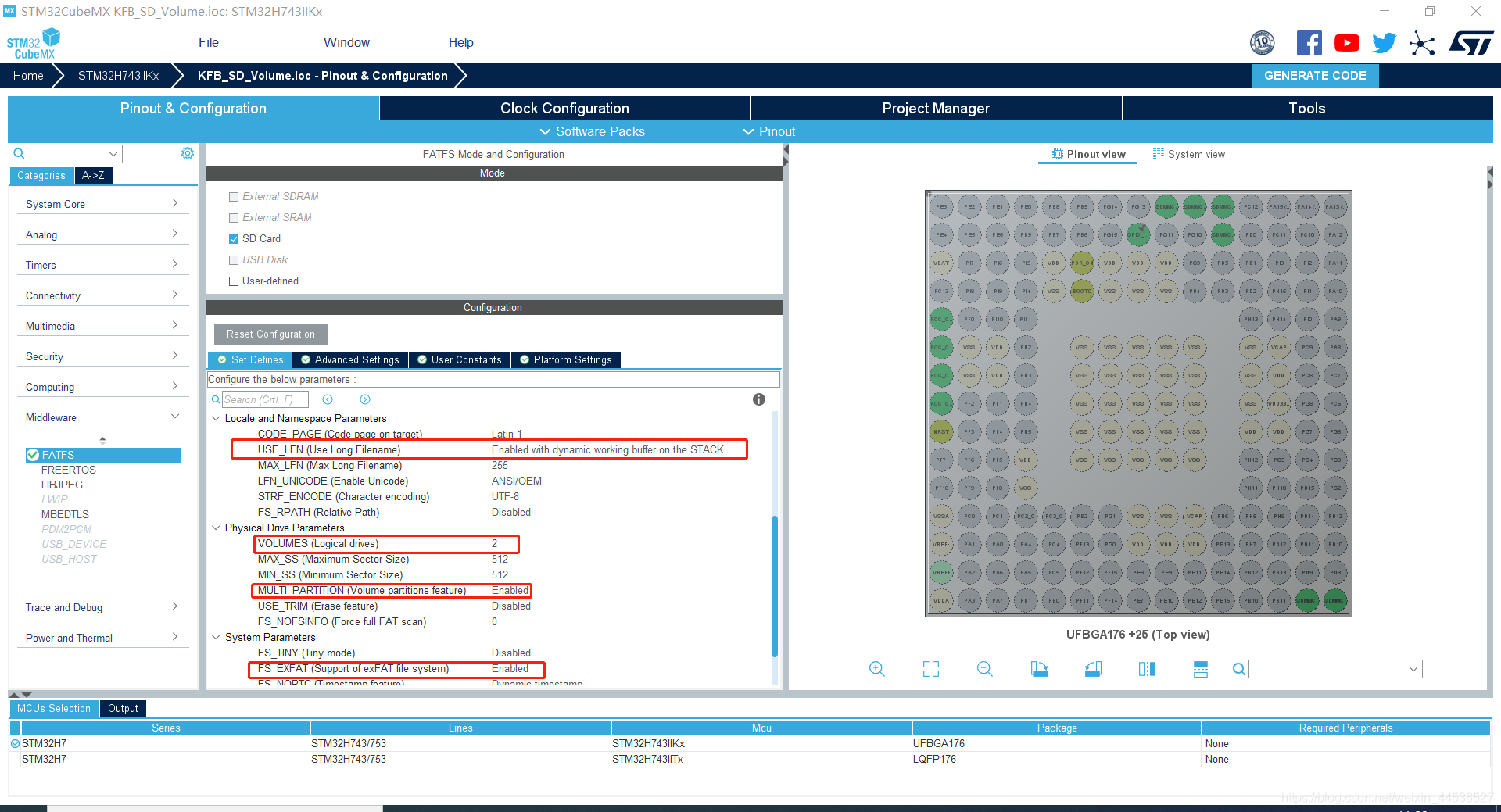

然后配置一下FATFS

---

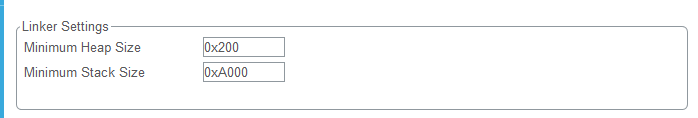

别忘了修改一下Stack的大小 （我只要使用FATFS就会把栈改的大一些）

---

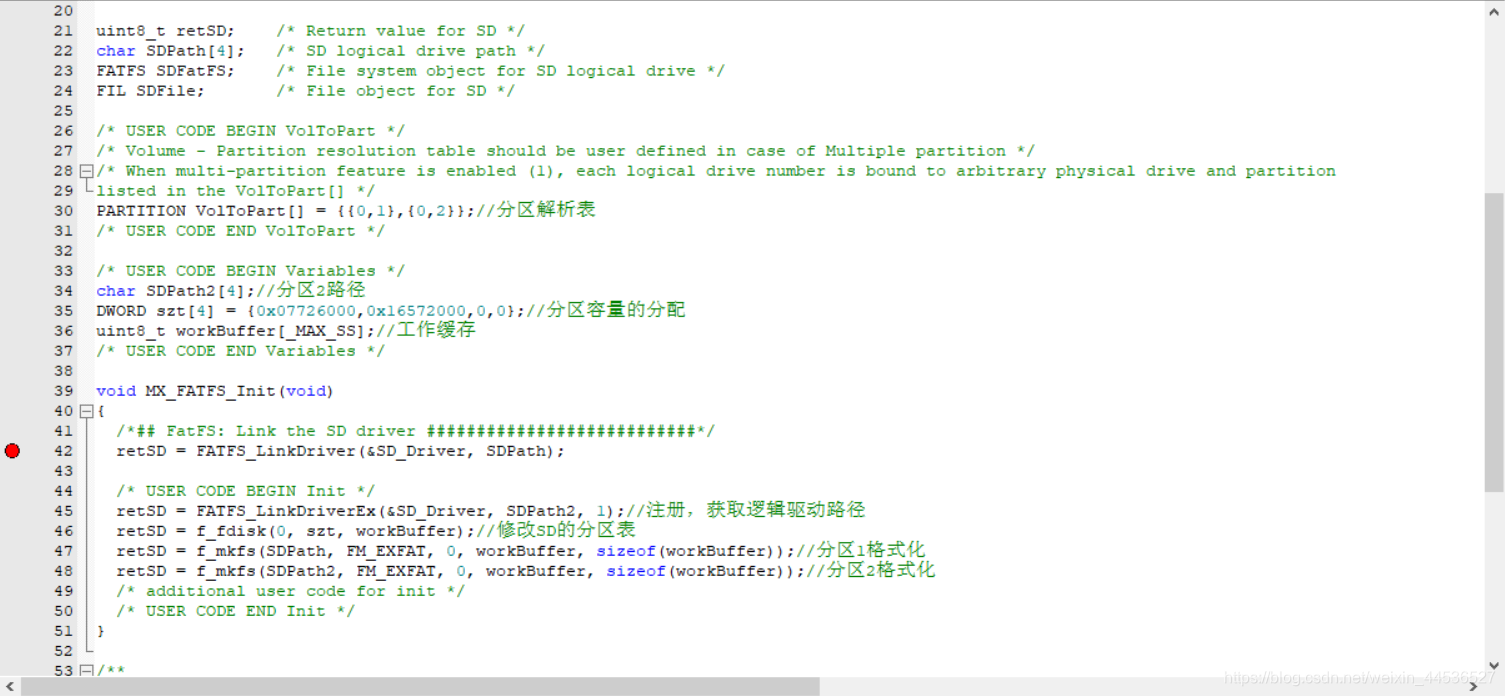

好了，现在就可以生成代码了，我们要做的就是在fatfs.c中 添加以下代码

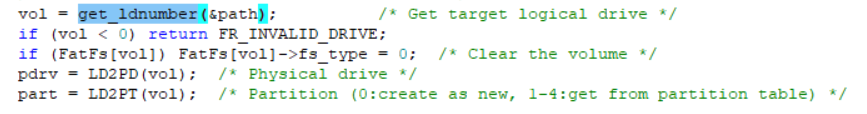

分区的关键函数就是f_fdisk，由于我只使用了一个物理磁盘，所以该函数的第一个参数直接传递了一个0，当然也可以通过以下代码来获取物理磁盘号（在ff.c的f_mkfs函数中）。

第二个参数用来传递分区的容量分配信息， 我所使用的是256G的SDXC，这里把它分成了64G（0x07726000*512B）和192G （0x1657200*512B）。

第三个参数传递工作缓存地址，注意缓存大小不要小于_MAX_SS。

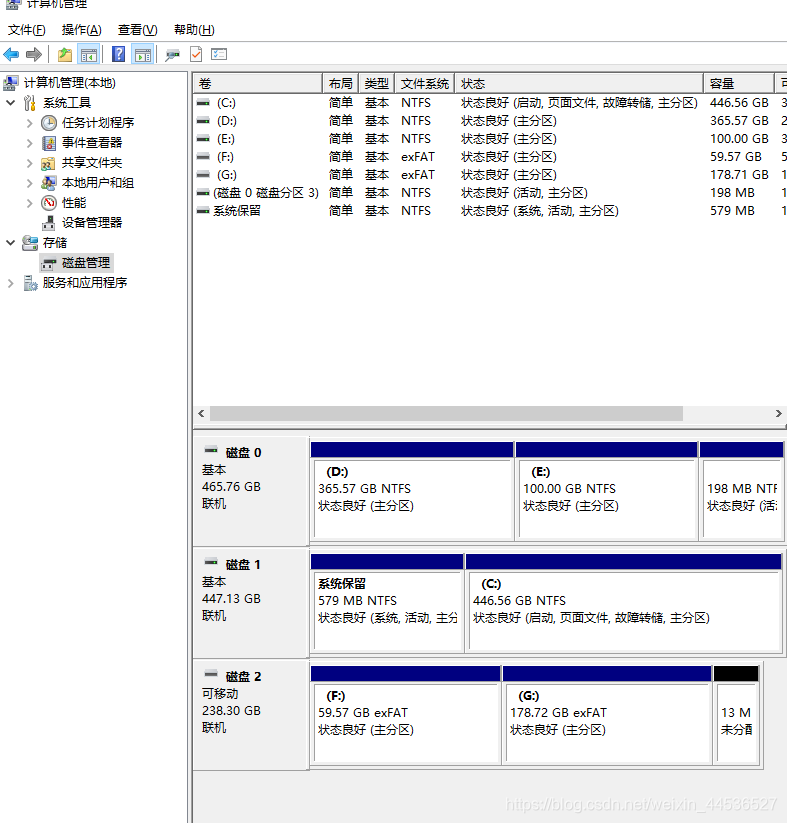

剩下就是编译烧录，等程序运行到主循环之后，把SD卡拿出来插上电脑，就可以看到分区完成啦

---

 最后我把调试过程中的一些坑也分享一下

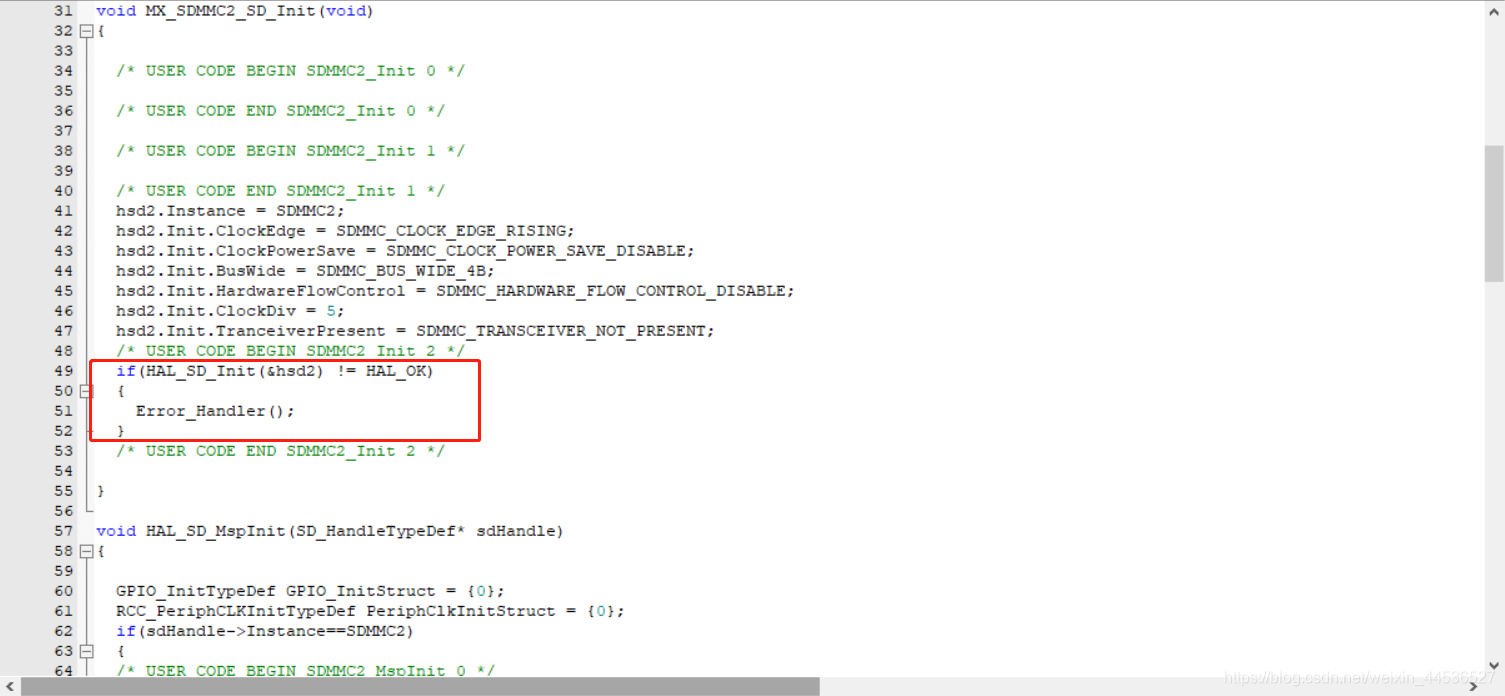

1、cube6.2.1生成的SD初始化函数中，需要手动添加HAL_SD_Init()

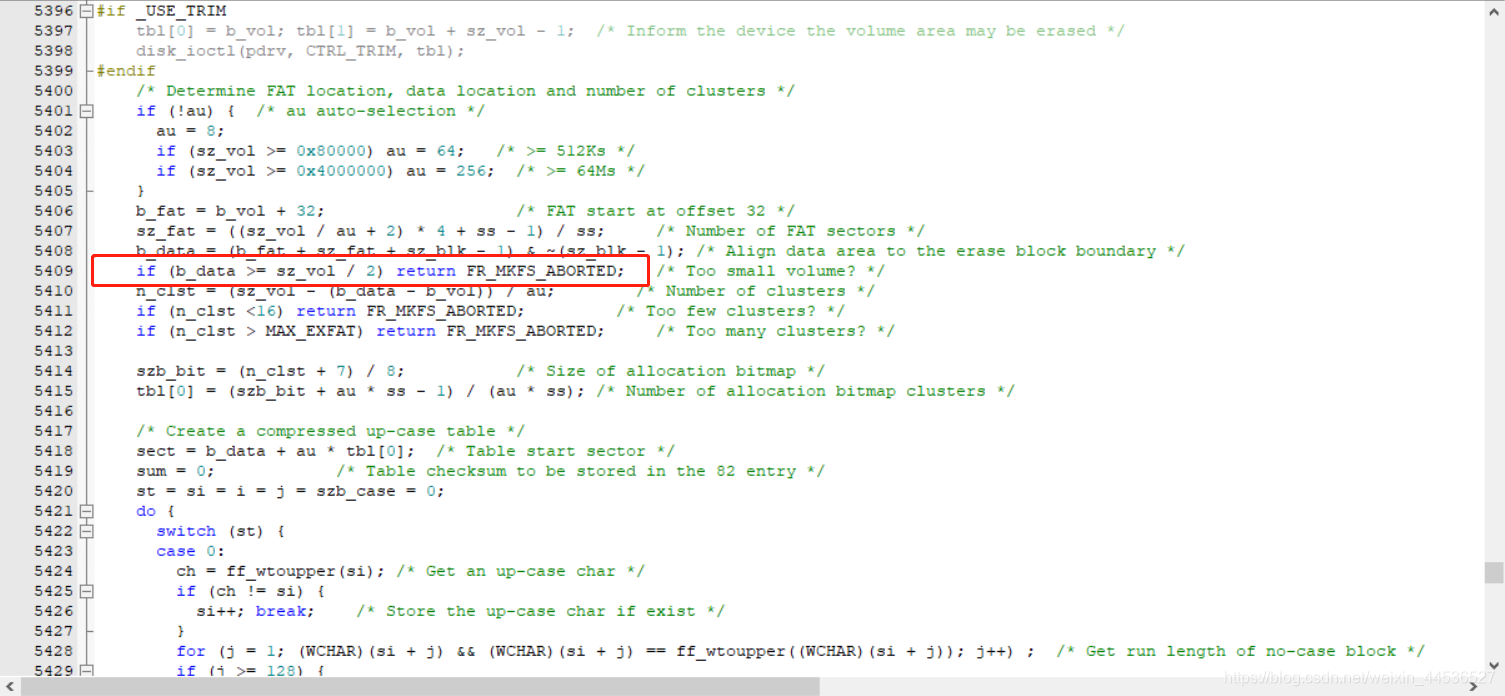

2、我一开始分区设置为128G+128G，在使用f_mkfs对第二分区进行格式化时，出现了错误，debug后发现在以下位置出现问题

         这段代码意思是分区的起始地址不允许超过分区容量的一半，通俗说就是多分区时，前面的分区不允许超过总容量的三分之一（大概范围），不然就不许你初始化（大概是嵌入式FATFS的限制吧）。其实使用f_fdisk后，就已经完成了SD的分区了，到此为止是没有上面所说的那个分区容量大小的限制的。不过为了能够更好地看到效果，我直接在分区之后对两个分区进行了格式化，所以就改成了64+192的组合。

---

        以上实验是我阅读FATFS源码后进行编写调试的，可能会存在一些问题，如发现不对的地方，欢迎指正！我定万分感激！
