eNSP—交换机的混杂接口实验

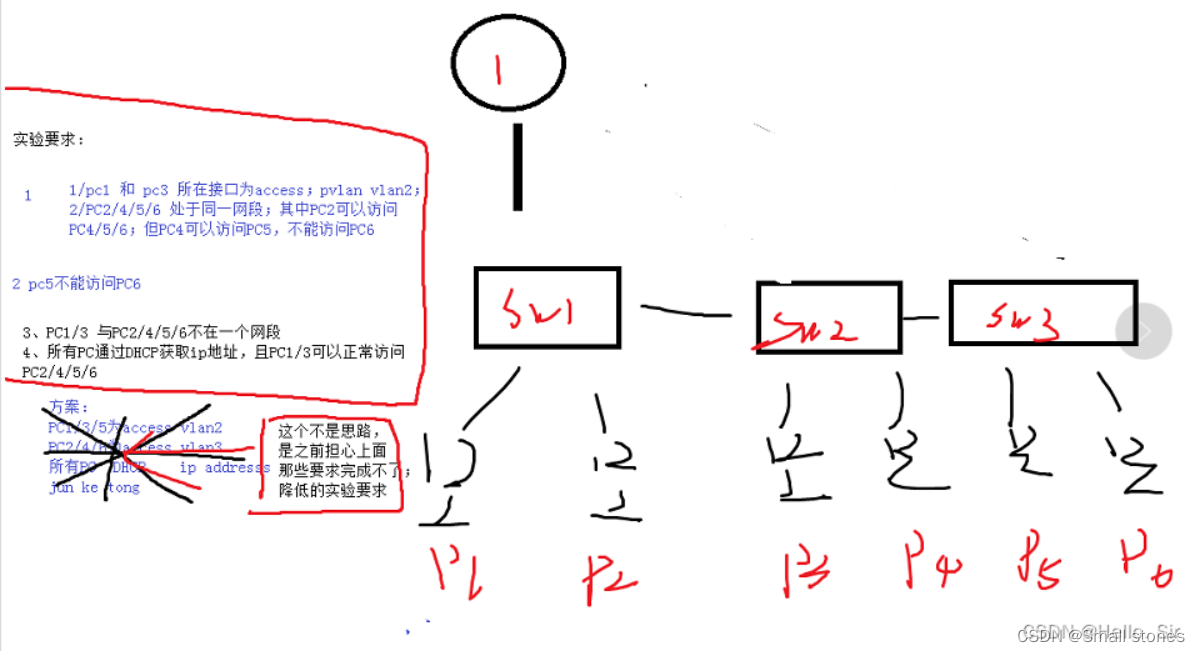

实验需求

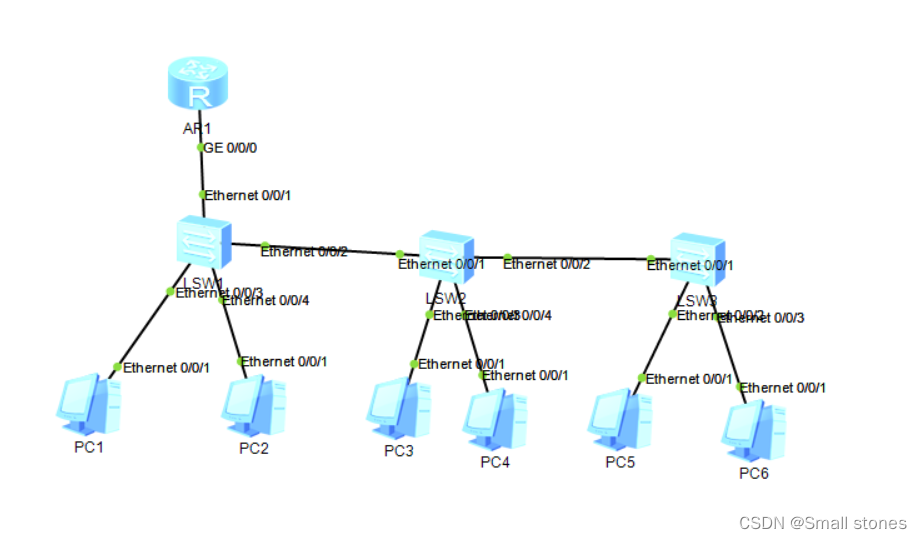

实验拓扑

实验分析

1、pc1/3与pc2/4/5/6不在一个网段，可以配置两个池塘，pc1/3-->192.168.1.0/24,在R1接口上分配地址，pc2/4/5/6-->192.168.2.0/24，在R1子接口分配地址

2、pc1/3能ping通所有，为vlan2，pc2可以ping通PC4/5/6，为vlan3，Pc4可以ping通PC5，但不能ping通PC6，pc3/5为vlan4，pc6单独为vlan5

3、在sw1与路由器接口上，vlan2去子接口分配地址，其余的撕掉标签，到接口分配地址

配置内容

1、在路由器上配置单臂路由

[Huawei]sys r1

[r1]dhcp enable         //先开启dhcp服务

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r1-GigabitEthernet0/0/0]dhcp select global         //在接口上dhcp服务开启

[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[r1-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24
[r1-GigabitEthernet0/0/0.1]arp broadcast enable

[r1-GigabitEthernet0/0/0.1]dhcp select global

2、配置dhcp池塘

[r1]ip pool v2        //池塘v2
[r1-ip-pool-v2]gateway-list 192.168.1.1        //网关
[r1-ip-pool-v2]network 192.168.1.0 mask 24        //池塘范围
[r1-ip-pool-v2]dns-list 8.8.8.8 114.114.114.114        //dns
[r1]ip pool v3        //池塘v3
[r1-ip-pool-v3]gateway-list 192.168.2.1
[r1-ip-pool-v3]network 192.168.2.0 mask 24
[r1-ip-pool-v3]dns-list 8.8.8.8 114.114.114.114

还需在sw1的e0/0/4配置

[sw1-Ethernet0/0/4]port hybrid tagged vlan 2
[sw1-Ethernet0/0/4]port hybrid untagged vlan 3 to 5        //撕掉vlan3、4、5

3、配置vlan

sw1

在sw1创建vlan，并修改接口类型

[sw1]vlan batch 2 to 5

[sw1]int e0/0/1
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port default vlan 2

 在sw1的e0/0/2接口配置

[sw1]int e0/0/2
[sw1-Ethernet0/0/2]port hybrid pvid vlan 3
[sw1-Ethernet0/0/2]port hybrid untagged vlan 3 to 5

sw1和sw2之间做trunk干道

[sw1]int e0/0/3

[sw1-Ethernet0/0/3]port link-type trunk
[sw1-Ethernet0/0/3]port trunk allow-pass vlan 2 to 5

[sw2]int e0/0/1

[sw2-Ethernet0/0/1]port link-type trunk
[sw2-Ethernet0/0/1]port trunk allow-pass vlan 2 to 5

sw2

sw2创建vlan并修改接口类型

[sw2]vlan batch 2 to 5
[sw2-Ethernet0/0/3]port link-type access
[sw2-Ethernet0/0/3]port default vlan 2

[sw2-Ethernet0/0/4]port hybrid pvid vlan 4
[sw2-Ethernet0/0/4]port hybrid untagged vlan 3 to 4        //允许vlan3和4

sw2和sw3之间做trunk干道

[sw2]int e0/0/2
[sw2-Ethernet0/0/2]port link-type trunk
[sw2-Ethernet0/0/2]port trunk allow-pass vlan 2 to 5

[sw3]int e0/0/1
[sw3-Ethernet0/0/1]port li t
[sw3-Ethernet0/0/1]port trunk allow-pass vlan 2 to 5

sw3

sw3创建vlan

[sw3]vlan batch 2 to 5

[sw3]int e0/0/2
[sw3-Ethernet0/0/2]port hybrid pvid vlan 4
[sw3-Ethernet0/0/2]port hybrid untagged vlan 3 to 4        //允许vlan3和4

[sw3]int e0/0/3
[sw3-Ethernet0/0/3]port hybrid pvid vlan 5
[sw3-Ethernet0/0/3]port hybrid untagged vlan 3  5        //允许vlan3、4、5

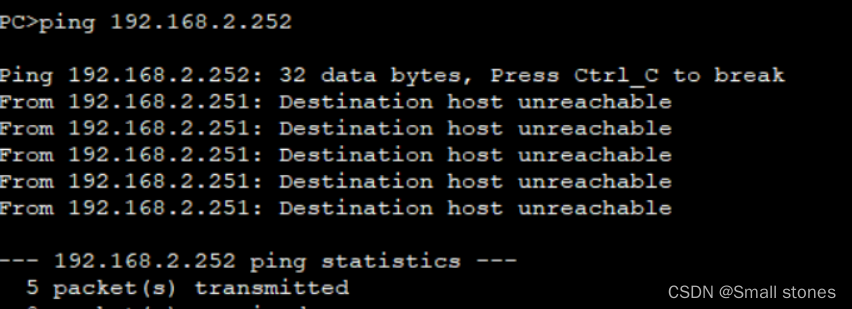

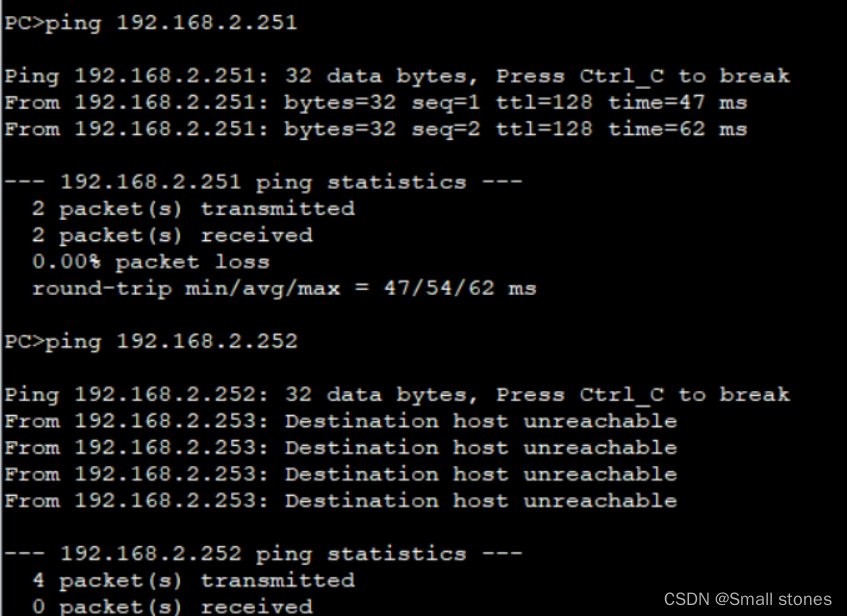

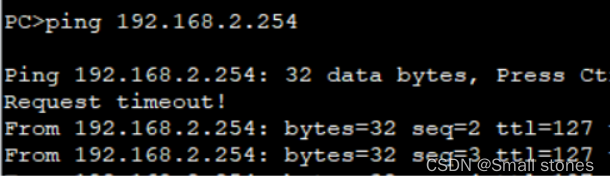

测试

PC1pingPC2、3、4、5、6

 其他都可通

RC3pingPC2、4、5、6

 其他都可通

PC2pingPC4,、5、6

PC4pingPC5、6



PC5pingPC6
