vlan 的三种模式

untag 普遍的enternet 报文，普通pc机的网卡可以标识这样的报文进行通讯。

tag 报文结构的变化是源mac 地址和目的mac 地址之后，加上了4bytes 的vlan 信息，也是vlan tag头，一般这样的报文普通pc机无法识别。

802.1Q封装tag 报文帧结构带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。

带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。

其中包含：

                2个字节的协议标识符（TPID），当前置0x0x8100的固定值，表明该帧带有802.1Q的标记信息。

2个字节的标记控制信息（TCI），包含了三个域：Priority 域，占3bits,表示报文的优先级。取值0-7，7：最高级 0：最低级 该域被802.1p采用。

规范格式指示符（CFI）域，占1bit,0表示规范格式，应用于以太网；1表示非规范格式，应用于Token Ring.

VLAN ID 域 占12bit ,用于标示VLAN的归属。

以太网端口三种链路类型

Access   Hybrid 和Trunk

1.Access 类型的端口:一般在链接PC时，发送不带标签的报文。Access类型的端口只属于一个vlan,缺省所有端口都包含在VLAN中，且都是Access端口。PVID值和它所属的vlan相关。

2.Trunk类型的端口：允许多个vlan通过，可以接收和发送多个vlan的报文，一般用于交换机间接连接的端口。一个Trunk属于多个vlan,trunk端口的PVID与与所属vlan无关，缺省值为1

3.Hybrid 类型端口：允许多个vlan通过，可以接收和发送多个vlan的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

交换机接口初入数据处理过程：

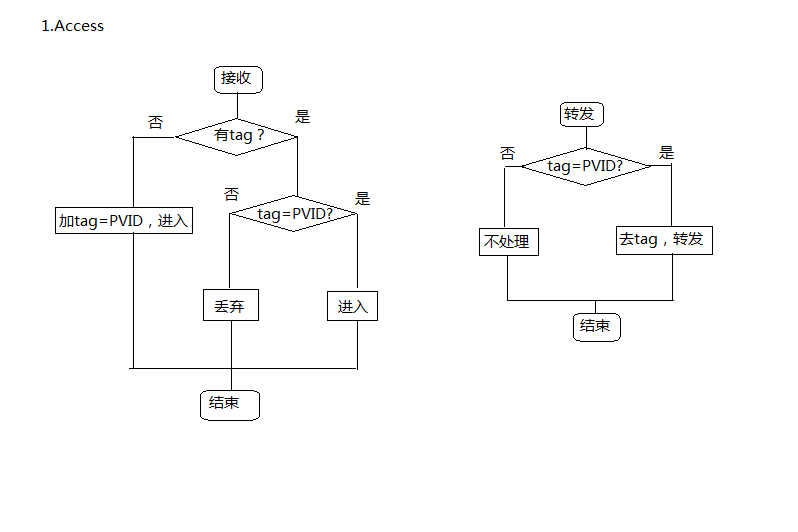

1.access

接收：当数据没有tag时打上pvidtag进入,若有则看是否与pvid相等，相等则接收，不想等则丢弃。

转发：看tag是否等于pvid，若等则去tag发送，否则不处理。

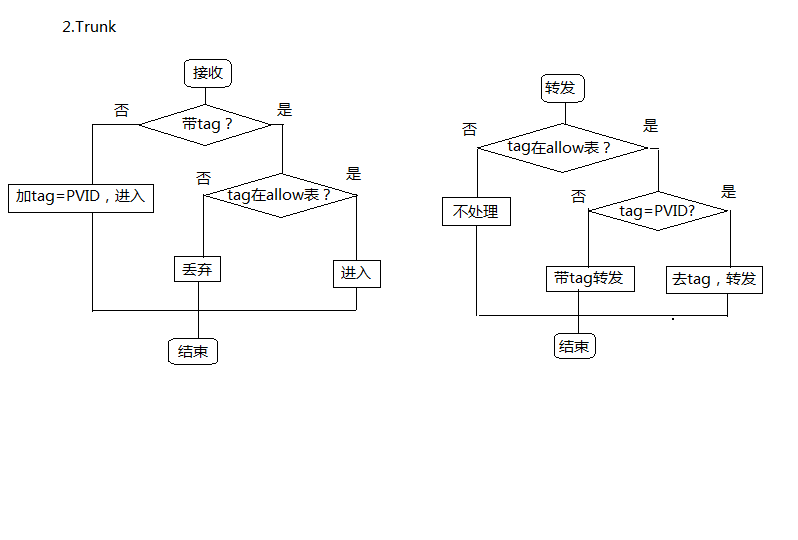

2.trunk

接收：若数据没有带tag时。则打上pvidtag进入，若有，则看tag是否在allow列表，如在则进入，否则丢弃

转发：看tag是否在allow列表，不在则不处理，若在则看tag是否等于pvid，若等则去tag转发，不等则带tag转发

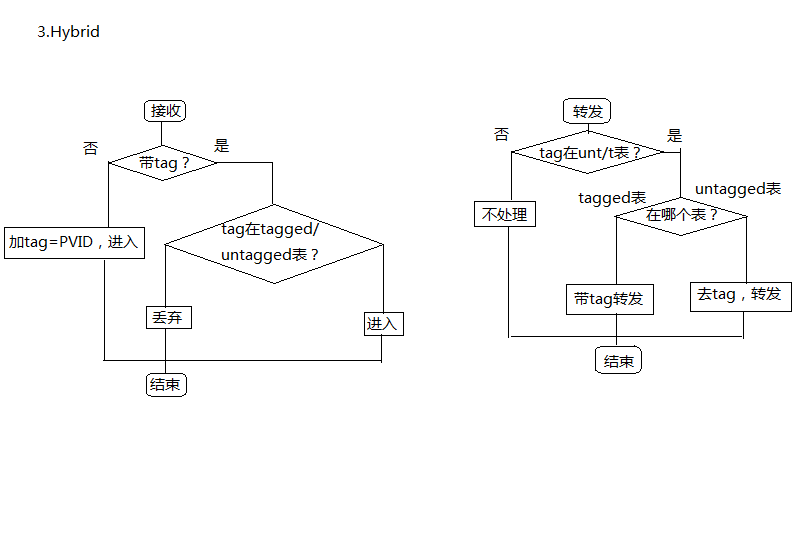

3.hybrid

接收：若数据没有带tag则打上pvidtag进入，若有则看tag是否属于tagged/untagged表，属于则进入，否则丢弃

转发：看数据tag是否在tagged/untagged表，不做则不处理，若在则看属于那个表，若属于tagged则带tag转发，否则untaged去tag转发。
