将图像的颜色值在色度图上表现出来，首先要进行颜色空间转换，RGB-->XYZ空间，然后根据XYZ计算出色标值 xy，然后就可以在色度图上画出来了。

(一)首先将rgb转换成RGB：

$\begin{cases} & \text R = gamma\left ( r/255.0 \right ) \\ & \text G = gamma\left ( g/255.0 \right ) \\ & \text B = gamma\left ( b/255.0 \right )\\ \end{cases}$

其中，gamma函数是r、g、b的gamma变换，gamma 2.2函数如下：

$gamma\left ( x \right ) =\begin{cases} & ((x+0.055)/1.055)\right )^{2.4} \ \ (x>0.04045))\\ & x/12.92 \end{cases}$

（二）根据RGB 计算XYZ值

RGB转XYZ的变换矩阵

其中：

RGB转XYZ的变换矩阵

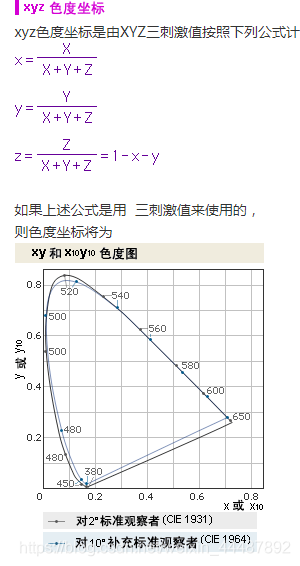

（三）根据XYZ值计算色度坐标xyz
