NUMA

NUMA (Non-Uniform Memory Access) 是一种计算机体系结构设计的方式，旨在解决多处理器系统中内存访问的性能问题。在传统的对称多处理器（SMP）系统中，每个处理器核心都可以直接访问共享的物理内存，所有内存模块的访问延迟是相同的。然而，在具有大量处理器核心和内存的系统中，由于物理限制和电气信号传输的速度，处理器与内存之间的距离可能不同，导致访问延迟不均匀。

NUMA 架构通过在系统中引入多个节点（node），每个节点包含一组处理器核心和本地内存，来解决这个问题。每个节点都是一个自治的处理单元，具有自己的处理器核心和内存。处理器可以直接访问本地节点的内存，但要访问其他节点的内存，则需要通过互连网络进行通信。

在 NUMA 系统中，每个任务或进程被分配到一个节点上执行，并且尽量让任务使用本地节点的内存资源。这样可以减少跨节点的访问延迟，提高性能。同时，NUMA 系统还提供了一些软件和硬件机制，如远程访问优化、数据局部性管理等，以优化内存访问的效率。

NUMA 在大规模多处理器系统和服务器中得到广泛应用，特别是对于需要高性能和低延迟的任务，如科学计算、数据库等。它可以提供更好的可扩展性、内存访问效率和系统吞吐量，从而满足高性能计算和大规模数据处理的需求。

NUMA功能控制

在 Linux 内核中，控制 NUMA（Non-Uniform Memory Access）并启用 NUMA 的主要方式是通过一些参数和功能的配置。

内核启动参数

启动 NUMA：在启动 Linux 内核时，可以使用 boot 参数来启用 NUMA。常见的参数包括 numa=on 或者 numa=off，其中 numa=on 表示启用 NUMA，numa=off 表示禁用 NUMA。

内核编译选项

内核编译选项：Linux 内核编译时，可以选择启用 NUMA 相关的选项。在内核配置中，可以启用 CONFIG_NUMA 选项，它允许编译一个支持 NUMA 架构的内核。此外，还有其他一些与 NUMA 相关的配置选项，如 CONFIG_NUMA_BALANCING（NUMA 平衡）、CONFIG_NUMA_EMU（NUMA 模拟器）等。

$ grep -in numa .config

162:CONFIG_ARCH_SUPPORTS_NUMA_BALANCING=y

165:CONFIG_NUMA_BALANCING=y

166:CONFIG_NUMA_BALANCING_DEFAULT_ENABLED=y

434:CONFIG_X86_NUMACHIP=y

515:CONFIG_NUMA=y

516:CONFIG_AMD_NUMA=y

517:CONFIG_X86_64_ACPI_NUMA=y

519:# CONFIG_NUMA_EMU is not set

634:CONFIG_USE_PERCPU_NUMA_NODE_ID=y

689:CONFIG_ACPI_NUMA=y

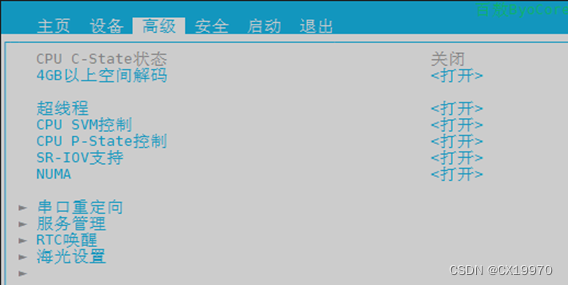

BIOS控制

查看NUMA节点配置

要查看 NUMA 节点下的 CPU 核心和内存，可以使用以下方法。

numactl

使用 `numactl` 命令：`numactl` 是一个用于管理 NUMA 系统的实用工具。通过在命令前加上 `numactl --hardware`，可以显示当前系统中的 NUMA 节点、CPU 核心和内存的分布情况。

numactl --hardware

该命令将输出类似以下内容：

available: 4 nodes (0-3)

node 0 cpus: 0 1 2 3

node 0 size: 8192 MB

node 0 free: 4096 MB

其中，`nodes` 表示节点的数量，`node x cpus` 列出了节点 x 上的 CPU 核心列表，`node x size` 显示了节点 x 的内存总量，`node x free` 显示了节点 x 的可用内存。

/sys/devices/system/node/

查看 `/sys/devices/system/node/` 目录：Linux 内核将 NUMA 架构的信息暴露在 `/sys/devices/system/node/` 目录下。你可以使用命令行或文件浏览器来导航到该目录，并查看其中的子目录。每个子目录对应一个 NUMA 节点，其中包含有关该节点下 CPU 核心和内存的信息。

cd /sys/devices/system/node/

ls -al

这将显示每个 NUMA 节点的目录，例如 `node0`、`node1` 等。你可以进入这些子目录，查看其中的文件以获取与该节点相关的信息。

Develop>ls -al

total 0

drwxr-xr-x 7 root root 0 Sep 12 17:03 .

drwxr-xr-x 10 root root 0 Sep 12 17:03 ..

-r--r--r-- 1 root root 4096 Sep 12 17:13 has_cpu

-r--r--r-- 1 root root 4096 Sep 12 17:13 has_memory

-r--r--r-- 1 root root 4096 Sep 12 17:13 has_normal_memory

drwxr-xr-x 4 root root 0 Sep 12 17:03 node0

drwxr-xr-x 3 root root 0 Sep 12 17:03 node1

drwxr-xr-x 4 root root 0 Sep 12 17:03 node2

drwxr-xr-x 3 root root 0 Sep 12 17:03 node3

-r--r--r-- 1 root root 4096 Sep 12 17:13 online

-r--r--r-- 1 root root 4096 Sep 12 17:13 possible

drwxr-xr-x 2 root root 0 Sep 12 17:13 power

-rw-r--r-- 1 root root 4096 Sep 12 17:03 uevent

lscpu

使用 `lscpu` 命令：`lscpu` 命令可以显示有关系统 CPU 的详细信息，包括 NUMA 架构下的信息。在命令行中运行 `lscpu`，可以查看每个 CPU 核心所属的 NUMA 节点。

lscpu

输出中的 "NUMA node(s)" 列列出了每个 CPU 核心对应的 NUMA 节点。

Develop>lscpu

Architecture: x86_64

CPU op-mode(s): 32-bit, 64-bit

Byte Order: Little Endian

CPU(s): 64

On-line CPU(s) list: 0-63

Thread(s) per core: 2

Core(s) per socket: 32

Socket(s): 1

NUMA node(s): 4

Vendor ID: HygonGenuine

CPU family: 24

Model: 2

Model name: Hygon C86 7380 32-core Processor

Stepping: 2

CPU MHz: 2414.819

BogoMIPS: 4399.46

Virtualization: AMD-V

L1d cache: 32K

L1i cache: 64K

L2 cache: 512K

L3 cache: 8192K

NUMA node0 CPU(s): 0-7,32-39

NUMA node1 CPU(s): 8-15,40-47

NUMA node2 CPU(s): 16-23,48-55

NUMA node3 CPU(s): 24-31,56-63

NUMA节点控制

要将内存或CPU绑定到指定的NUMA节点下，可以按照以下步骤进行操作。

taskset

绑定CPU到指定的NUMA节点：使用taskset命令可以将进程绑定到特定的CPU。例如，要将进程绑定到第一个NUMA节点上的CPU，可以执行以下命令：

taskset -c 0-7 your_program

这将把your_program进程绑定到第一个NUMA节点上的CPU核心0到7。

numactl

绑定内存到指定的NUMA节点：在Linux系统中，可以使用numactl命令来管理NUMA节点和内存绑定。以下是一些常用的示例命令：

将内存绑定到指定的NUMA节点：

numactl --membind=0 your_program

这将把your_program进程的内存绑定到第一个NUMA节点。

指定进程运行在指定的NUMA节点上：

numactl --cpunodebind=0 --membind=0 your_program

这将把your_program进程的CPU和内存都绑定到第一个NUMA节点。

NUMA节点扫描

在 Linux 内核中，NUMA 节点扫描的代码位于内存管理子系统（mm）中。具体而言，NUMA 节点扫描的相关代码主要包括以下几个部分：

1. `numa_init()` 函数：该函数是 NUMA 初始化的入口点，负责初始化 NUMA 相关的数据结构和变量，并调用其他初始化函数。

2. `arch/x86/mm/numa_64.c` 或 `arch/x86/mm/numa.c`：这些文件包含了针对 x86 架构的 NUMA 相关代码。其中，`numa_init()` 函数会调用 `numa_initmem_init()` 函数来初始化内存管理器的 NUMA 相关参数，并通过 `register_one_node()` 函数注册 NUMA 节点。

3. `include/linux/nodemask.h`：该头文件定义了 NUMA 节点的数据结构 `nodemask_t`，并提供了一系列操作节点掩码的函数，如 `node_set()`, `node_clear()`, `node_isset()` 等。4. `mm/page_alloc.c`：此文件中的一些函数负责处理与 NUMA 相关的页面分配和回收。例如，`__alloc_pages_nodemask()` 函数根据 NUMA 策略选择适当的节点进行页面分配，`free_pages()` 函数回收页面时也会考虑节点信息。

$ find ./arch/x86/mm/ | grep -i numa

./arch/x86/mm/numa_64.c

./arch/x86/mm/numa_32.c

./arch/x86/mm/numa_emulation.c

./arch/x86/mm/numa_internal.h

./arch/x86/mm/numa.c
